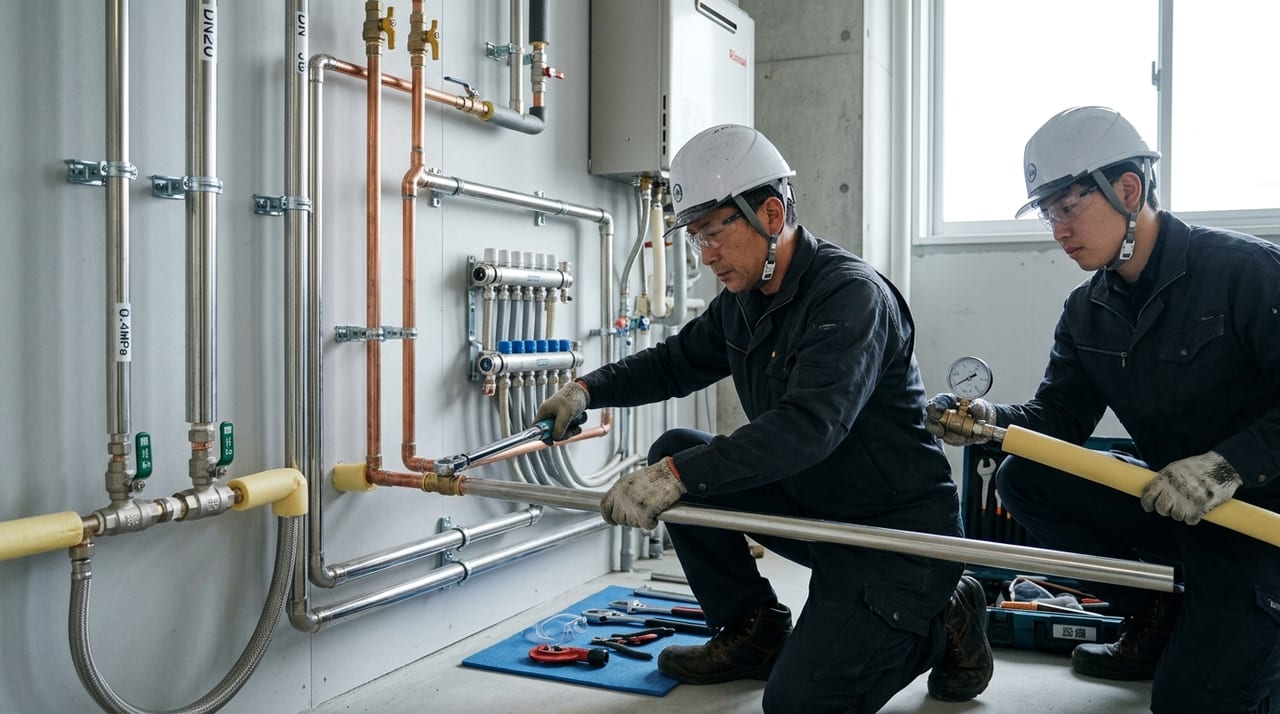

蒸気配管の放熱ロスとは
工場やプラントで使用される蒸気配管は、ボイラーで生成した高温の蒸気を各設備に供給する重要なラインです。しかし蒸気配管は表面温度が100℃を大きく超えることも多く、適切な断熱が施されていないと大量の熱エネルギーが配管表面から周囲に放散されてしまいます。これが「放熱ロス」です。例えば口径100mmの蒸気配管（蒸気温度180℃）が断熱材なしで10m敷設されている場合、年間の放熱ロスによるエネルギー損失は重油換算で数千リットルにも相当します。断熱材が劣化したり、部分的に剥がれたりしている配管でも同様のロスが発生します。日本の工場で使用されるエネルギーのうち、蒸気に関連するエネルギーは全体の約50%を占めるとも言われており、蒸気配管の省エネ対策は工場全体のエネルギーコスト削減に直結する重要なテーマです。

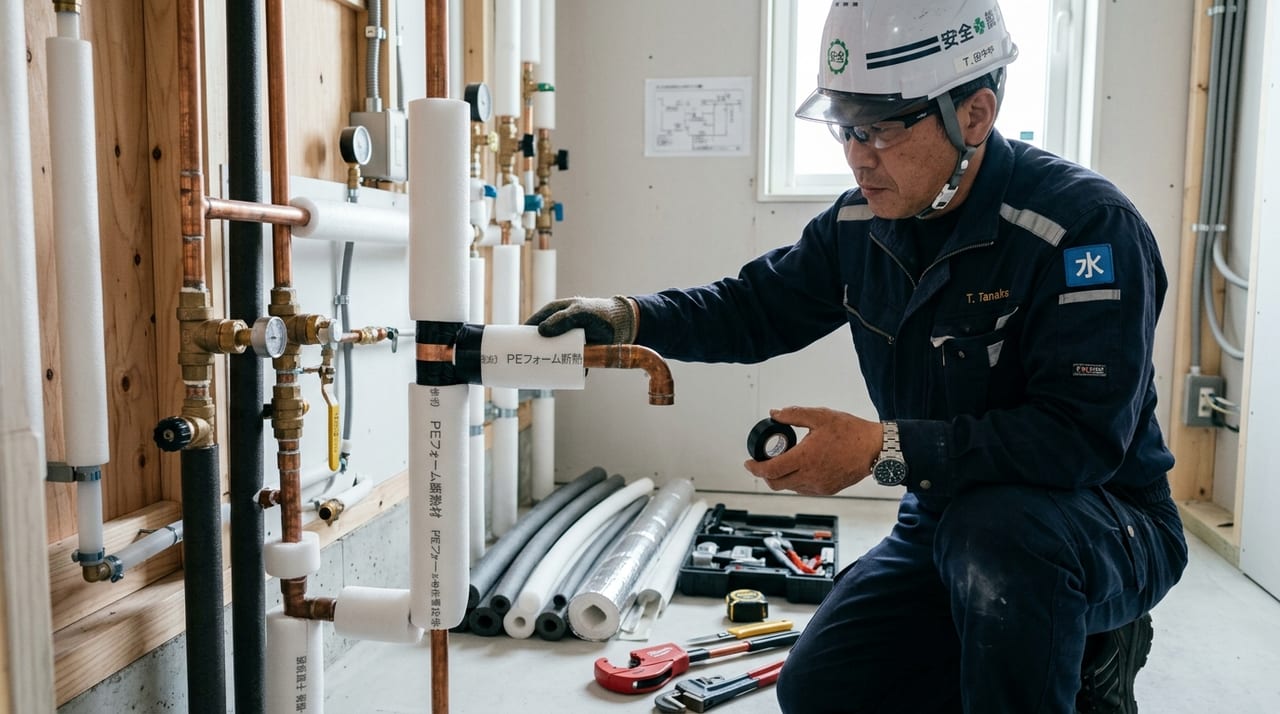

断熱材の種類と選び方
蒸気配管の断熱に使用される主な断熱材には、グラスウール、ロックウール、ケイ酸カルシウム、発泡ゴムなどがあります。グラスウールはガラス繊維を綿状にしたもので、コストが安く施工性が良いため最も広く使用されています。耐熱温度は約350℃で、一般的な蒸気配管には十分な性能です。ロックウールは岩石を原料とした鉱物繊維で、耐熱温度が約600℃と高く、高温の蒸気配管や排気管に適しています。不燃材であるため防火性能も優れています。ケイ酸カルシウムは硬質の成形断熱材で、耐熱温度は約1,000℃と非常に高く、機械的強度にも優れています。プラントの高温配管やバルブ・フランジ部の断熱に使用されます。断熱材の選定では、配管の温度、設置環境（屋内・屋外）、耐久性、コストのバランスを考慮して決定します。屋外配管の場合は断熱材の上からガルバリウム鋼板やアルミジャケットで外装保護を施し、雨水の浸入を防ぐ必要があります。断熱材が湿気を吸うと断熱性能が著しく低下するだけでなく、配管の外面腐食（CUI：Corrosion Under Insulation）の原因にもなるため、外装材の防水性は重要なポイントです。
スチームトラップの管理と省エネ効果
スチームトラップは蒸気配管の中で発生したドレン水（蒸気が凝縮した水）を自動的に排出し、蒸気の漏洩を防ぐ装置です。正常に機能していればドレンだけを排出して蒸気を閉じ込めますが、故障して蒸気が漏れる状態（蒸気リーク）になると、大量のエネルギーが無駄に失われます。工場に設置されたスチームトラップの約15〜25%は何らかの不具合を抱えているとも言われており、定期的な点検と交換が省エネの観点から非常に重要です。スチームトラップの点検は、超音波式のリーク検知器や温度計を使って行います。トラップの入口側と出口側の温度差を測定し、正常であれば出口側の温度が入口側より大幅に低くなります。温度差が小さい場合は蒸気が漏れている（吹き抜けている）可能性があります。故障したスチームトラップを適切に交換するだけで、年間のエネルギーコストを5〜10%削減できるケースも珍しくありません。トラップの種類にはメカニカル式（フロート式、バケット式）、サーモスタット式、サーモダイナミック式があり、用途や蒸気の条件に応じて最適な機種を選定することが効率的なドレン排出につながります。
バルブ・フランジ部の断熱対策
蒸気配管の省エネで見落とされがちなのが、バルブやフランジなどの配管付属品の断熱です。直管部分は断熱されていてもバルブやフランジ部分が裸のまま露出しているケースは非常に多く、これらの部分からの放熱ロスは想像以上に大きいです。口径100mmのバルブ1個からの放熱量は、断熱された直管約2〜3m分に匹敵するとされています。バルブやフランジ部の断熱には着脱式の保温ジャケット（保温カバー）が効果的です。保温ジャケットはバルブの形状に合わせて製作され、面ファスナーやバックルで簡単に着脱できるため、メンテナンス時の取り外しも容易です。蒸気ヘッダーやストレーナー、減圧弁など、露出している高温部分にも保温ジャケットを装着することで、工場全体の放熱ロスを大幅に削減できます。保温ジャケットの導入コストは比較的安価で、放熱ロスの削減効果が大きいため、投資回収期間が短い（通常1年以内）のも魅力です。省エネ診断では、赤外線サーモグラフィーカメラを使用して配管や設備の表面温度を可視化し、放熱が大きい箇所を特定する方法が有効です。
配管レイアウトの最適化
蒸気配管の省エネは断熱だけでなく、配管レイアウトの最適化も重要な要素です。蒸気を使用する設備までの配管距離が長いほど放熱ロスは増大するため、ボイラー室の位置や蒸気ヘッダーの配置を見直すことで大幅な省エネ効果が得られる場合があります。不要になった蒸気配管ラインの撤去も放熱ロス削減に有効です。使わなくなった設備への配管が蒸気で加圧されたまま放置されているケースは意外と多く、こうした「枝管」の廃止は費用対効果の高い対策です。また、蒸気配管の適切な勾配確保と、ドレンポケットの適正配置によりドレンの滞留を防ぎ、ウォーターハンマーの防止と蒸気の品質向上を同時に実現できます。湿り蒸気は乾き蒸気と比べて熱交換効率が低いため、乾き蒸気の状態で各設備に供給することがエネルギー効率の観点からも重要です。蒸気圧力の見直しも有効な手段で、必要以上に高い圧力で蒸気を供給している場合は、適正な圧力に下げるだけで放熱ロスを削減でき、ボイラーの燃料消費量も抑えられます。
省エネ配管工事は森工業にご相談ください
森工業では、工場やプラントの蒸気配管の省エネ診断から改修工事まで対応しております。断熱材の補修・更新、スチームトラップの点検・交換、バルブの保温ジャケット取付け、配管レイアウトの見直しなど、幅広い省エネ対策をご提案いたします。エネルギーコストの削減は企業の競争力向上に直結します。蒸気配管の放熱ロスが気になる方は、まずはお気軽にご相談ください。現地調査のうえ、省エネ効果と費用対効果を明確にしたご提案をいたします。
