スプリンクラー配管の種類と基礎知識｜湿式・乾式・予作動式と設置基準・法定点検

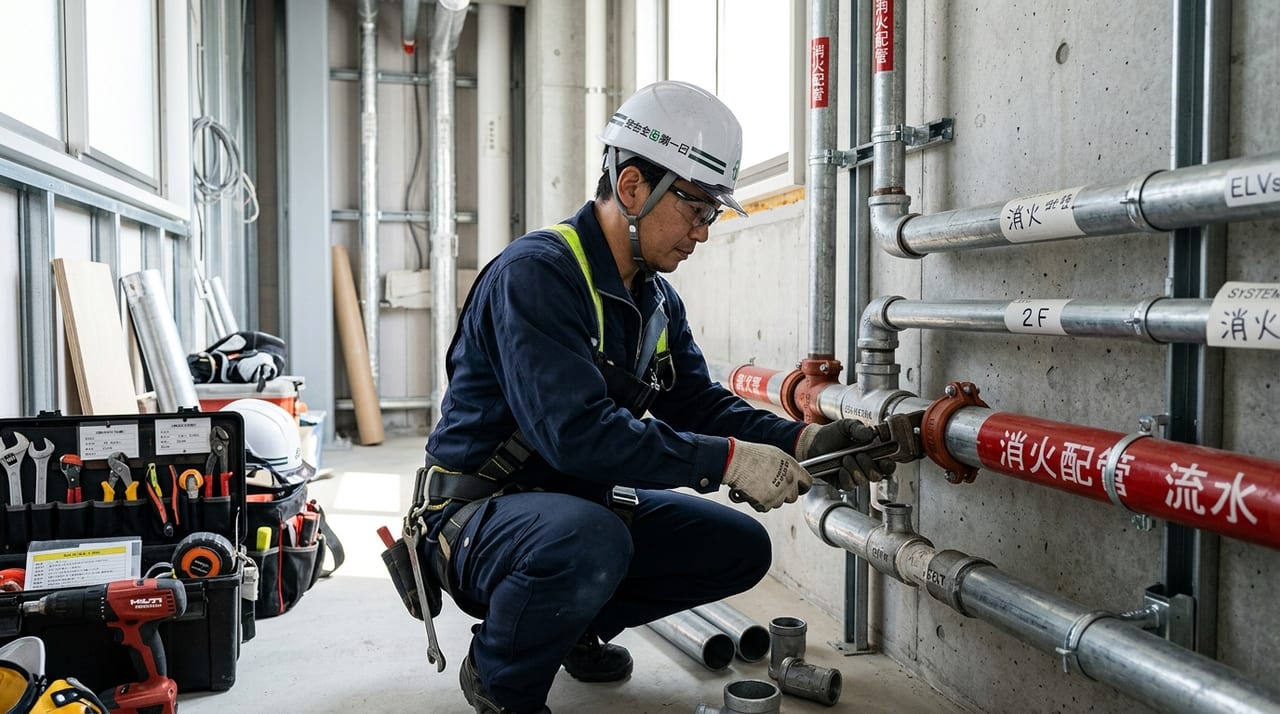

消火配管の役割と重要性

消火配管は、火災発生時にスプリンクラーや屋内消火栓に水を供給するための配管システムです。火災は初期消火の成否が被害の大きさを左右するため、消火設備が確実に作動することは建物の安全にとって極めて重要です。消火配管は消防法に基づいて設置が義務づけられており、建物の用途・規模・階数によって設置すべき消火設備の種類と基準が細かく定められています。一般的な住宅では消火配管の設置義務はありませんが、11階建て以上のマンション、延べ面積が一定規模以上の商業施設・工場・倉庫・病院・ホテルなどには、スプリンクラー設備や屋内消火栓設備の設置が義務づけられています。消火配管は普段使用されないため「眠っている設備」とも言われますが、いざというときに確実に機能しなければ意味がありません。そのため、定期的な点検と適切な維持管理が不可欠です。築年数が経過した建物ほど配管内部の腐食が進んでいることが多く、早めの診断と対応が重要です。

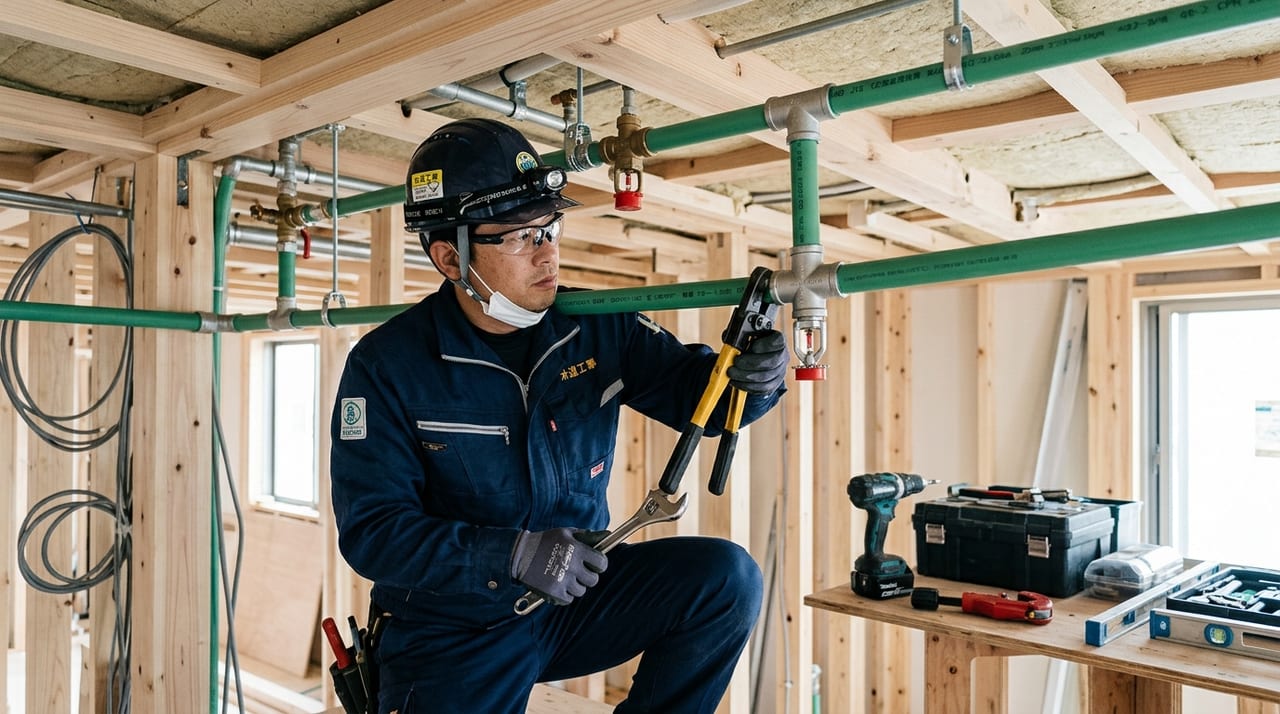

スプリンクラー配管の仕組み

スプリンクラー設備は、天井に設置されたスプリンクラーヘッドが火災の熱を感知して自動的に散水する消火設備です。配管内には常時加圧された水が充填されており（湿式）、ヘッドの感熱部（ヒュージブルリンクやグラスバルブ）が一定温度（通常68℃〜72℃）に達すると融解・破裂して散水が始まります。一つのヘッドが作動すると、そのヘッドからのみ散水されるため、火災の発生箇所をピンポイントで消火できます。配管はループ状または枝状に敷設され、水源（消火水槽）から消火ポンプで加圧された水が供給されます。寒冷地では凍結防止のために、配管内を圧縮空気で加圧し、ヘッド作動時に空気が抜けてから水が供給される「乾式」スプリンクラーを採用する場合もあります。宮城県のように冬季に氷点下になる地域では、暖房のない倉庫や駐車場などに乾式を採用するケースがあります。スプリンクラーヘッドの配置間隔や放水量は消防法施行規則で詳細に規定されており、設計には消防設備士の資格が必要です。水を送り出す消火ポンプの仕組みと点検のポイントを把握しておくと、配管とポンプを一体で管理する視点が持てます。

消火配管に使用される材料

消火配管には高い耐圧性と耐久性が求められるため、使用できる材料は消防法令で限定されています。近年では白管に加えて塩ビライニング鋼管やステンレス鋼管の採用も増えており、主な配管材料の特徴は次のとおりです。

• 配管用炭素鋼鋼管（SGP：白管）：最も一般的な材料で、ネジ接合またはフランジ接合で施工する。亜鉛メッキが施されているため一定の耐食性があるが、長年の使用でメッキが劣化し、内部に腐食が進行する
• 塩ビライニング鋼管：内面にエポキシ樹脂をコーティングしており、耐食性に優れる
• ステンレス鋼管：耐食性に優れ、配管内部の錆びの発生を大幅に抑制できる

消火配管の腐食は、錆びのかたまりがスプリンクラーヘッドのオリフィス（散水口）を詰まらせ、火災時に正常に散水できなくなるリスクがあるため、配管材料の選択は極めて重要です。配管の接合には工事の種類や配管のサイズによって、次のような方法が使い分けられます。

• ネジ接合
• フランジ接合
• 溶接接合
• メカニカル接合（ハウジング継手）：施工が早く耐震性にも優れているため、近年の消火配管工事で多く採用されている

消火設備の法定点検と維持管理

消防法により、消火設備を設置している建物の所有者・管理者には定期的な点検と報告が義務づけられています。点検は消防設備士または消防設備点検資格者が行い、次の2種類があります。

点検結果は消防署に報告する義務があり、防火対象物の区分によって報告頻度が異なります。

点検で不備が見つかった場合は速やかに改修工事を行わなければなりません。消防署の立入検査で不備が指摘された場合は、改善命令や使用停止命令が出されることもあります。スプリンクラー設備の法定点検内容と費用の目安を事前に把握しておくと、点検スケジュールと予算の計画が立てやすくなります。管理者は点検スケジュールを確実に組み込み、記録の保管にも注意してください。

消火配管の老朽化と更新工事

消火配管は普段水が流れないために内部の水が長期間滞留し、通常の給水管よりも腐食が進行しやすい特性があります。配管内部に錆びが蓄積すると、スプリンクラーヘッドの詰まりや水量不足を招き、火災時に設備が正常に機能しないリスクが高まります。消火配管の更新時期の目安は次のとおりです。

更新工事では配管の交換に加えて、次のような設備の更新も同時に検討するのが効率的です。

• スプリンクラーヘッドの交換（設置から20年を目安）
• 消火ポンプの更新工事の費用相場と工期
• 制御盤の更新

消火配管の更新工事は建物を使用しながら行うことが多いため、工区を分けて段階的に施工し、常に一定の消火機能を維持しながら工事を進める計画が求められます。

消火配管工事は森工業にお任せください

森工業では、スプリンクラーや屋内消火栓の配管工事、消火配管の更新工事を承っております。消防法の基準に適合した確実な施工を行い、建物の安全を支えます。宮城県内の工場・プラント・商業施設・公共施設など、さまざまな建物の消火配管工事に実績がございます。消火設備の配管に腐食や漏水が見つかった場合は、お早めにご相談ください。現地調査のうえ、最適な改修プランをご提案いたします。まずはお問い合わせフォームよりお気軽にご相談ください。
