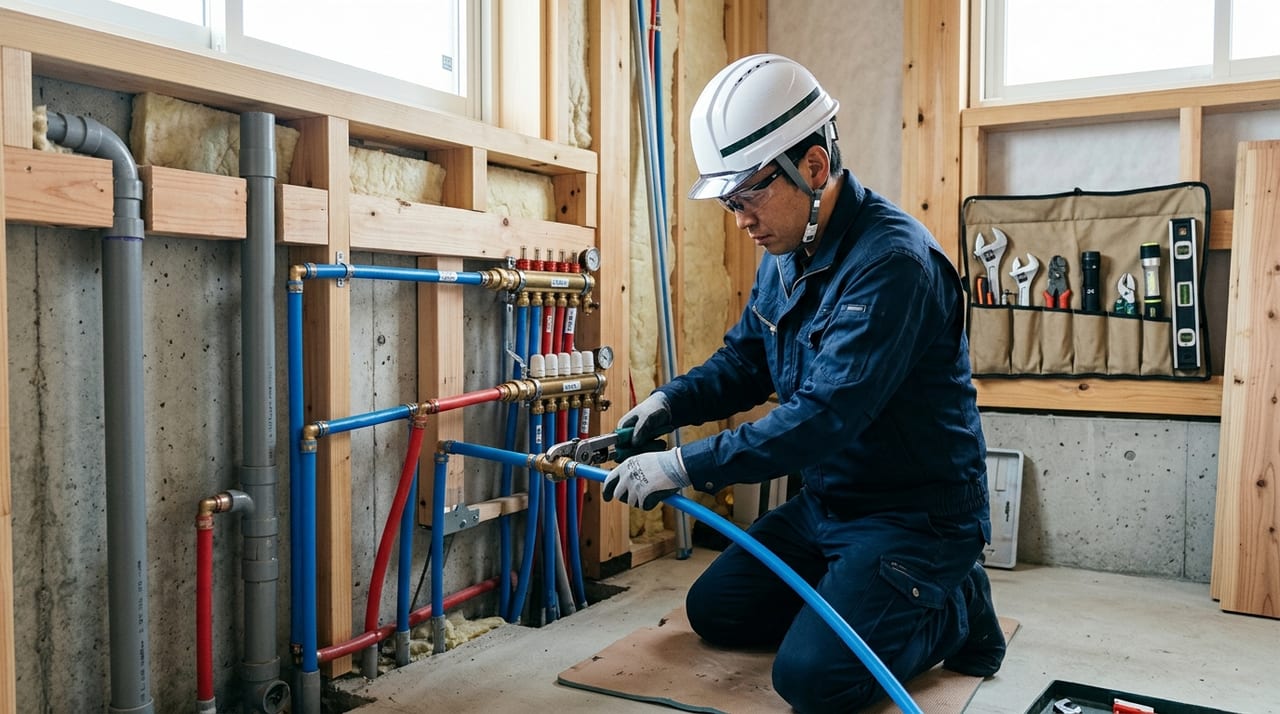

配管診断が必要な理由と背景
多くの工場やプラントでは、設備の稼働を優先するあまり、配管設備の劣化状態の把握が後回しになりがちです。しかし、「動いているから大丈夫」という認識で放置した配管が、ある日突然破裂・漏洩し、生産停止という甚大な被害をもたらすケースは少なくありません。工場の配管は住宅とは異なり、高温・高圧・腐食性物質という過酷な条件にさらされることが多いため、劣化の進行が早く、かつ外観からはわかりにくい内部からの腐食が進行していることがあります。このような「隠れた劣化」を早期に発見するのが配管診断サービスの役割です。配管診断を定期的に実施することで、設備の現状を数値やデータとして「見える化」し、突発故障を防いで計画的な修繕・更新につなげることができます。計画的な修繕は、緊急修理に比べてコストが大幅に低く、修繕工事のスケジュールを生産計画と調整できるため、工場の稼働率を最大限に維持できます。国内の多くの工場施設が建設から30年以上が経過している現在、老朽化した配管設備の実態把握と計画的な更新は、工場の安定稼働を支える経営課題の一つとなっています。

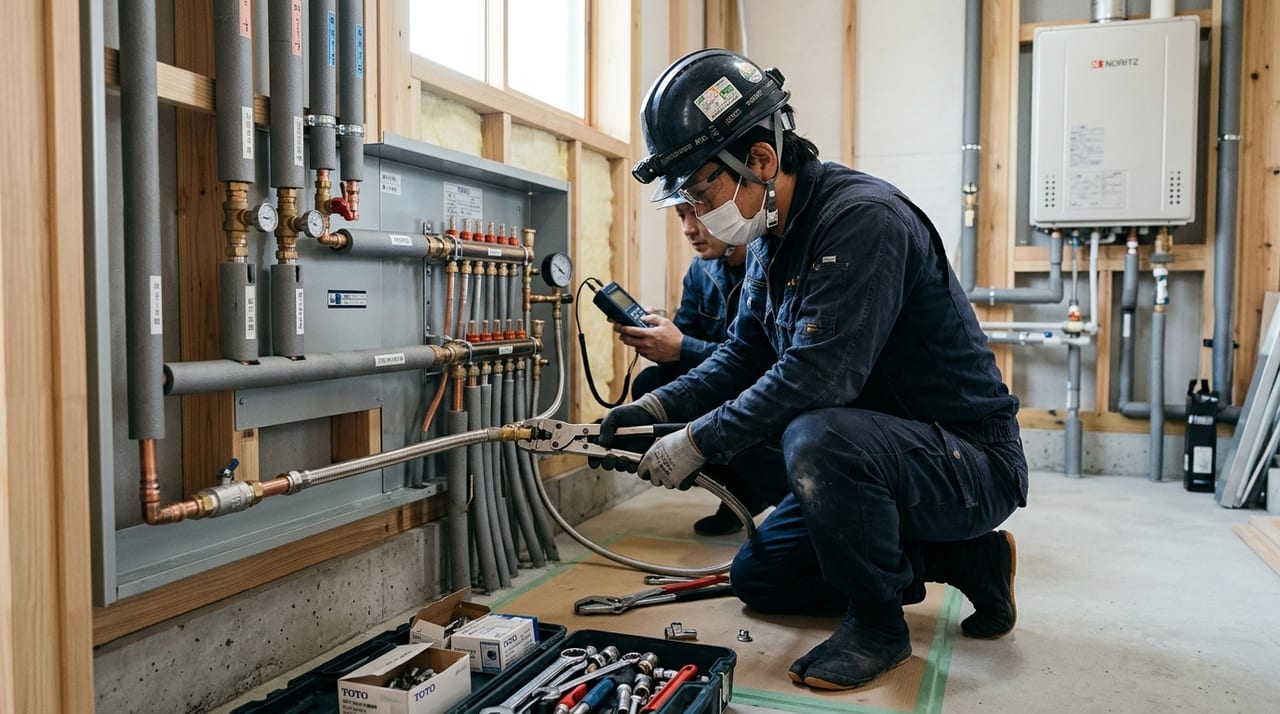

配管診断の主な手法
配管診断には目的に応じてさまざまな手法があります。外観目視検査は最も基本的な手法で、腐食・錆・塗膜の剥離・絶縁被覆の損傷・継手や溶接部のひび割れなどを目視と打音で確認します。簡易的でありながら、熟練した技術者による目視点検は多くの不具合を早期発見できる有効な方法です。肉厚測定は超音波を用いて配管の残存肉厚を外面から非破壊で測定する手法（UT肉厚測定）です。配管は使用とともに内面から腐食・エロージョン（流体による浸食）が進行して肉厚が薄くなりますが、外面からの超音波測定で現在の肉厚を把握し、設計肉厚や許容最小肉厚と比較することで余寿命を推定できます。局部腐食の進行が早い箇所（流体の方向が変わるエルボ部や分岐部など）を重点的に測定します。配管内部の状態確認には、管内カメラ（内視鏡）による検査が有効です。スラッジの堆積・スケール付着・腐食穴の発生などを映像で確認できます。熱画像診断（サーモグラフィー）は、配管の保温材の損傷や蒸気配管の内部閉塞箇所を温度差で検出する手法です。保温材の剥がれや欠損を特定することで、熱ロスの大きな箇所を効率よく特定できます。さらに、腐食性の強い流体を扱う配管では、腐食速度プローブ（腐食モニタリング）を設置して継続的に腐食速度を監視する方法もあります。
診断結果の評価と優先順位の付け方
配管診断によって得られたデータは、そのままでは修繕の判断材料として使いにくいため、適切に評価・整理する必要があります。一般的な評価方法として、リスクベースト保全（RBI：Risk Based Inspection）があります。RBIは配管ごとの「故障した場合の結果の重大性（安全・環境・生産への影響）」と「故障確率（劣化速度・残存肉厚・使用年数）」の2軸でリスクを評価し、リスクの高い配管から優先的に点検・修繕を行う考え方です。この手法により、限られた修繕予算と工期を最も効果的に配分することができます。診断結果の評価では、配管の現在肉厚が許容最小肉厚（設計肉厚から腐食代を差し引いた値）を下回っている箇所は即時対応が必要と判断します。許容最小肉厚は超えているが次回定修（定期修繕）までに下回るリスクがある箇所は計画修繕として次の定修工事に組み込みます。まだ十分な余寿命がある箇所は継続監視として次回定診まで経過観察とします。このように診断結果をランク分けして修繕計画に落とし込むことで、突発故障のリスクを最小化しながら修繕コストを適正化できます。診断結果は台帳（配管管理データベース）として記録・蓄積することで、次回以降の診断時との比較が容易になり、劣化速度の傾向把握にも役立ちます。
計画修繕・更新工事の進め方
診断結果に基づく計画修繕は、通常、工場の定期修繕（定修）と組み合わせて実施します。定修は工場を一時的に停止して行う大規模なメンテナンス期間であり、稼働中には施工が難しい配管の修繕・更新を効率的にまとめて行う絶好の機会です。定修工事の準備段階では、修繕が必要な配管のリストアップ・仕様の確認・材料の手配・施工業者との工程調整を行います。材料の手配は在庫状況によっては数か月前から行う必要があるため、診断結果の早期確定と計画立案が重要です。施工においては、既設配管の切断・撤去と新設配管の溶接・接続・試験が主な作業です。溶接部は種類・規格に応じた非破壊検査（目視・浸透探傷・放射線透過試験など）を実施して品質を保証します。工事完了後は耐圧試験・漏洩検査を行い、安全を確認してから試運転・本稼働に移行します。これらの一連のプロセスを滞りなく進めるには、配管の診断・設計・施工・検査を一体で担える業者に依頼することが、工期短縮とコスト削減につながります。森工業では、診断から設計・施工・検査まで一貫した対応が可能であり、工場の定修工事における効率的な配管修繕をサポートしています。
工場・プラント配管診断は森工業へ
森工業では、工場・プラントの配管設備を対象とした診断サービスと、診断結果に基づく計画修繕・更新工事を承っています。宮城県内の製造業・化学工場・食品工場・エネルギー施設など多様な産業現場での施工実績を持ち、プラント配管のTIG溶接から管内カメラ調査・超音波肉厚測定まで一貫して対応いたします。「配管の劣化状態を把握したい」「突発故障を減らして安定稼働を実現したい」「次回の定修工事に向けた修繕計画を立てたい」といったご相談をお持ちの設備管理担当者の方は、お気軽にお問い合わせください。現場の状況に合わせた最適な診断プランをご提案いたします。
