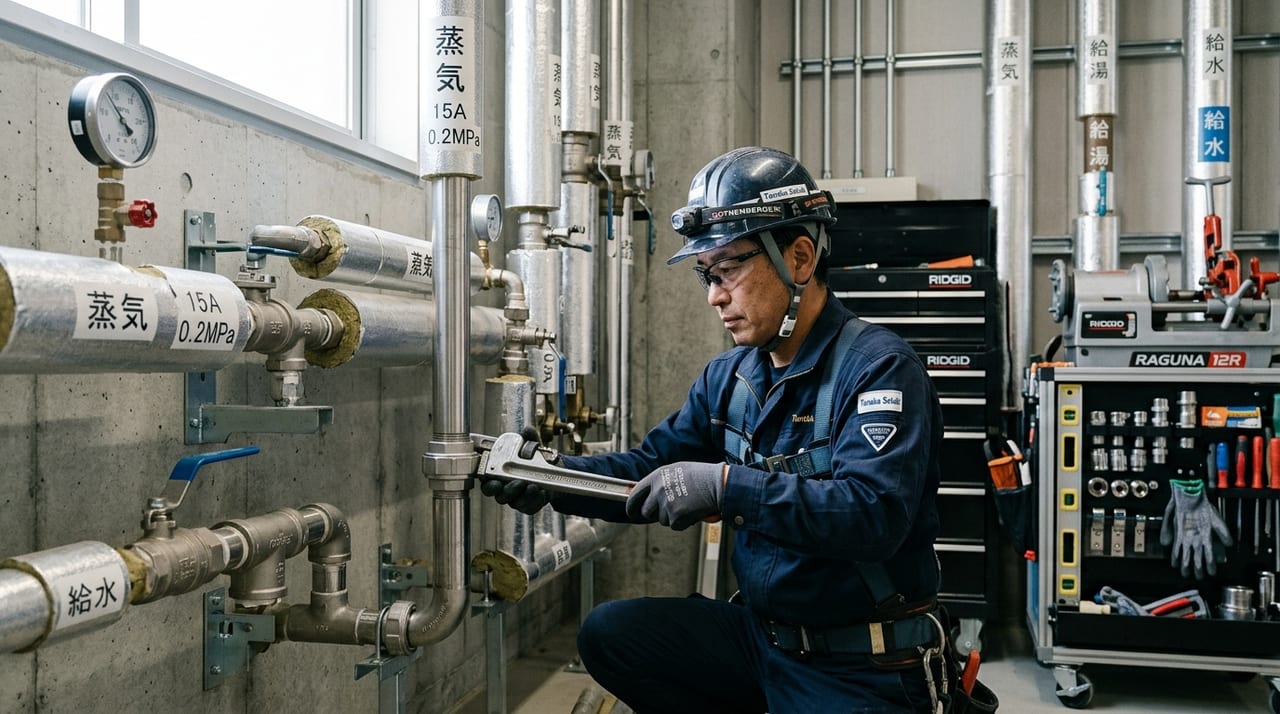

蒸気配管とは

蒸気配管は、工場・プラント・病院・ホテル・食品加工施設など、幅広い産業で蒸気（スチーム）を熱源として利用するための配管システムです。ボイラーで発生させた蒸気を各設備・プロセスに供給し、熱交換・殺菌処理・乾燥・加熱プロセスなどに活用されます。

蒸気は100℃以上の高温・高圧エネルギーを持ち、電気や温水と比較して単位体積あたりのエネルギー密度が高い点が特長です。大型の生産設備や医療機器の滅菌装置など、大量の熱エネルギーを必要とする用途に適しています。一方で、高温・高圧という性質上、配管材料の選定・溶接品質・安全弁・圧力計などの安全設備の設置が法令および技術基準により厳密に管理されます。適切な設計と施工が、設備の安定稼働と長期的な省エネ化を実現する基盤です。

宮城県内でも食品加工業・化学工場・医療施設などで蒸気設備の更新需要が増えており、森工業では地域に根ざした蒸気配管の設計・施工実績を積み重ねています。

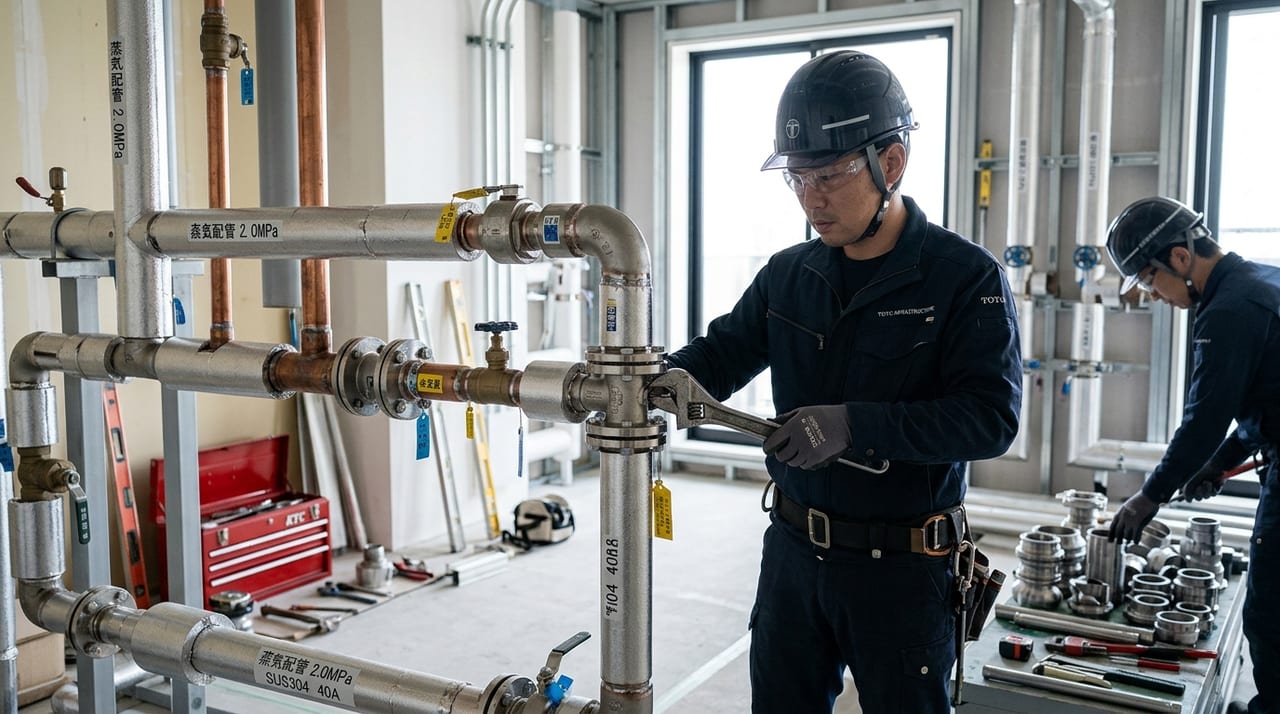

蒸気配管の材料と種類

蒸気配管に使用される材料は、蒸気の圧力・温度条件によって異なります。

低圧蒸気（0.1MPa以下）では、配管用炭素鋼鋼管（SGP）が一般的に使用されます。比較的扱いやすくコストパフォーマンスに優れるため、工場の暖房設備や小規模な加熱プロセスに広く採用されています。

中・高圧蒸気（0.1MPa以上）では、圧力配管用炭素鋼鋼管（STPG）や合金鋼管が使用されます。肉厚が厚く高圧に耐える設計で、特に0.5MPaを超える高圧ラインではクリープ（高温環境での長時間荷重による塑性変形）への強度も求められます。材料グレードの適切な選定は、配管の長期的な安全性を担保する上で非常に重要です。

配管の接続方法については、フランジ接続と溶接接続が主流です。フランジ接続はバルブや機器との着脱が容易な反面、ガスケットの劣化によるリスクが伴います。溶接接続は継手部の強度が高く漏れにくいため、高圧ラインには溶接が優先されます。溶接作業は有資格者が行い、施工後には非破壊検査（RT・UT）による品質確認が求められます。

保温施工の重要性

蒸気配管では、熱エネルギーの有効利用と安全確保のために保温施工が不可欠です。適切な保温を施さない場合、ボイラーで生成した熱エネルギーの相当量が大気中に損失されます。

保温材にはロックウール・グラスウール・ケイ酸カルシウム保温材などが使用されます。ロックウールは耐熱性が高く（使用可能温度700℃程度）、高温蒸気ラインに適しています。外装にはアルミ板やステンレス板が採用され、保温材を雨水・機械的ダメージから守ります。

適切な保温施工により、蒸気の放熱ロスを大幅に削減でき、ボイラーの燃料消費量削減に直結します。配管保温の強化だけで年間エネルギーコストの5〜15%削減が実現できるケースもあります。特に経年劣化した保温材の補修・更新は費用対効果が高く、投資回収期間が1〜3年程度となる事例も多くあります。

また、高温蒸気配管は作業者の火傷リスクを伴うため、人が接触する可能性のある箇所の保温施工は安全管理上も不可欠な対応です。定期的な保温材の点検・補修を怠ると、省エネ効果の低下だけでなく労災リスクにもつながります。

スチームトラップとドレン処理

蒸気が熱を放出するとドレン（結露水）が発生します。このドレンを適切に排出しないと、配管内を流れる蒸気の流速によるウォーターハンマー（水撃現象）が発生し、配管・弁・熱交換器などの機器を損傷させる原因となります。ウォーターハンマーは大きな衝撃音を伴うことが多く、フランジ部や溶接部の亀裂・漏れにも発展します。

スチームトラップはドレンのみを自動的に排出し蒸気は通さない機器で、蒸気配管システムに必須のコンポーネントです。主な種類と特長は以下の通りです。

フロート式：ドレン量の変化に追従してフロートが動作し、連続排出が可能。大量ドレンが発生する加熱装置に適する。
バイメタル式：温度差によりバイメタルが変形して弁を開閉。構造がシンプルで屋外・凍結リスクのある環境向き。
ディスク式：蒸気とドレンの比体積差を利用した間欠排出型。小型で高圧ラインに多く採用される。

スチームトラップは定期点検が不可欠です。詰まり（閉故障）ではドレンが配管に溜まりウォーターハンマーを引き起こし、開きっぱなし（開故障）では蒸気が大量にドレンラインへ漏出します。開故障は目視では発見しにくく、見逃された場合の蒸気ロスは年間で数十万〜数百万円に達するケースもあります。超音波探傷機や温度計を用いたトラップ診断を年1〜2回実施することが推奨されます。

法規制と安全管理

蒸気配管は労働安全衛生法および高圧ガス保安法の対象となる場合があり、設計・施工・運転管理には法定要件の遵守が求められます。

ボイラー及び圧力容器安全規則に基づき、最高使用圧力・温度に応じた配管強度計算、安全弁の設置と定期点検、圧力計・温度計の設置が義務付けられています。また、配管の定期自主検査（年1回以上）により、腐食・肉厚減少・溶接部の健全性を確認する必要があります。

施工面では、JIS規格に準拠した材料の使用と、溶接士の技能資格（JIS Z 3801等）の確認が基本です。施工後の耐圧試験（水圧試験）では、最高使用圧力の1.5倍以上の圧力を一定時間保持し、漏れや変形がないことを確認します。これらのプロセスを適切に管理することが、安全で長寿命な蒸気配管システムの基盤です。
