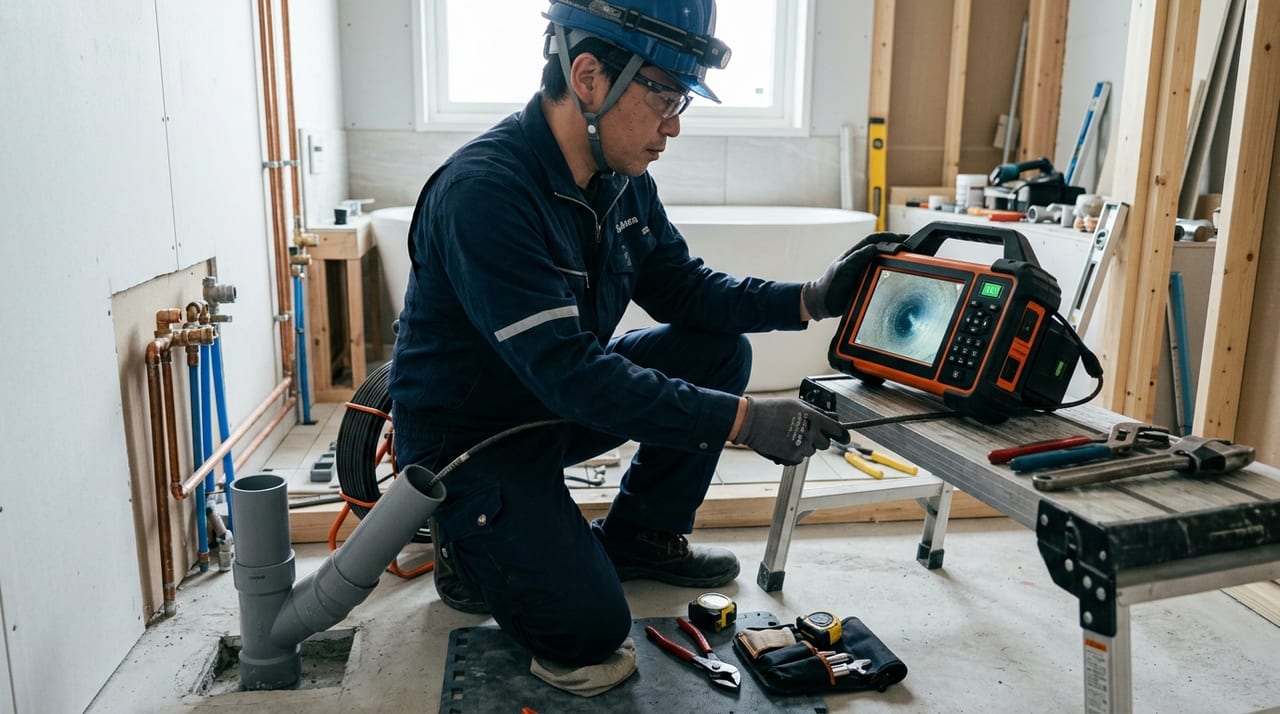

管内カメラ調査とはどんな技術か
配管の管内カメラ調査（管内カメラ検査・内視鏡調査）とは、小型のカメラを取り付けたケーブルを配管の内部に挿入し、映像をリアルタイムで確認しながら管の状態を診断する技術です。医療で用いられる内視鏡と同様の原理で、配管の「内側」を直接目で見ることができるため、外側からはわからない錆び・腐食・ひび割れ・詰まり・異物の混入・継手の外れなどを正確に確認できます。 従来の配管調査では、問題が疑われる箇所の壁や床を解体して直接目視する方法が主流でした。しかしこの方法は、解体・復旧の費用と手間がかかるうえ、問題箇所の特定が難しければ無駄に広い範囲を壊してしまうリスクがありました。管内カメラ調査は、こうした「壊さなければわからない」という課題を解決する画期的な診断手法です。排水桝や点検口などの既存の開口部からカメラを挿入するため、壁や床の解体が不要なまま配管の内部状況を把握できます。 カメラの形式はさまざまで、可撓性のあるケーブルの先端に固定カメラが付いた「プッシュカメラ」、配管内をセルフプロペル（自走）する「自走式カメラ」などがあります。口径の大きな下水道管や排水管では自走式カメラが用いられ、360度の映像を記録しながら長距離の配管を調査できます。調査結果は録画データとして保存され、問題箇所の写真やキャプチャと合わせた報告書としてまとめられるため、工事の必要性を客観的に説明する根拠資料にもなります。

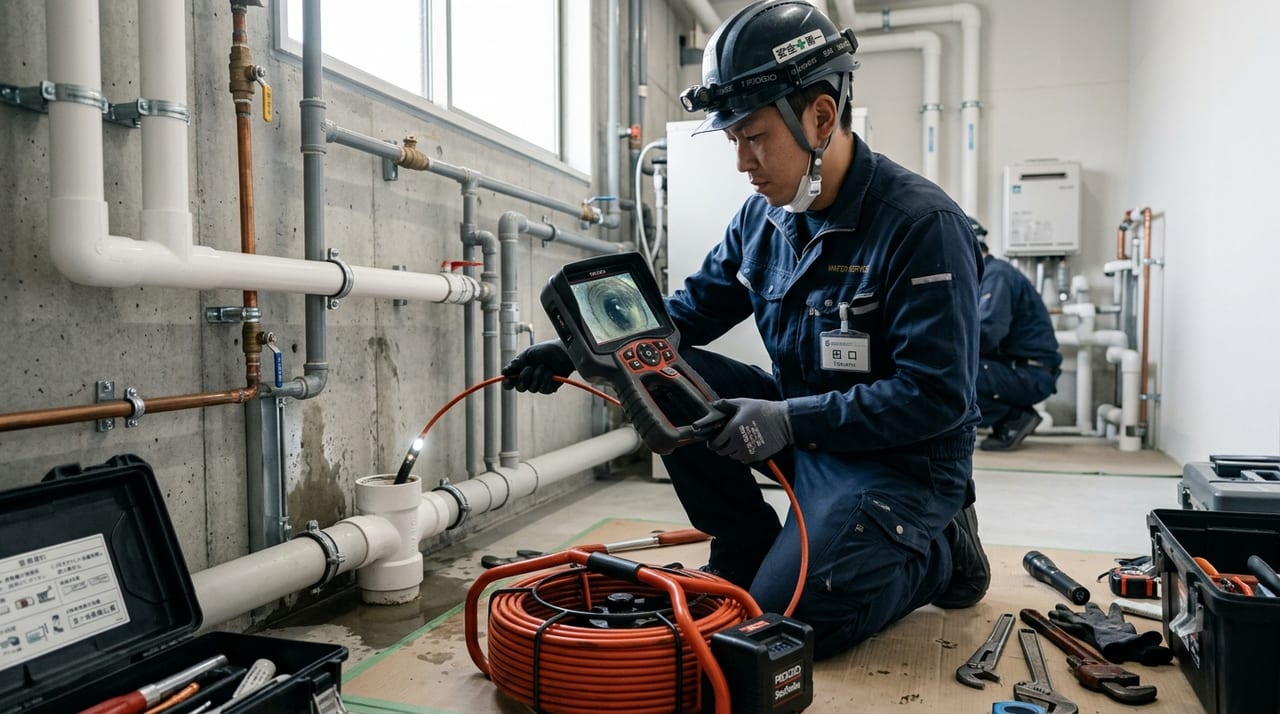

管内カメラ調査が特に有効なケース
管内カメラ調査が特に力を発揮するのは、次のような場面です。 まず、繰り返す排水の詰まりや流れの悪さの原因究明です。台所や浴室、トイレの排水管が頻繁に詰まる場合、原因が配管内への異物の固着なのか、配管自体の変形や継手のズレなのかによって対処方法が変わります。カメラ調査で内部を確認することで、的確な対処が可能になります。 次に、漏水箇所の特定です。床や天井、壁にシミが出ているのに原因が特定できない場合、管内カメラ調査でひび割れや継手の隙間から水が染み出している箇所を探すことができます。音響調査や水圧試験と組み合わせることで、漏水箇所をさらに正確に絞り込めます。 築年数が経った建物の配管診断にもカメラ調査は有効です。外観からは判断しにくい管内部の腐食の進行度合い、スケール（水垢・錆の堆積）の蓄積状況などを確認することで、配管の余命を判断し「まだ使えるか・もう更新が必要か」の判断材料になります。マンションや集合住宅の大規模修繕計画を立てる際の事前診断としても広く活用されています。 工場やプラントでは、薬液や蒸気が通る特殊な配管の内面腐食状況をカメラで確認することで、安全管理と計画的な修繕計画の立案に役立ちます。また、施工後の品質確認として、竣工前に配管の内部を撮影して異物混入や施工不良がないかチェックする用途でも使われています。
調査の流れと所要時間
管内カメラ調査の一般的な流れをご説明します。まず現地確認です。調査前に配管の系統図を確認し、カメラを挿入する開口部（排水桝・掃除口・点検口など）の位置を把握します。既存の開口部がない場合は、最小限の開口工事が必要になることもあります。 次にカメラの挿入と映像の確認です。調査対象の配管口径に合ったカメラを選択し、開口部からケーブルを配管内に送り込みます。調査員はモニターで映像をリアルタイムに確認しながら、ゆっくりとカメラを進めていきます。問題が見つかった箇所では映像を静止して詳細を確認し、録画と写真撮影を行います。 一般的な住宅の排水系統（台所・浴室・トイレ）の調査であれば、2〜3時間で完了するケースが多いです。マンション1棟の全排水立て管調査や、工場の広範囲な配管調査では半日〜数日を要することもあります。調査終了後は映像データを整理し、問題箇所の写真・動画と状態の説明を記載した調査報告書を作成します。この報告書をもとに、修繕が必要かどうか、どの工法が最適かを施主様に分かりやすくご説明します。カメラ調査で問題が見つからなければ「問題なし」の確認ができるため、心配のまま過ごすより安心感が得られるというメリットもあります。
調査費用の目安と保険の適用
管内カメラ調査の費用は、調査する配管の長さ・口径・本数によって変動します。一般住宅の排水管（1〜2系統）の調査であれば2万〜5万円程度が目安です。マンション1棟の排水立て管調査や、敷地内の埋設配管を広範囲にわたって調査する場合は10万〜30万円以上になることもあります。 調査費用とは別に、問題箇所が見つかった場合の修繕費用が発生します。ただし、カメラ調査によって問題箇所を事前に特定できれば、不必要な解体・復旧工事の範囲を最小限に抑えられるため、修繕全体のトータルコストは削減できることが多いです。「原因がわからないまま広く壊して調べる」より「カメラで特定してから最小限の修繕」のほうが結果的に安くなるケースが少なくありません。 火災保険（住宅総合保険）の水漏れ補償や、マンションの施設賠償責任保険によっては、漏水原因の調査費用が保険で賄われることがあります。また、自治体によっては排水管調査に関する補助制度がある場合もあります。調査を依頼する前に、保険の適用範囲を保険会社に確認しておくとよいでしょう。「費用が心配で調査をためらっている」という方も多いですが、早期発見による修繕の方が漏水が拡大してからの緊急修繕よりも大幅にコストを抑えられます。少しでも気になる症状がある場合はご相談ください。
DIYでのカメラ調査との違い
近年はホームセンターやネット通販で安価な配管カメラ（スネークカメラ）が手に入るようになり、DIYで排水管内を確認しようとする方も増えています。しかし業者が使う管内カメラ調査との間にはいくつかの重要な違いがあります。 まず、カメラの性能と機能の差です。業者が使用するカメラは防水性・解像度・照明の明るさが高く、口径の大きな配管でも鮮明な映像が得られます。自走機能や管内の位置を記録するカウンター機能、360度回転ヘッドなど、専用機器ならではの機能を備えています。市販の安価なカメラでは画質が粗く、問題の見落としにつながることがあります。 次に、判断力と経験の差です。映像を見て「これは問題のある状態か、それとも正常の範囲か」を判断するには、多数の配管調査経験が必要です。錆びの程度・ひびの深さ・スケールの堆積量などを適切に評価し、修繕の緊急性と最適な工法を判断するのは、専門知識と経験がなければ難しいです。最終的には報告書として調査結果をまとめ、修繕計画の根拠資料にできることも専門業者による調査の強みです。自分でカメラを入れてみたが何を確認すればいいかわからない、問題があるのかどうか判断できない、という場合は専門業者にご相談ください。
管内カメラ調査のご依頼は森工業へ
森工業では、住宅・マンション・工場・プラントの配管を対象とした管内カメラ調査を承っております。排水の流れが悪い、漏水の原因がわからない、配管の状態が心配、大規模修繕の前に配管を診断したいなど、さまざまなご要望にお応えします。調査後は詳細な報告書を作成し、問題箇所の状態と最適な対処法をわかりやすくご説明いたします。宮城県内全域に対応しておりますので、お気軽にお問い合わせください。
