TIG溶接 配管｜仕組み・裏波・全姿勢施工と選ばれる理由

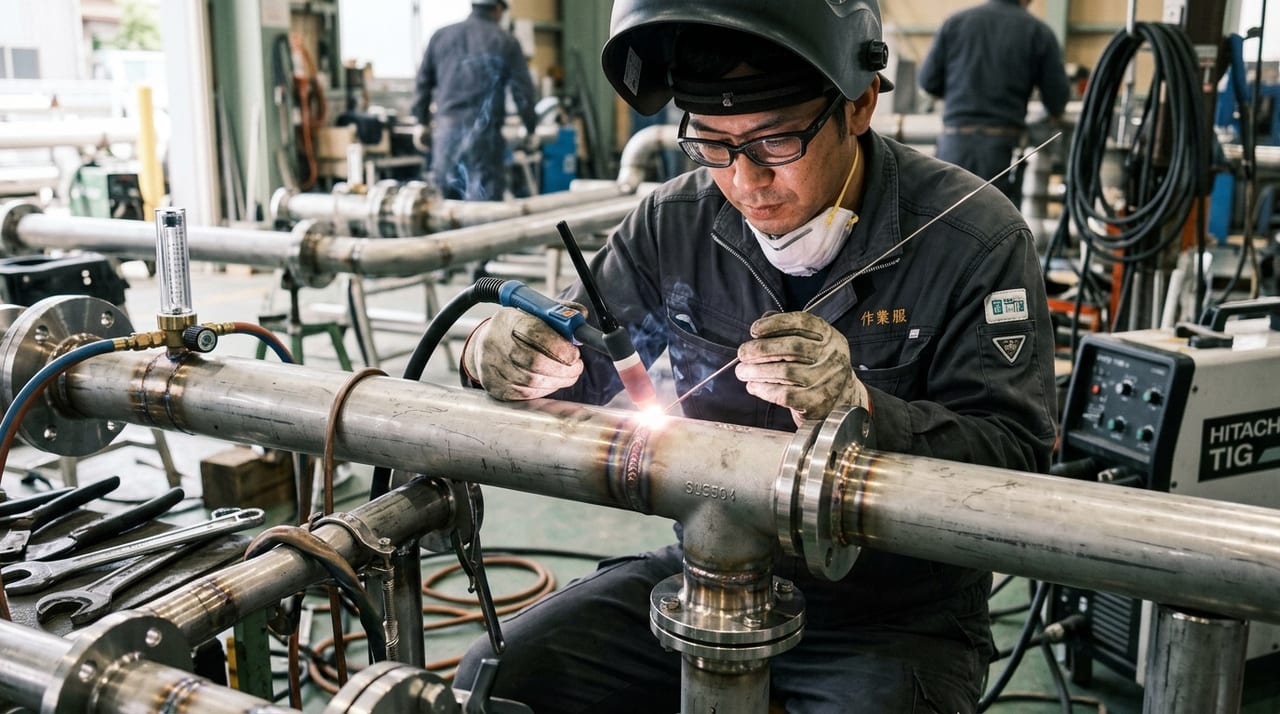

TIG溶接の仕組みと特徴

TIG溶接（Tungsten Inert Gas溶接）は、タングステン電極と不活性ガスを用いた溶接方法です。溶接時にはアルゴンガスやヘリウムガスといった不活性ガスを溶接部に吹き付けて空気中の酸素や窒素を遮断し、溶接部の酸化を防ぎながら溶接を行います。タングステンは金属の中で最も融点が高く（約3,422℃）、溶接中にも溶けずに安定したアーク（電弧）を維持できるため、精密な溶接作業に適しています。

溶接する際には、溶接棒（フィラーワイヤー）を手で送りながらアークの熱で母材と溶接棒を溶かし合わせて接合します。この手作業による送りが、溶接士の技量に大きく左右される要因でもあり、同時に細やかな制御を可能にする利点でもあります。TIG溶接は薄板から厚板まで幅広い板厚に対応でき、ステンレス、アルミニウム、チタン、銅合金、ニッケル合金など多種多様な金属の溶接が可能です。溶接電流の細かな制御が可能なパルス溶接機能を使えば、入熱を抑えながら安定した溶接が行えるため、薄肉の配管溶接にも適しています。

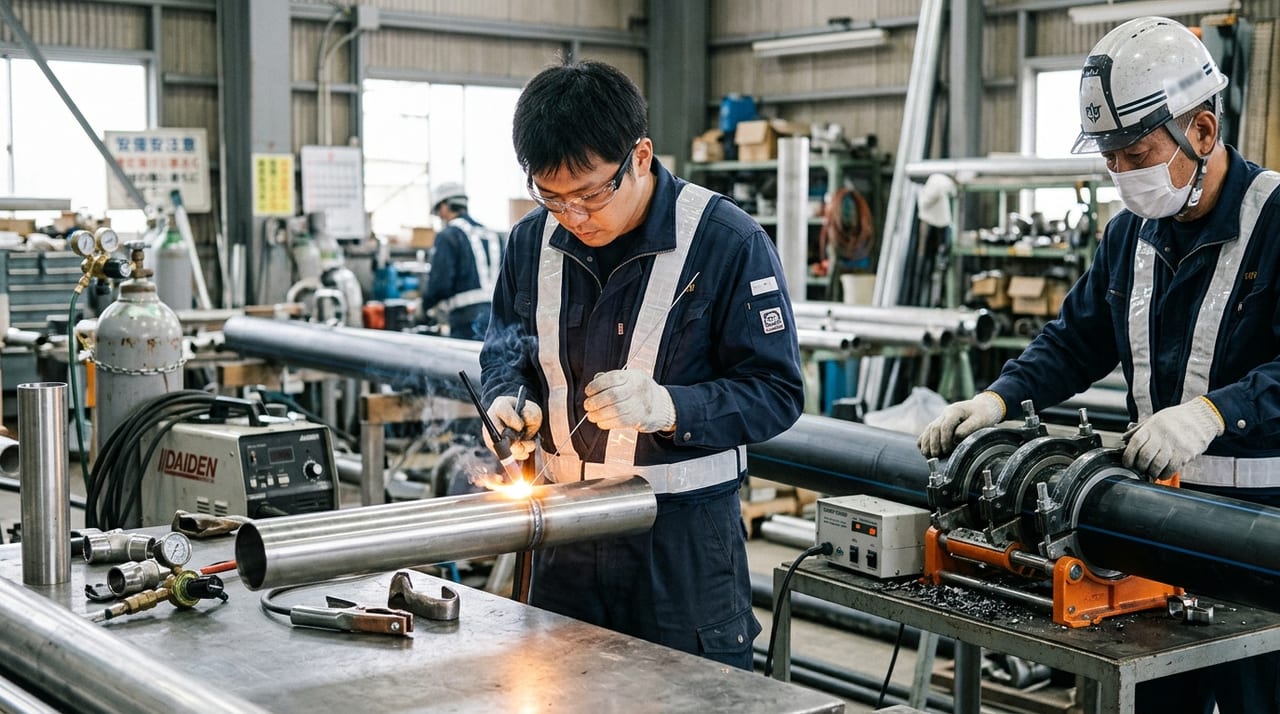

他の溶接方法との違い

溶接方法にはTIG溶接のほかにも、MIG溶接（MAG溶接）、被覆アーク溶接、半自動溶接などがあり、それぞれに得意分野があります。MIG溶接はワイヤーが自動的に送り出されるため施工スピードが速く、厚板の溶接や広い面積の接合に向いています。ただし、溶接部の仕上がりはTIG溶接ほど美しくなく、スパッタ（金属の飛散物）が発生しやすい特徴があります。

被覆アーク溶接は最も古典的な溶接方法で、被覆材が塗布された溶接棒を使用します。設備が簡易で屋外作業にも強いですが、溶接品質の安定性ではTIG溶接に劣ります。TIG溶接はこれらの方法に比べて施工速度はやや遅いものの、スパッタがほとんど発生せず、溶接ビード（溶接痕）が美しく均一に仕上がるのが最大の特徴です。溶け込みの深さや幅を細かくコントロールできるため、高い品質と気密性が求められる配管溶接には最適な工法です。一方で、シールドガスが風に流されやすいため屋外での施工にはガスの流量調整や防風対策が必要になります。また、溶接速度が他の方法より遅いため大量の溶接を短時間で行う用途には向いていません。

配管溶接でTIG溶接が選ばれる理由

配管工事においてTIG溶接が広く採用されている理由は、配管特有の要求を満たすのに最も適した溶接方法だからです。第一に、配管の内面にスパッタが入りにくい点が挙げられます。MIG溶接などではスパッタが配管内部に飛散して付着し、流体の流れを阻害したり腐食の起点になったりすることがありますが、TIG溶接ではスパッタがほとんど発生しないため内面を清浄に保てます。

第二に、全姿勢溶接が可能な点です。配管は水平だけでなく、垂直や天井方向（上向き）にも施工する必要があり、溶接士はさまざまな姿勢で作業を行います。TIG溶接は溶融池（溶けた金属のプール）のコントロール性が良いため、どの姿勢でも安定した品質を確保できます。第三に、裏波溶接ができる点です。配管の突合せ溶接では管の内側にも溶接ビードが均一に形成される「裏波溶接」が求められることがあり、TIG溶接はこの裏波溶接に最も適しています。食品工場やクリーンルームでは配管内面の平滑さが衛生管理上重要であり、裏波の品質は欠かせない要素です。このように、TIG溶接は配管工事に求められる「内面品質」「全姿勢対応」「気密性」の全てを高いレベルで満たせる溶接方法です。

TIG溶接の品質管理と検査

プラントや工場の配管溶接では、溶接部の品質を確認するためにさまざまな検査が実施されます。目視検査は最も基本的な検査で、溶接ビードの外観（均一性、アンダーカット、オーバーラップなどの欠陥の有無）を確認します。放射線透過試験（RT検査）では、溶接部にX線やγ線を照射してフィルムに透過像を撮影し、内部の欠陥（ブローホール、割れ、溶込み不良など）を検出します。

超音波探傷試験（UT検査）は超音波を用いて溶接内部の欠陥を検出する方法で、RT検査と並んで高い信頼性を持ちます。さらに高圧配管では、溶接完了後に配管全体に水圧または気圧をかけて漏洩がないことを確認する耐圧試験が必須です。これらの検査は溶接作業の品質を客観的に保証するものであり、人命に関わるプラント配管では省略することができません。TIG溶接はこれらの厳格な検査基準をクリアしやすい溶接方法であることも、配管溶接で選ばれる理由の一つです。検査で不合格となった溶接部は補修溶接を行い、再度検査に合格するまで次工程に進めないという厳しい管理が行われています。近年は記録のデジタル化も進んでおり、検査データの保管と追跡がより効率的に行えるようになっています。

森工業の溶接技術

森工業では、豊富な経験を持つ熟練の溶接技術者がTIG溶接をはじめとする各種溶接に対応しています。JIS溶接技能者の有資格者が在籍しており、ステンレス管や炭素鋼管など各種材質の配管溶接を高い品質で施工いたします。プラント・工場の定修工事やスポットの配管溶接工事にも柔軟に対応しておりますので、配管溶接に関するご相談はお気軽にお問い合わせください。
