漏水調査は「壊さずに特定」できる時代へ
建物の水漏れトラブルで最も費用と時間がかかるのが「漏水箇所の特定」です。従来は壁や床を部分的に解体して配管を目視確認するしかありませんでした。しかし近年ではトレーサーガス法をはじめとした非破壊調査技術が普及し、建物を傷つけずに漏水位置を高精度で特定できるようになっています。

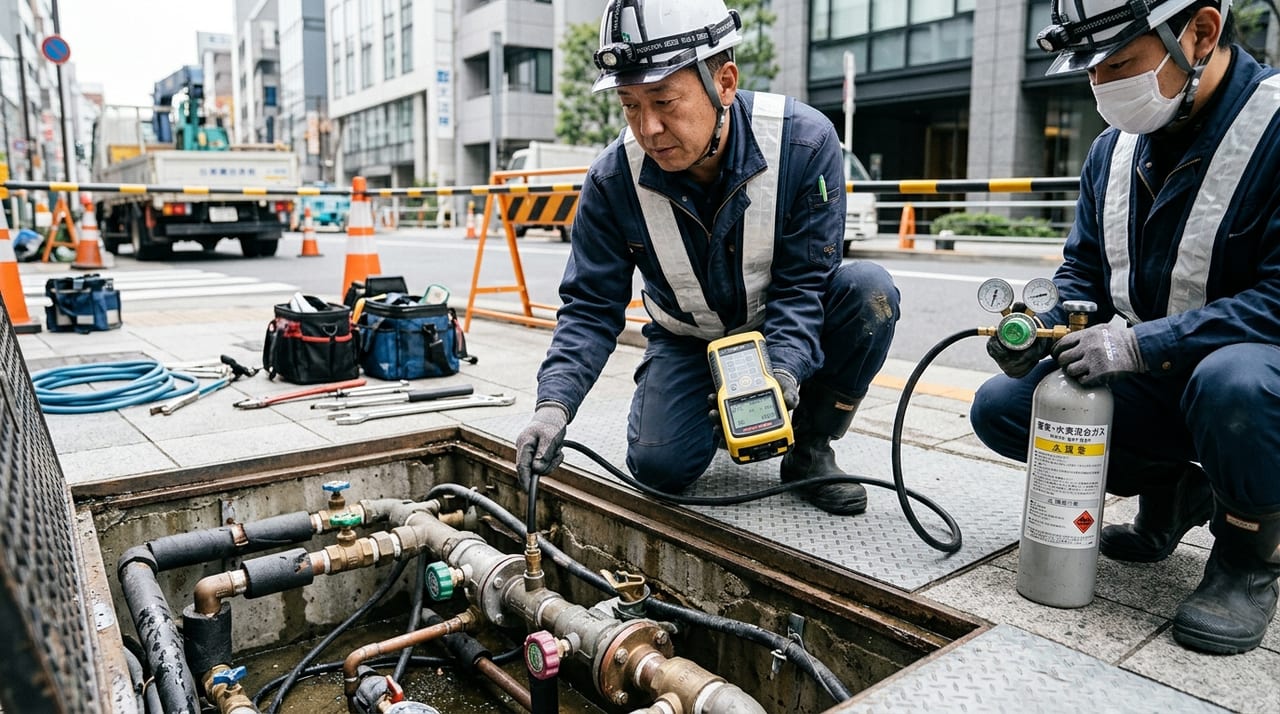

トレーサーガス法とは：原理とガスの種類
トレーサーガス法は、調査対象の配管にガス（追跡ガス）を加圧注入し、地表面や床面から漏洩したガスを専用センサーで検出することで漏水位置を特定する方法です。
使用するガス：窒素・水素混合ガス（5%H₂+95%N₂）
最もよく使われるのは「水素5%・窒素95%」の混合ガスです。この組成は水素爆発下限界（4%）をわずかに上回る濃度ですが、実際の使用量（微量）と不燃性ガスとの混合により、現場での危険性は極めて低く抑えられています。
水素分子は非常に小さく（最小の原子）、コンクリートや土壌の微細な隙間を透過してわずかな漏れでも表面に到達しやすい性質があります。センサーは数ppmレベルの水素濃度を検知できるため、微小な亀裂からの漏洩も見落としにくくなっています。
純粋な二酸化炭素（CO₂）や窒素（N₂）のみを使う方法もありますが、分子サイズが大きく検出感度が水素系より劣るため、調査精度を重視する現場では水素系混合ガスが選ばれます。
トレーサーガス法の調査手順
現地での調査は概ね以下の流れで進みます。
1. 事前準備・断水確認 調査区間の両端の止水栓を閉め、配管内の水を抜きます。給水管・排水管・温水配管など対象配管を事前に明確にしておきます。
2. 加圧・ガス注入 ガスボンベからトレーサーガスを配管内に注入し、一定圧力（0.05〜0.2MPa程度）まで加圧します。圧力が安定しない場合は、その時点で大きな漏れがあることを確認できます。
3. 拡散待機 注入後、ガスが亀裂から土壌や構造体内部を通じて表面まで拡散するのを待ちます。待機時間は漏水深度・構造体の種類によって15分〜2時間程度です。
4. 検知器による走査 作業員が専用のガス検知器（水素センサープローブ）を地表面や床面に沿って移動しながら濃度をモニタリングします。ガス濃度が高いピーク点が漏水位置となります。
5. 漏水位置の確認・報告 特定した漏水位置をマーキングし、写真・報告書として記録します。その後の修繕では特定箇所のみを開口・修理できるため、無駄な解体を大幅に削減できます。
トレーサーガス法の費用と適用範囲
費用目安
| 調査種別 | 費用目安 |
|---|---|
| 給水管単管（20m以内） | 5万〜12万円 |
| 給水管・排水管複合調査 | 10万〜25万円 |
| 埋設管（敷地内50m以内） | 15万〜30万円 |
| 工場・施設（大規模調査） | 別途見積もり |
費用は調査対象の延長・複雑さ・アクセス難易度によって変動します。床を解体して探す方法と比較すると、解体・復旧費を含めた総コストではトレーサーガス法が安くなるケースが大半です。
特に有効な適用場面
逆流防止弁（バキュームブレーカー・逆止弁）の仕組みと役割
給水設備の保守において、トレーサーガス法と並んで理解が重要な設備が逆流防止弁（逆止弁）です。
逆流が発生するとどうなるか
配管内の圧力が外部より低下すると（負圧状態）、本来「蛇口から出る」はずの水が逆方向に引き込まれる「逆流現象」が起きます。たとえばホース先端を桶の水に浸けた状態で本管の圧力が急低下すると、桶の汚水が給水管に吸い込まれます。
これを「クロスコネクション（汚水混入）」と呼び、飲料水の衛生に深刻な影響を与えます。逆流防止弁はこのリスクを物理的に遮断する装置です。
主な種類と仕組み
スイング式逆止弁 弁体がヒンジで開閉するシンプルな構造。水が正方向に流れると弁体が開き、逆流しようとすると自重または圧力差で閉鎖します。排水配管や低圧の給水配管によく使われます。
スプリング式逆止弁（リフト式） スプリングの力で弁体が常時閉鎖位置に保持され、正方向の水圧でスプリングを押し縮めて開口します。スイング式より応答が速く、竪管や高圧配管への適用に向いています。
バキュームブレーカー 大気開放型の逆流防止装置で、配管内が負圧になると外気を取り込んでサイフォン作用を遮断します。散水設備・浴槽の給水口・病院の洗浄設備などで法令上の設置義務があるケースもあります。
減圧式逆流防止装置（RPZ弁） 2段の逆止弁と中間リリーフ弁を組み合わせた高信頼性装置。一方が故障しても他方が機能する冗長構造で、水道直結の医療・食品製造設備など汚染リスクが高い用途に使われます。
逆流防止弁のメンテナンスと点検ポイント
逆流防止弁は「設置したら終わり」ではなく、定期的なメンテナンスが必要です。
主な経年劣化事象
- 弁体・シートの摩耗によるシール不良（逆流防止機能の低下）
- スプリングの腐食・疲労による開口圧の変化
- 弁体への異物（砂・スケール）挟み込みによる固着または常時開状態
- パッキンの硬化・変形
点検頻度の目安 給水装置は逆流防止弁を含めて適正な維持管理が求められています。点検頻度の法令上の基準は建物の用途・規模（特定建築物に該当するか等）や適用される法令によって異なるため、具体的な義務・頻度は所管の水道事業者や関係法令でご確認ください。特に医療施設・食品工場・飲食店の給水系統では、より高頻度の機能確認が望まれます。
点検方法（目視・動作確認） 弁体の開閉動作、漏洩の有無、取付け部のさびや腐食を確認します。機能試験が必要な場合は専用の試験器（テストキット）で弁前後の差圧を計測します。
まとめ
漏水調査のトレーサーガス法は、非破壊で高精度に漏水箇所を特定できる現代的な手法として広く活用されています。逆流防止弁は給水衛生を守る重要な安全装置であり、定期メンテナンスが欠かせません。どちらも建物設備の長寿命化と衛生管理に直結する技術です。
