半導体・医薬品工場のクリーンルーム配管｜ステンレス配管の耐用年数と点検・更新のポイント

クリーンルーム配管に求められる条件

クリーンルーム内やクリーンルームに接続する配管は、一般的な建物設備配管よりも厳しい条件を満たす必要があります。

• 発塵の抑制: 内面が平滑で、経年劣化による剥離片が発生しにくい材料であること
• 気密性: 微細なリークも許されないため、溶接部の品質管理と検査体制が重要になること
• 耐薬品性・耐食性: 半導体工場の薬液ライン、医薬品工場の洗浄水・注射用水ラインなど、流体の性質に応じた耐食性能が必要なこと
• 清掃性: 定期的な内面洗浄や滅菌作業に耐える構造であること

これらの条件を満たすために、クリーンルーム設備では一般配管以上に材料選定と施工品質の両立が求められます。設計段階での仕様検討が、その後の維持管理コストにも直結します。

また、クリーンルーム内は温湿度や気流が厳密に管理されているため、配管からの結露や温度変化の影響も無視できません。設計段階で断熱・保温の仕様をあわせて検討し、外面からの発塵や結露水の滴下を防ぐことも、清浄度を維持するうえで欠かせない要素です。

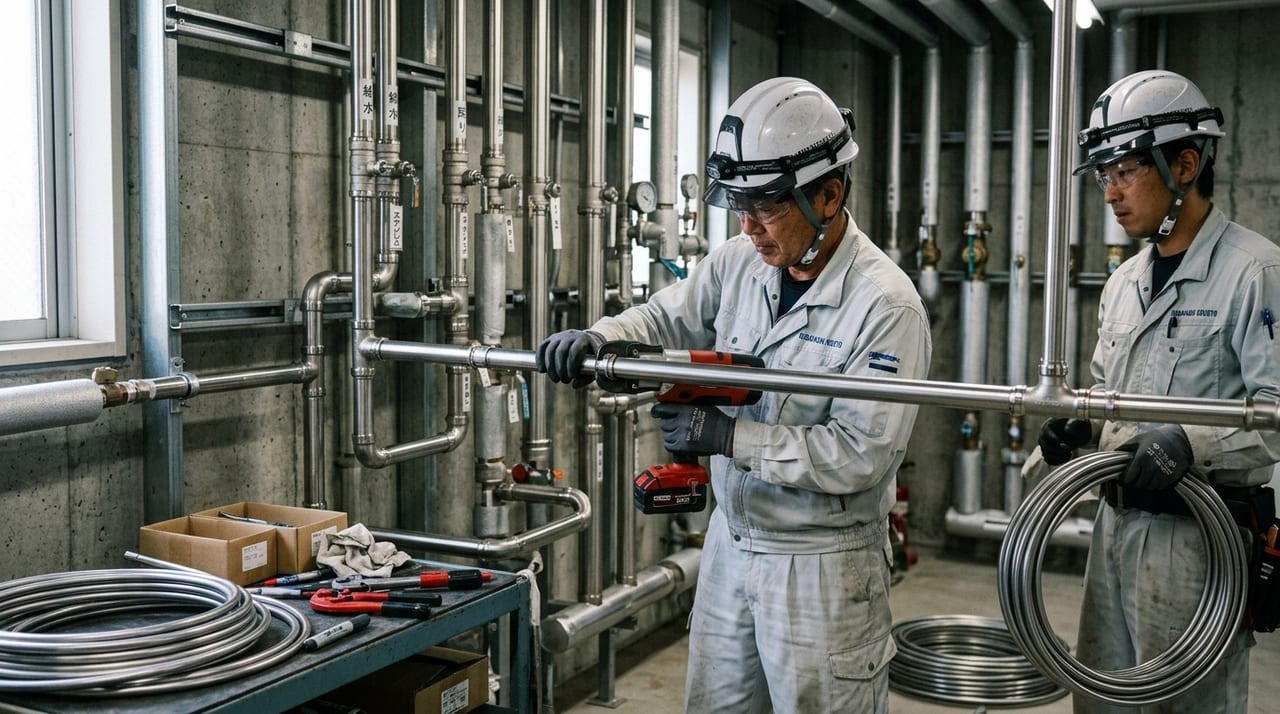

ステンレス配管が選ばれる理由と種類

ステンレス配管は耐食性・強度・清掃性のバランスに優れ、クリーンルーム設備の給水・純水・薬液配管で広く採用されています。用途によって選ばれる材質・仕上げは異なります。

• SUS304: 一般的な耐食用途に用いられ、コストと性能のバランスに優れる
• SUS316・SUS316L: 塩化物や薬液への耐食性が求められる用途で選択されることが多い
• 電解研磨（EP）仕上げ管: 半導体・医薬品分野の高純度配管で用いられ、内面の平滑性を高めて発塵・付着を抑える仕様

流体の性質（純水・薬液・排水など）と要求される清浄度レベルに応じて、材質・仕上げ・接続方法（溶接・フランジなど）を組み合わせて選定することが、長期的な安定稼働につながります。

接続部の施工方法も清浄度に影響する要素のひとつです。溶接部からの微粒子発生や流体の滞留を抑えるため、自動溶接機を用いて内面ビードを均一に仕上げる工法が採用される現場もあります。溶接条件や検査結果を記録として残し、後から品質を確認できる体制を整えておくことも、長期的な信頼性の確保につながります。

経年劣化のサインと点検ポイント

ステンレス配管は他の配管材料と比べて耐用年数が長いとされる一方で、使用環境によっては局所的な劣化が早く進むケースもあります。定期点検で確認しておきたいポイントは次の通りです。

• 溶接部周辺の変色やすきま腐食の有無
• 継手・フランジ部からの微細な漏れ跡
• 保温材内部の結露による外面腐食（保温材下腐食）
• 流量低下や圧力変動など、クリーンルーム内環境への影響につながる兆候

特に異種金属との接続部や溶接による熱影響部は腐食が進みやすいポイントです。目視点検に加えて、必要に応じた非破壊検査や配管内部の観察を組み合わせることで、早期に異常を発見しやすくなります。

点検の頻度や重点箇所は、配管を流れる流体の種類や設置環境（屋内外・保温の有無など）によって異なります。過去の点検記録と見比べながら劣化の進行が早い箇所を洗い出し、そこを重点的に確認する体制を整えておくことが、突発的なトラブルを防ぐうえで有効です。

更新・維持管理計画の立て方

クリーンルーム配管は生産ラインを止めずに更新工事を行う必要があるケースが多く、計画的な維持管理が欠かせません。

• 稼働記録・点検記録を蓄積し、劣化の傾向を把握しておく
• 生産計画に合わせて計画停止期間を確保し、更新工事のタイミングを事前に調整する
• 更新時には配管ルート図・溶接記録などの図面を最新化し、次回点検に活用できる状態を維持する
• 流体（薬液・純水など）の切り替えがあった場合は、既存配管の耐食性を改めて評価する

日常点検と中長期の更新計画を組み合わせることで、突発的な漏洩やそれに伴う生産停止のリスクを抑えることができます。

更新工事にあたっては、既存配管の撤去と新設配管の敷設を無理なく進められるよう仮設ルートや施工手順をあらかじめ検討しておくことも大切です。切り替え後には気密試験や通水確認を行い、問題がないことを確かめたうえで本稼働に移行します。工事期間中は粉じんや振動がクリーンルーム内の環境に影響を与えないよう、養生の方法や作業動線にも配慮が必要です。

施工会社選びのポイント

クリーンルーム配管の新設・更新を依頼する施工会社を選ぶ際は、一般的な配管工事の実績だけでなく、クリーンルーム特有の施工ノウハウを持っているかどうかが重要な判断材料になります。

• 溶接記録や検査記録などの品質管理体制が整っているか
• クリーンルーム内での作業ルールや養生方法に精通しているか
• 生産ラインへの影響を抑えた工程調整を提案できるか
• 更新後の点検・アフターフォロー体制まで含めて相談できるか

こうした観点で施工会社を選ぶことで、竣工後のトラブルを減らし、長期的に安定した設備運用につなげやすくなります。

まとめ

クリーンルーム配管は、一般配管以上に発塵防止・気密性・耐食性が求められる特殊な設備です。ステンレス配管は多くの現場で採用されていますが、材質・仕上げの選定と、定期的な点検・計画的な更新があってこそ長期的な安定稼働につながります。
