高層建築物における圧力制御の重要性
オフィスビル、マンション、ホテルなどの高層建築物では、給水・排水の圧力管理が建物全体の機能性と安全性を左右する重要な要素です。1階と最上階では圧力差が大きく生じるため、計画的な圧力制御がなければ給水不足や配管破裂などのトラブルが発生します。
特に20階以上の高層建築では、重力による圧力差が顕著になります。階高3.5m × 20階 = 70mの高さとなると、約0.7MPa（7kg/cm²）の圧力が自然に失われます。都市部の水道本管圧力は通常0.5〜0.6MPaであるため、減圧弁なしで高層階まで配管を延ばすと上階での給水が安定しません。逆に、最上階から排水が流れにくくなり、通気管からの異臭や排水詰まりも発生します。

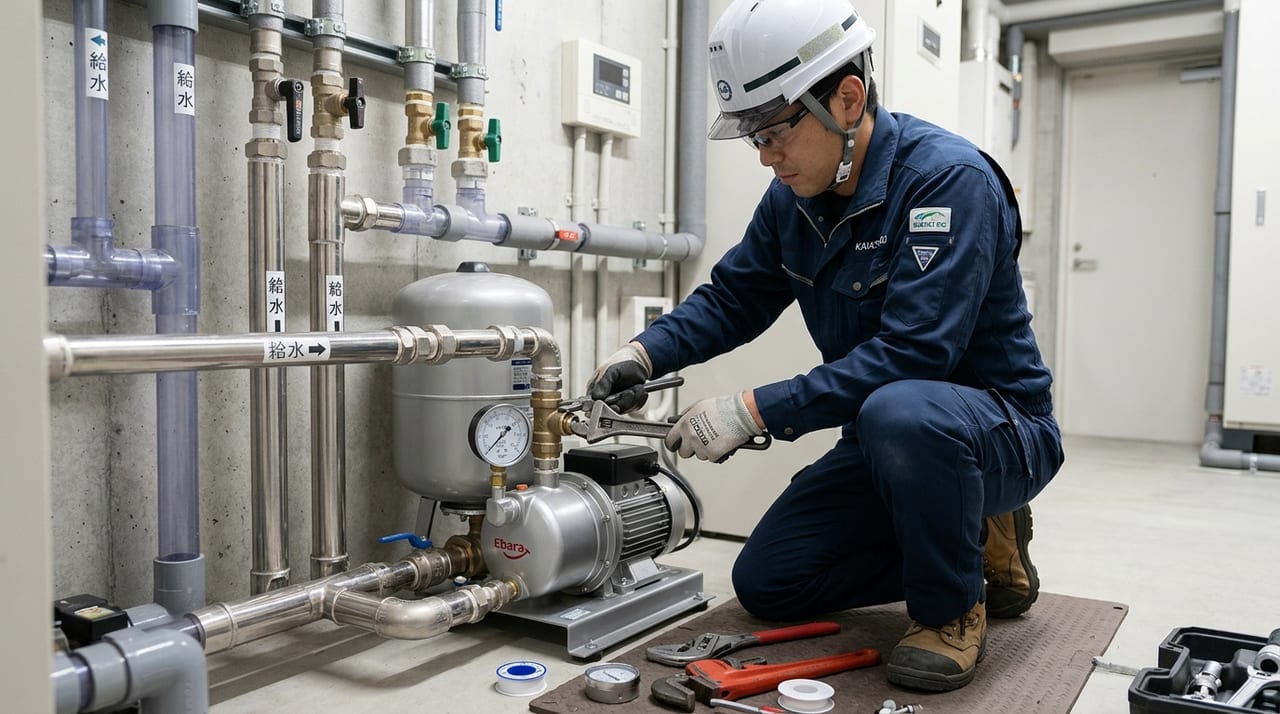

加圧ポンプによる給水圧力の補正
高層建築の給水システムは、受水槽方式と直結給水方式の2つに分類されます。
受水槽方式では、1階の受水槽に城水道本管から水を引き込み、そこから加圧ポンプで各階へ供給します。この方式は圧力調整が容易で、最も一般的です。加圧ポンプの選定時には「所要揚程」を正確に計算する必要があります。
所要揚程 = 静揚程（階高） + 配管摩擦損失 + 各器具での所要圧力
例えば30階建てで階高が3.5m、最上階の水栓に0.1MPa必要とした場合：
- 静揚程：30階 × 3.5m = 105m
- 摩擦損失（給水管口径25mm、流量0.5m³/h）：約15m
- 器具所要圧力：10m相当
- 合計所要揚程：約130m = 1.3MPa相当
1.3MPaの圧力を供給するポンプが必要です。定格流量は、建物の同時使用水量（一般に全使用量の5〜10%程度）で決定します。同時使用水量が0.5m³/hであれば、この流量に対応できるポンプ能力が最適です。
過大なポンプを選ぶと、余剰圧力により減圧弁が常に開閉を繰り返し、耐用年数が短くなります。過小なポンプは最上階での給水不足を招きます。正確な需要予測に基づく選定が重要です。
加圧ポンプには複数の型式があります。容積式（往復ポンプ）は脈動が大きく配管への負担が大きいため、給水用途には遠心ポンプが標準です。変速ポンプ（インバータ付き）を使用すると、必要な圧力に応じて運転速度を調整し、エネルギー効率と配管寿命の両立が可能です。
減圧弁による圧力調整と配管保護
加圧ポンプで高圧にされた水は、各階で適切な圧力に減圧される必要があります。給水用配管内での推奨圧力は0.2〜0.35MPa（2〜3.5kg/cm²）です。これを超える圧力が継続すると、配管・継手・器具の耐用年数が著しく短くなります。
減圧弁の役割：
- 主配管から各階層分岐ごとに減圧弁を設置し、その階の所要圧力に調整
- 時間帯や使用状況による圧力変動を吸収
- 過圧による配管破裂のリスク低減
一般的には以下の設置方式が採用されます：
階層分岐方式： 各階層（例：1〜10階、11〜20階、21〜30階）ごとに減圧弁を設置し、段階的に圧力を下げる。施工・メンテナンスが容易で、故障時の影響範囲が限定的です。
階別個別方式： 各階の分岐にそれぞれ減圧弁を設置。圧力制御が細密で、各階の独立性が高いメリットがある反面、ユニット数が多くメンテナンス業務が増加します。
減圧弁の選定時には、定格流量・最小開閉圧力差・応答性を確認します。弁の応答が悪いと、大量吐出時に圧力が急上昇し、配管が損傷する可能性があります。特にトイレフロートバルブの閉鎖時などの急激な圧力変動（ウォーターハンマー）に対応できる製品の選択が重要です。
排水・通気配管の圧力管理と設計実務
排水側の圧力管理も給水と同等に重要です。高層建築では各階の排水が縦配管を流下する際、下階への圧力が蓄積します。特に複数の排水口が同時に使用される場合、排水流速の急加速に伴う管内圧力上昇が生じます。
この圧力上昇を解放するため、通気管（ベント管） の設計が不可欠です。通気管は排水管と並行して建物の屋上まで延伸し、外部の大気圧と配管内圧を均等化します。
通気管の口径選定は、排水主管の口径と流量に基づきます。一般的に排水主管口径の1/2以上とされていますが、下記で確認：
- 排水主管口径50mm → 通気管口径25mm以上
- 排水主管口径75mm → 通気管口径40mm以上
- 排水主管口径100mm → 通気管口径50mm以上
通気管が過小であると、排水時に配管内が負圧になり、既設トラップの水が吸引され衛生的な問題が生じます。通気管が不足している既設建物では、各階に 二次通気管（AA弁） を設置して圧力バランスを改善することが可能です。
実務における失敗事例と対策
過去30年の施工経験から、以下の失敗ケースが頻出します。
事例1: 加圧ポンプの過大選定 新築時に「将来の増築に対応」という名目で、設計流量の2倍のポンプを選定。結果として常に過圧状態となり、5年で給水管継手から漏水が多発。減圧弁の開閉が頻繁で、5年で弁の磨耗により調整不可に陥った。→ 改善策： 必要最小限の流量・揚程でポンプを選定し、将来容量アップが必要な場合はポンプ追加や交換で対応することが長期的に最適です。
事例2: 減圧弁の不適切な設置位置 建物の途中階（15階）にのみ減圧弁を設置し、上階の通気を考慮していない。結果として上階のトイレから逆臭気が発生し、下階への排水逆流が発生。→ 改善策： 階層分岐方式で各分岐の開始点に減圧弁を設置し、同時に各フロアの通気管を屋上まで延伸することで解決。
事例3: 大規模リノベーション時の圧力計算の遺漏 既設建物を改築時、給水器具の台数を大幅に増加させたが、元の加圧ポンプ能力で対応可能と判断。居住開始後、上階のシャワーやキッチンの水圧が不足。同時使用を想定した需要計算が必要であったが、省略されていた。→ 改善策： リノベーション時には必ず改築後の給水給湯負荷を再計算し、ポンプ能力の適否を再検証することが不可欠。
設計・施工チェックリストと現地確認方法
高層建築の給排水工事では、以下のチェックリストに基づいて設計・施工を進めることが推奨されます：
設計段階：
- [ ] 建物高さ・階数・階高を確認し、所要揚程を計算
- [ ] 給水給湯の同時使用水量（ピーク負荷）を算定
- [ ] 加圧ポンプの型式・流量・揚程を決定
- [ ] 各階層の減圧弁ユニット数・設置位置を決定
- [ ] 排水主管・通気管の口径をシミュレーション
- [ ] 各機器（ポンプ・弁・フィルタ）のメンテナンス空間を確保
施工段階：
- [ ] 設置前に加圧ポンプの性能曲線と現地設定圧力を確認
- [ ] 減圧弁の開閉テスト（低流量・高流量の両状態で圧力応答を確認）
- [ ] 全配管のエア抜き・フラッシング完了
- [ ] 各階で実際の給水圧力を測定（圧力計で0.2〜0.3MPaか確認）
- [ ] 排水通気の実流テスト（複数階同時使用時に異臭・逆流がないか確認）
竣工後メンテナンス計画：
- [ ] 加圧ポンプの定期点検（3年ごと、運転時間により短縮可）
- [ ] 減圧弁の動作確認と清掃（5年ごと）
- [ ] 通気管の外壁面での詰まり・破損点検（毎年）
- [ ] 配管内スケール・錆のモニタリング（給水仕様による、鉄管の場合は10年ごと）
高層建築の給排水システムは、一度竣工すると大規模改修まで30〜40年の長期運用が続きます。初期設計の精度とメンテナンス体制の構築が、建物の資産価値と入居者満足度を大きく左右する要素となります。
