ポンプの空運転防止と保護装置の選び方｜設備管理担当者向け完全ガイド

ポンプの空運転とは？なぜ危険なのか

ポンプの空運転とは、ポンプ内部に送液（水や排水）がない状態でモーターが回転し続けることを指します。通常、ポンプはインペラ（羽根車）が液体をかき回しながら搬送しますが、空運転状態では液体によるクッションと冷却がなくなるため、機械的な摩擦熱が急上昇します。結果として、軸受（ベアリング）の焼損、メカニカルシール（軸封装置）の破損、インペラ本体の変形・溶着といった深刻なダメージが数分以内に生じることがあります。

実際の現場でよく見られるのが、受水槽が空の状態で給水ポンプが起動してしまうケースです。断水や水量不足、フロートバルブの誤作動などで受水槽の水位が下がりきったにもかかわらず、ポンプが止まらず運転を続けた結果、交換費用として50万〜150万円以上かかるポンプユニット全損という事故が発生しています。宮城県内でも、マンションの給水ポンプや工場の冷却水循環ポンプで同様のトラブルが報告されています。

空運転の主な発生原因は以下のとおりです。①水源（受水槽・井戸・配管）の水不足、②フロートスイッチや水位センサーの故障、③逆止弁の不具合による送水圧の誤検知、④手動操作ミス（試運転時の配管未充水）、⑤配管内に空気が溜まったエアロック状態。これらのリスクを事前に把握し、適切な保護装置を設置することが設備管理の基本です。

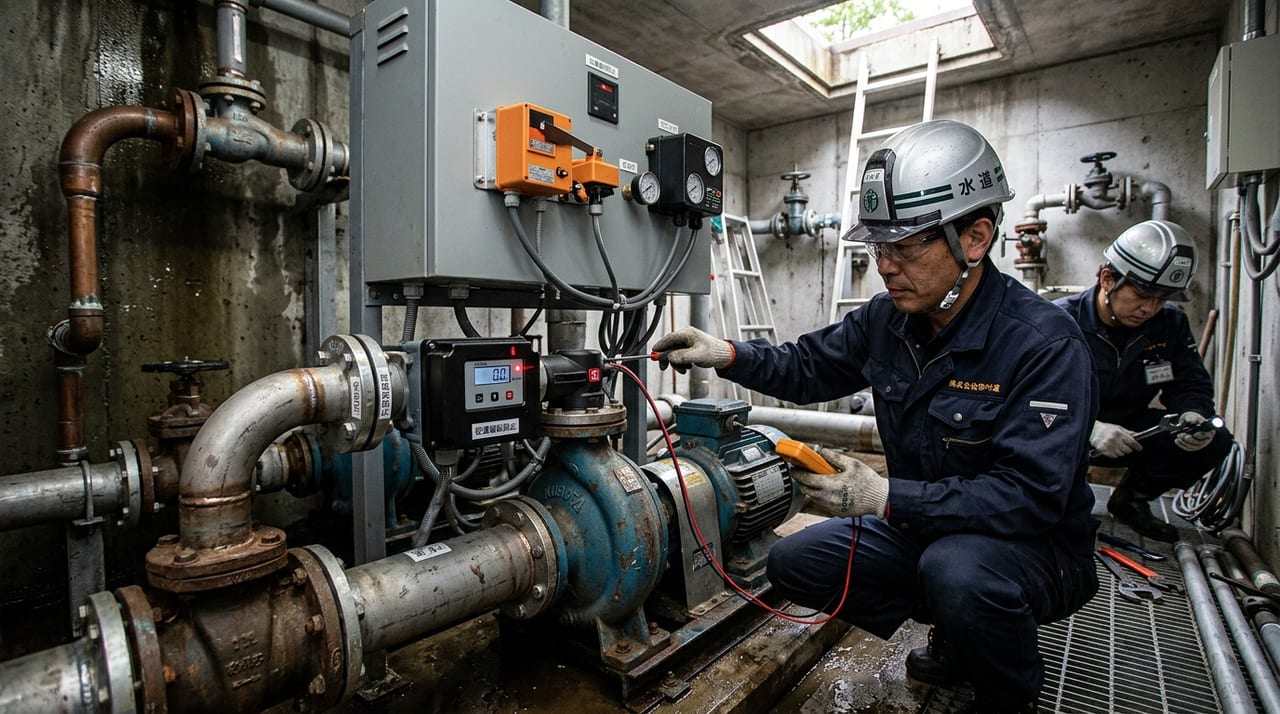

空運転防止のための保護装置の種類

空運転を防ぐ保護装置には複数の種類があり、設備の規模や用途に合わせて選択します。

フロートスイッチ・電極棒式水位センサーは最も基本的な保護手段です。受水槽や排水槽の水位を直接検知し、下限水位でポンプを停止させます。フロートスイッチは構造が単純で安価（1万〜3万円程度）ですが、経年劣化でフロートが水を吸水したり、ワイヤーが絡まったりして誤作動することがあります。電極棒式は腐食環境や汚水槽でも安定して機能しますが、電極へのスケール付着による感度低下に注意が必要です。定期的な清掃と動作確認が欠かせません。

圧力スイッチ・差圧スイッチは、吸込み側の圧力低下を検知してポンプを停止させる装置です。水がなくなると吸込み圧力が急低下するため、この変化をトリガーに保護回路が働きます。配管内のエアロックにも対応できる点が特徴ですが、設定圧力の調整が難しく、専門業者による初期設定が必要です。

流量スイッチ・フロースイッチは、実際の流量を検知するタイプです。ポンプが運転していても流量がゼロであれば空運転と判断して停止します。逆流防止弁と組み合わせることで信頼性が高まります。ただし、低流量域での感度が設備によって異なるため、選定時に定格流量との整合性を確認することが重要です。

モーター保護リレー（過負荷・単相保護）は、電気的な保護装置です。空運転時はポンプ負荷が下がるため、電流値が変化します。この変化を検知して停止する「過負荷保護」に加え、電源の1相が断線した場合の「単相運転保護」も兼ね備えた製品が一般的です。コスト効率が高く、既存制御盤への後付けも可能なことから広く普及しています。

建物種別・用途別の保護装置選定ポイント

保護装置の選び方は、設備の種類と使用環境によって異なります。

マンション・集合住宅の給水ポンプ（加圧ポンプ・直結増圧ポンプ）では、水位センサーと圧力スイッチの二重保護が標準的です。特に東北・宮城地区では冬季の断水リスクがあるため、低水位での自動停止と警報発報（管理室への通報）をセットで設置することを推奨します。インバータ制御のポンプユニットには、最近では空運転保護機能が標準搭載されている機種も増えています。既設ポンプが旧式の場合は、改修時に保護機能付きユニットへの交換を検討してください。

飲食店・業務用厨房の排水ポンプ（汚水・雑排水ポンプアップ）では、槽内の汚れによるフロートスイッチの誤作動が多発します。油脂や固形物が多い環境では電極棒式よりも超音波式水位センサーが安定しており、メンテナンスの手間も大幅に削減できます。また、グリストラップと排水槽が近接している場合、臭気による電極腐食にも注意が必要です。

工場・プラントの冷却水循環ポンプ・薬液ポンプでは、空運転によるメカニカルシール破損が化学物質漏洩につながる可能性があります。この用途では差圧スイッチ＋流量スイッチの二重保護に加え、異常停止時の警報システムとの連動が必須です。また、薬液は粘度が水と異なるため、流量スイッチの選定には流体の物性値（粘度・密度・腐食性）を必ずメーカーへ伝えてください。

保護装置の設置工事と定期点検

空運転防止装置の設置工事は、ポンプの種類や設置環境によって工事内容が異なります。フロートスイッチの追加設置であれば半日〜1日で完了するシンプルなケースが多いですが、制御盤の改造を伴う場合は2〜3日の工期が必要になることもあります。費用の目安は、フロートスイッチ追加（材工込み）で3万〜10万円程度、圧力スイッチ＋配線工事で8万〜20万円程度、制御盤改造を含む本格的な保護回路設置では30万〜80万円程度です。

設置後の定期点検も欠かせません。少なくとも年1回は実際に低水位状態を模擬してポンプが停止するかを確認するテストが必要です。フロートスイッチは浮き球を手で持ち上げてスイッチのON/OFFを確認します。電極棒は清掃後に絶縁抵抗測定（目安：1MΩ以上）を行います。圧力スイッチは設定圧力での作動確認と、測定値のドリフト（ずれ）チェックが重要です。

宮城県内では建物設備の老朽化が進む物件が多く、「昔つけた保護装置がいつの間にか機能していなかった」というケースも珍しくありません。定期点検契約を専門業者と締結することで、見落としを防ぐことができます。

空運転で故障したポンプの修理と交換費用

残念ながら空運転で焼損してしまったポンプは、修理か交換かの判断が必要です。修理が可能なケースはメカニカルシールと軸受の交換のみで済む場合で、修理費は5万〜20万円程度です。インペラや軸、ポンプケーシングにまで損傷が及んでいる場合は、部品の入手性や工数を考えると新品交換のほうがコスト・工期ともに有利なことが多いです。マンション向けの標準的な加圧給水ポンプユニット（三相200V 1.5kW程度）で本体価格30万〜80万円、工事費10万〜20万円が目安です。

ポンプ交換後は、なぜ空運転が発生したのかの原因究明と再発防止策の実施が最優先です。保護装置を後付けしないまま同じポンプを設置しても、同様のトラブルが繰り返されます。「ポンプが壊れた→交換した」というサイクルを繰り返している建物は、保護装置の見直しで根本解決できます。

まとめ

ポンプの空運転は、適切な保護装置の設置と定期点検によって大部分が予防できます。水位センサー・圧力スイッチ・流量スイッチなど複数の保護手段を組み合わせることが、信頼性向上の鍵です。特に受水槽方式の給水ポンプや地下排水ポンプを管理する建物オーナー・管理担当者の方は、現状の保護装置の設置有無と動作確認状況を今一度チェックされることをお勧めします。森工業では、現地調査・保護装置の選定・設置工事・定期点検まで一貫して対応しております。宮城県内であればお見積りは無料ですのでお気軽にご相談ください。
