地震による配管破裂のメカニズムと被害パターン
日本は地震多発国であり、大規模地震のたびに水道管の破裂・断裂による断水被害が報道されます。2011年の東北地震では仙台市内の水道管破裂が相次ぎ、復旧に数日から数週間を要した地域も少なくありません。建物内の配管も同様に、地震時の揺れによる損傷リスクにさらされています。
配管破裂が生じるメカニズムは複雑ですが、主要な原因は以下の3つです：
1. 慣性力による管体のひずみ 地震時、建物は大きく揺れます。この揺れに応じて、配管も同時に変形を強いられます。特に硬い材質の配管（鋼管・鋳鉄管）では、ひずみに追従できず、破裂点に応力が集中します。階間を縦に貫通する立管では、上下層の建物揺れの位相差により、管体自体にねじれや曲げが加わります。
2. 接続部（継手・分岐）での応力集中 配管と構造体の固定方法が不適切な場合、接続部に過剰な応力が発生します。特に壁内埋め込み配管で、構造躯体との間に隙間がない場合、地震時に配管が建物躯体に拘束されて、接続部が損傷します。
3. 配管支持間隔の過大化 支持間隔が長すぎると、地震時に管体が自由に揺れ、支持点での応力が集中します。実務では支持間隔を短縮することが耐震対策の基本になります。

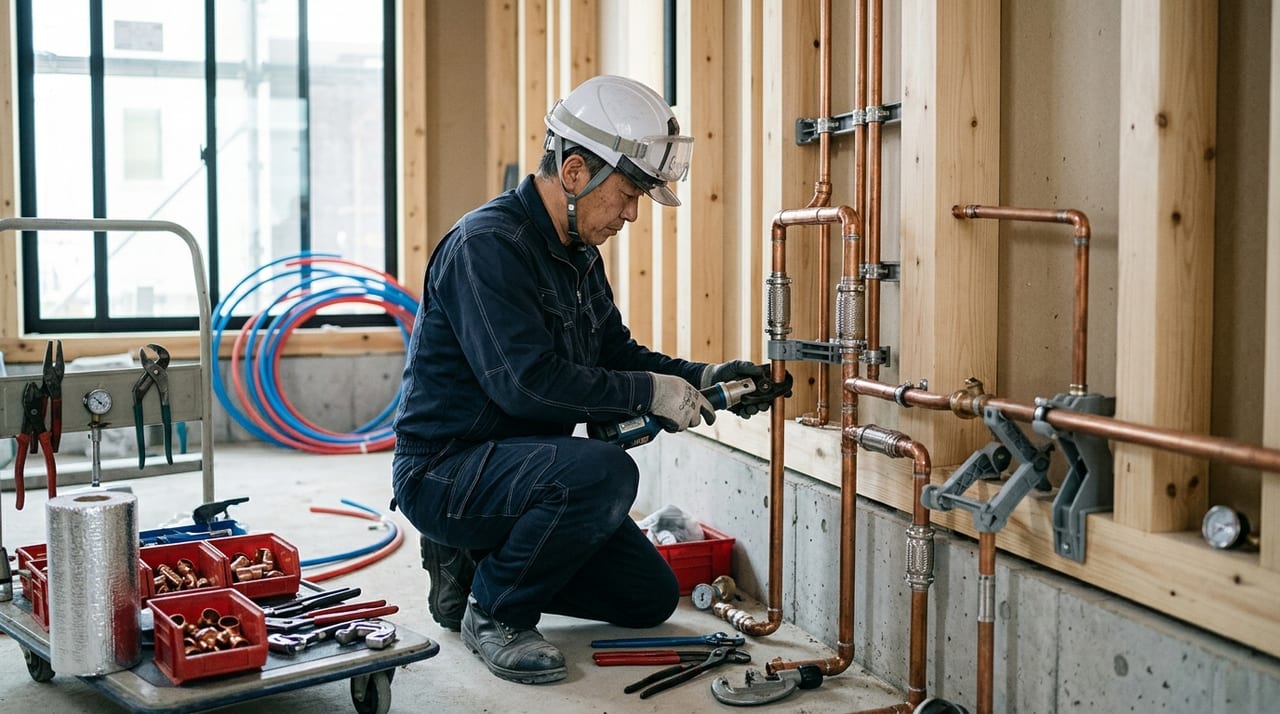

配管設計時の耐震基準と規制
日本の配管設計基準は、建築基準法・給水条例・各種ガイドラインに分散しています。
建築基準法（一般構造）： 建物全体の耐震性能によって、配管の耐震等級が決まります。通常の住宅・商業施設では「等級1」（建築基準法の最低限）が標準です。高層建築やクリティカル施設（病院・消防署）では「等級2〜3」の強化が求められます。
給水配管の耐震基準： 給水管は一般構造部材とは異なる扱いを受けます。配管支持間隔については、設計上の目安として次のような考え方が用いられます：
- 鋼管（スチール）：2m以下
- 塩化ビニル管（VP・VU）：1.5m以下
- 硬質塩ビ管（HIVP）：1.5m以下
- 可撓性配管（フレキシブルホース）：0.6m以下（器具直前など）
これらは地震時の配管損傷を防ぐための目安であり、新築・リノベーションを問わず設計に取り入れることが望まれます。実際に適用される基準値は管種・口径・施工部位などによって異なるため、所管の水道事業者の基準や関連する技術基準でご確認ください。
既設建物の耐震改修： 既設建物で支持間隔が基準を超える場合、耐震改修の対象になることがあります。自治体によっては耐震改修に対する補助制度が設けられ、配管工事と一体の耐震補強が進められるケースもあります。補助の名称・対象・要件・募集期間は年度ごとに変わるため、最新の内容はお住まいの自治体の窓口・公式サイトでご確認ください。
配管材料の耐震選定と可撓性設計
配管材料の選択は、耐震性能を大きく左右します。
鋼管（スチール配管）： 最も一般的な給水配管材です。強度が高く、圧力に強いメリットがある一方、地震時の曲げに弱く、ねじ山切削部での破裂リスクがあります。耐震設計では、鋼管の支持間隔を1.5m以下に短縮し、分岐部に可撓性ジョイント（フレキシブルジョイント）を組み込むことが推奨されます。
塩化ビニル管（VP・VU管）： 低圧排水・通気に多用されます。可撓性があるため地震時の動きに追従しやすく、配管単体の破裂リスクは鋼管より低い。ただし継手の脱落リスクがあり、継手前後の支持を厳密にする必要があります。
架橋ポリエチレン管（PEX）： 近年、リノベーションで採用が増加しています。高い可撓性と耐圧性を兼ね備え、地震時の動きに追従しやすいメリットがあります。温度変化にも強く、地下埋設配管でも凍結割れのリスクが低い。ただし紫外線劣化に弱いため、屋外露出施工は避ける必要があります。
可撓性配管（フレキシブルホース）： ステンレス編組で覆われた内部ゴム管です。极めて高い可撓性があり、地震時の動きに追従します。器具直前の接続部、構造躯体が大きく動く部位での使用に適しています。ただし耐久性が低く（一般に10〜15年）、定期交換が必要です。
耐震設計の実務的アプローチ： 単一材料ではなく、複合利用が一般的です。例えば、幹線配管（立管など）は鋼管で圧力と強度を確保し、器具分岐部ではフレキシブルジョイントを挿入。壁内埋設部は架橋ポリエチレン管で可撓性を確保する、という多層設計が採用されます。
支持・固定方法と実装パターン
配管の支持・固定は、耐震性の核になる要素です。不適切な固定は地震時に破裂を招き、適切な固定は損傷を最小化します。
支持間隔の基準（水平・垂直配管）：
水平配管の支持間隔：
- 鋼管（φ20mm）：2.0m以下
- 鋼管（φ25mm以上）：1.5m以下
- 塩ビ管（全サイズ）：1.5m以下
- 可撓性配管：0.6m以下
垂直配管（立管）の支持間隔：
- 鋼管：3.0m以下
- 塩ビ管：1.5m以下（建物1階分ごと）
立管の場合、各階の床スラブを支持点にすることで、地震時の上下層相対変位の影響を局所化できます。
固定方法の種類：
- 剛固定（鉄製クリップ、タイラップ）
配管を建物躯体に強く固定し、相対変位を制限する方法です。木造建築では根太や梁に直結、RC造ではコンクリートボルトで躯体に固定。短い支持間隔と組み合わせることで、耐震性能が最大化されます。
- 弾性支持（ダンパー付きクリップ、アイソレータ）
配管と躯体の間にゴム・スプリングを挿入し、地震振動を吸収する方法です。固定がやや緩いため、通常の配管移動には許容できますが、支持間隔をさらに短くして補う必要があります。
- スルーアンカー＋可撓性ジョイント
壁貫通部に可撓性ジョイントを組み込み、相対変位を吸収する方法です。高層建築や大規模構造躯体の相対動きが大きい部位で多用されます。
実装パターン事例：
新築マンション（RC造15階）の給水立管：
- 各階床スラブで支持（間隔3.5m）
- 床貫通部に可撓性ジョイントを挿入
- 器具分岐部（洗面台・キッチン）の直前にフレキシブルジョイント組込み
- 結果：地震時相対変位を局所化し、配管破裂リスクを最小化
既設木造住宅の耐震改修（給排水共用）：
- 根太・梁への支持間隔を1.5m以下に短縮
- 既設鋳鉄排水立管を架橋ポリエチレン管で交換
- 床下配管の全量を可撓性配管化
- 結果：配管支持を簡素化し、耐震リスクを低減
実務における耐震補強事例と失敗ケース
過去の耐震改修工事から、成功と失敗の事例を紹介します。
成功事例：仙台市内のビジネスホテル耐震化プロジェクト 竣工が1980年代で、既設配管の支持間隔が3〜4mと基準外。大規模地震対策として、給水・排水・通気すべてを改修。
施工内容：
- 給水立管を鋼管（既設）から架橋ポリエチレン管に交換
- 各階での支持間隔を1.5m以下に短縮
- 床スラブ貫通部全て可撓性ジョイント化
- 排水立管（鋳鉄管）をVP管に交換、支持を強化
結果：工期3ヶ月、宿泊部屋への影響を最小化しながら完工。その後数年間の運用で配管トラブルなし。耐震補強後の大きな地震では、配管系統の損傷が報告されていません。
失敗事例1：支持間隔の部分的な強化のみ 築25年の商業ビルで給水立管の耐震補強を実施。コスト削減のため、最下層（1〜2階）のみ支持を強化し、上層部は既設のままとした。2年後、中層階の配管から漏水が発生。原因は、上層部での相対変位が下層の強化部で局所化され、中層の継手に応力集中が起きたことでした。→ 教訓： 耐震補強は全階を均等に実施することが原則。部分的な補強は新たなリスクを生み出す可能性があります。
失敗事例2：可撓性材料への過度な期待 新築アパートで「可撓性配管を使用すれば耐震対策は完全」と判断。支持間隔の基準を守らずに施工を進めた。竣工後のテナント入居時に複数の漏水箇所が発生。可撓性材料も長期運用では劣化し、支持不足では地震時の配管損傷リスクは回避できないことが判明。→ 教訓： 材料の可撓性と支持強化は両立が必須。単一対策では不十分です。
チェックリストと既設建物の改修計画
耐震配管設計・施工のためのチェックリスト：
新築設計段階：
- [ ] 建物の耐震等級と地震応答スペクトルを確認
- [ ] 給排水配管の支持間隔基準を設定（水平1.5m、垂直3.0m以下を原則）
- [ ] 材料選定：幹線は鋼管、分岐は可撓性、器具直前はフレキシブル
- [ ] 床貫通部・壁貫通部に可撓性ジョイント配置
- [ ] 支持固定金具の仕様確認（剛・弾性・スルーアンカー別に)
- [ ] 熱膨張対策（特に給湯配管）と地震対策の両立確認
施工段階：
- [ ] 支持金具の施工間隔を実測で確認（計画値 < 実績値の場合は再施工）
- [ ] 可撓性ジョイント挿入位置の確認（床貫通・壁貫通・分岐部）
- [ ] 器具接続部の試験運用（給水圧力・給湯温度での漏水確認）
既設建物の診断：
- [ ] 支持金具の間隔測定（基準値超過箇所の抽出）
- [ ] 配管材料と経過年数の確認（鋳鉄・鋼管の腐食程度）
- [ ] 継手部の腐食・漏水兆候の目視（既に応力が集中している可能性）
- [ ] 構造躯体の耐震診断結果との整合確認（躯体の耐震等級と配管基準の乖離がないか）
改修計画策定：
- [ ] 改修の優先順位決定（耐震診断で判定された危険レベルに応じた段階化）
- [ ] 給水・排水・通気それぞれの改修スコープ決定
- [ ] 使用材料の選定（既設との互換性・温度環境・保守性を総合判断）
- [ ] 工期・予算・居住者への影響を含むタイムラインの策定
地震は予測不可能な自然現象ですが、設計・施工段階での耐震配慮により、損傷リスクを大幅に低減することは可能です。新築・改修を問わず、適切な基準に基づいた配管設計が建物全体の安全性と資産価値を守る投資となります。
