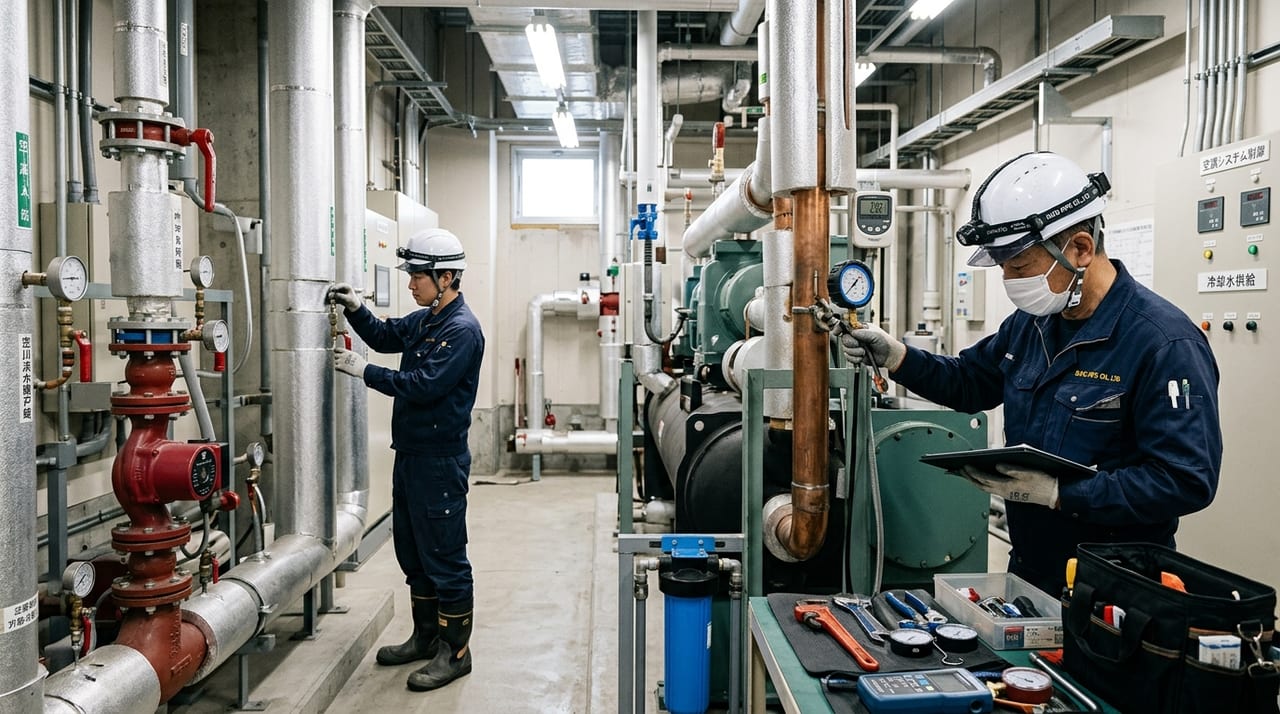

オフィスビル空調配管工事の全体像
オフィスビルや大規模商業施設の空調設備は、一般住宅と比べて配管システムが格段に複雑です。ビル用マルチエアコン（VRV/VRFシステム）や中央空調方式では、冷媒配管・冷温水配管・ドレン配管・換気ダクトを組み合わせて建物全体に冷暖房を供給します。高層階をまたいで縦横に走るこれらの配管は、設計から試運転まで各フェーズで精密な管理が求められます。
空調配管工事の品質は、設備の省エネ性能と長期信頼性に直結します。保温施工が不十分だと結露や熱損失が生じてエネルギー効率が低下します。また冷媒漏洩はフロン排出抑制法違反にもなるため、施工精度の確保は法令遵守の面でも必須です。本稿では部材選定から施工完了までの一連のプロセスを詳解します。

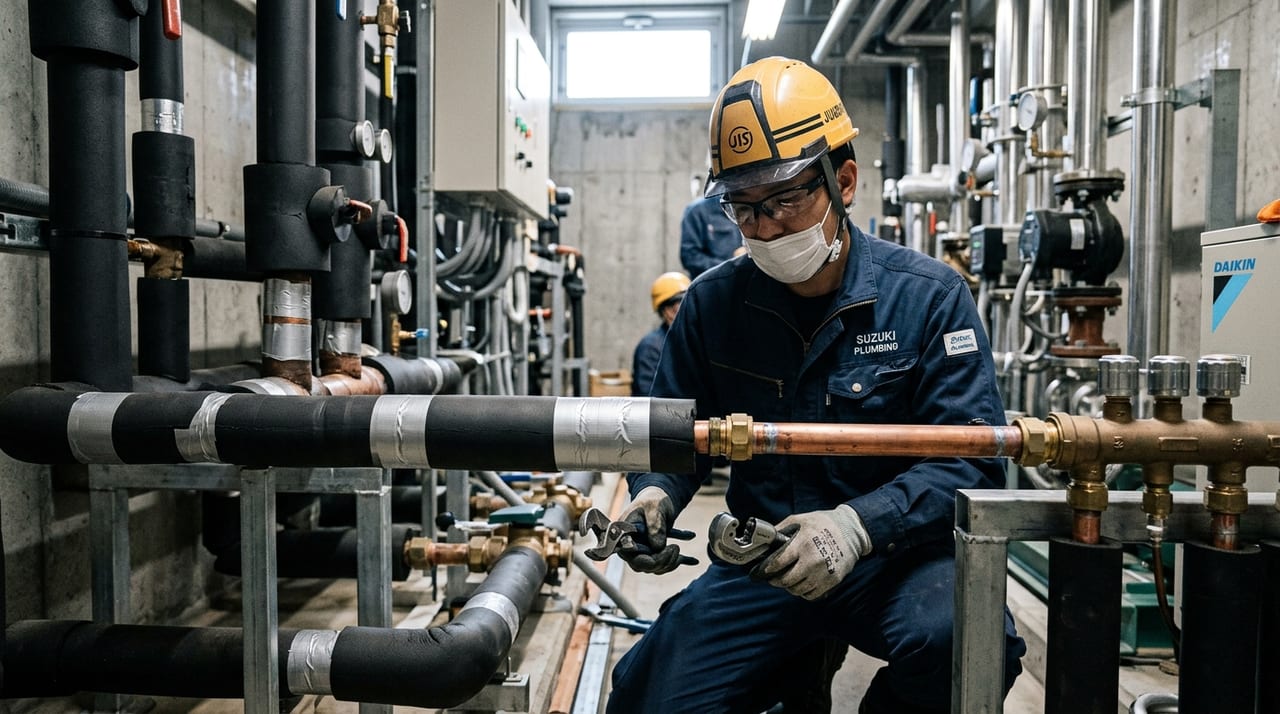

主要部材の選定基準
冷媒配管（VRVシステムの場合）
ビル用マルチエアコンでは、室外機と各フロアの室内機を冷媒配管で接続します。使用冷媒はR410AまたはR32が主流で、いずれも高圧冷媒のため、JIS B 8607に基づく専用銅管（肉厚規格品）を使用します。
配管径の選定はメーカー設計ツールで算出します。基本的な考え方として、液管は系統全体の冷媒量を均等に分配できる径、ガス管は圧力損失が許容範囲に収まる径を選びます。分岐ヘッダーには専用の分岐ユニット（リフリジェラントディストリビューター）を使用して、各室内機への冷媒分配を適正化します。
高層ビルでは室外機と室内機の高低差が問題になります。多くのメーカーで高低差の上限は50〜90m程度に設定されており、これを超えると冷媒の油戻りが不十分になりコンプレッサーが損傷します。超高層ビルでは中間機械室にサブ冷凍サイクルを設けるケースもあります。
冷温水配管（中央空調方式）
大規模施設では熱源機器（チラー）で生成した冷水・温水を配管で各空調機（AHU/FCU）に送る中央空調が採用されることがあります。この場合の配管は炭素鋼管（SGP/STPG）またはステンレス管を使用します。
腐食対策として、水質管理（防錆剤・pH管理）と配管材料の組み合わせが重要です。銅管と鉄管を混在させると電食（ガルバニック腐食）が進行するため、材質を統一するか、異種金属接続部に絶縁継手を使用します。大径管の接続には溶接またはグルーブ接合（ビクトリック継手）が用いられ、施工速度と気密性のバランスをとります。
断熱・保温材
冷媒配管の保温は、冷媒漏洩を防ぐとともに結露・熱損失を抑制します。保温材には発泡ポリエチレン製の保温チューブやグラスウール保温筒（アルミガラスクロス巻き）が使われます。冷水配管は外気との温度差が大きく結露しやすいため、防湿層（ポリエチレンフィルム）を確実に施工することが必須です。
保温厚さの選定基準は省エネ基準（建築物省エネ法）に準拠し、配管径・流体温度・設置環境によって変わります。屋外露出部には耐候性のある保護テープ（ラッキング）を巻き、紫外線・雨水による劣化を防ぎます。
施工フロー：事前準備から試運転まで
フェーズ1：施工前準備
施工図（BIM/CADで作成された配管ルート図）を現場で確認し、天井内スラブの障害物・構造部材・他設備との干渉を事前にチェックします。空調配管は電気・給排水・消防設備と同じ天井内空間を共有するため、総合施工図による調整が不可欠です。着工前に関係業者で合同確認会を開き、配管ルートの優先権と回避策を決定します。
支持金物（吊り金物・アンカーボルト）の位置は躯体コンクリートへの打設前に決定し、インサートを埋め込みます。後施工アンカーでも対応可能ですが、打設前インサートの方が強度・コスト両面で優れます。
フェーズ2：配管施工
配管の切断・加工・接続は一連の流れで行います。冷媒用銅管はパイプカッターで切断し、バリ取り（リーマー処理）を確実に行います。切粉や異物が残留するとコンプレッサー損傷の原因になるため、フレア加工・ろう付け前の内部清掃は徹底します。
ろう付け（ブレージング）作業では、窒素フロー（不活性ガス封入）を行いながら銀ろうで接合します。窒素を流さずにろう付けすると接合部内面に酸化膜（ブラックオキサイド）が形成され、膨張弁の詰まりや性能低下を招きます。この作業は「第一種フロン類充填回収業者」または「高圧ガス製造保安責任者」の資格保有者が実施する必要があります。
冷温水配管の溶接は、溶接技能者の資格確認と溶接手順書（WPS）の整備が必要です。施工後は溶接部の外観検査と非破壊試験（浸透探傷・超音波探傷）を実施します。
フェーズ3：気密試験・真空引き
冷媒配管の施工完了後、窒素ガス加圧による気密試験を行います。試験圧力はメーカー指定値（R32系統では設計圧力の1.5倍程度）まで加圧し、24時間以上保持して圧力降下がないことを確認します。
気密確認後は真空引きを実施します。真空ポンプで系統内を-0.1MPa（500μmHg以下）まで減圧し、バルブを閉じて30分以上の真空保持確認（真空リークテスト）を行います。水分が残存したまま冷媒を充填すると、冷凍サイクル内で氷結・スラッジが発生し、機器の寿命を大幅に短縮します。
フェーズ4：試運転・調整
冷媒充填後、試運転を実施します。確認項目は以下の通りです。
- 各室内機の吹き出し温度・風量
- 系統ごとの冷媒圧力（低圧・高圧）
- 過熱度（スーパーヒート）・過冷却度（サブクール）の適正範囲内確認
- ドレン排水の正常流下
- 異音・振動の有無
VRVシステムでは試運転ソフトウェアで各室内機への冷媒分配量を自動調整（コミッショニング）する機能があります。施工精度を補正できる有用なプロセスですが、配管施工の品質が悪いと調整限界を超えるため、正確な施工が大前提です。
品質管理と記録
大規模施設の空調配管工事では、施工記録の整備が法令・品質保証の観点から求められます。主な管理項目は次の通りです。
施工記録として残すべき項目：
- 配管材料の材料試験成績書（ミルシート）
- ろう付け作業者の資格証写し
- 気密試験・真空試験の記録表（加圧値・時間・確認者署名）
- 冷媒充填量の記録（フロン排出抑制法に基づく管理台帳）
- 保温施工の検査写真（特に防湿処理部分）
フロン排出抑制法（改正フロン法）では、第一種特定製品（業務用冷凍冷暖房機器）の設置・整備時に冷媒充填量の記録・保管が義務付けられています。記録は機器廃棄まで保存が必要であり、施工業者から建物管理者への引き渡しが必須です。
まとめ：大規模空調配管は設計・施工・記録の三位一体
オフィスビルや商業施設の空調配管工事は、部材選定の適否・施工精度・試験記録の三つが揃って初めて高品質な設備として機能します。特に冷媒配管では、気密試験と真空引きのプロセスを省略・簡略化した施工が後のトラブルの大半を占めます。
森工業株式会社は、設計段階からの配管ルート計画、施工・試運転調整、フロン法対応の管理台帳整備まで一貫して対応しております。オフィスビル・商業施設の空調配管工事についてのご相談は、お気軽にお問い合わせください。
