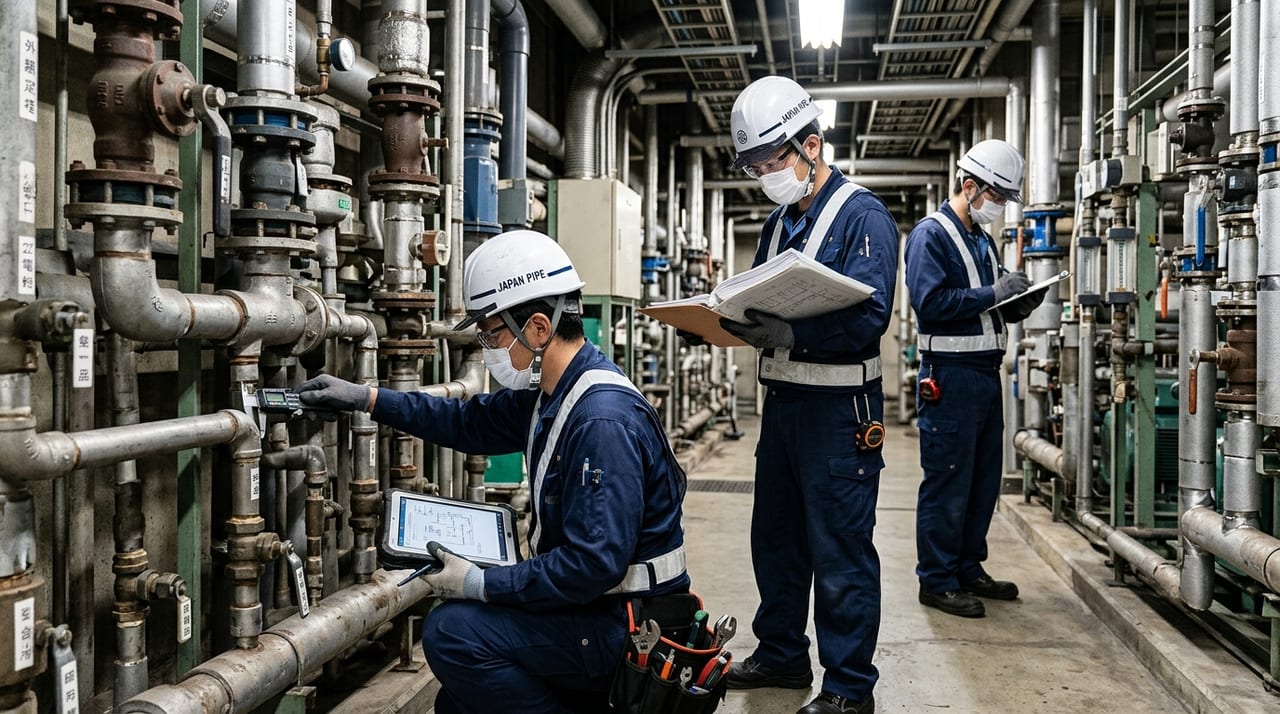

配管図面・設備台帳が無い工場やビルの現況調査｜長期修繕計画に使えるデータ化の進め方

図面が無いまま改修計画を立てるとどうなるか

配管図面や設備台帳が整っていない状態で改修や更新を進めようとすると、次のような支障が生じます。

• 見積り段階で配管ルートを推定するしかなく、実際に壁や床を開けてみないと正確な工事範囲が確定しない
• バルブや弁栓の位置が分からず、断水・停止範囲を絞り込めないため、稼働エリアへの影響が想定より広がる
• 過去の増設・改修履歴が引き継がれておらず、担当者が交代するたびに現地確認からやり直しになる
• 消防・保健所など各種立入検査で配管系統の説明を求められた際に、その場で回答できない
• 長期修繕計画やライフサイクルコストの試算をしようにも、対象設備の数量・仕様が正確に把握できない

これらは工事費用が割高になる直接の原因になるだけでなく、稼働中の生産ラインや営業中の店舗を止める時間を不必要に延ばしてしまう要因にもなります。特に24時間稼働の工場やプラントでは、停止範囲の見込み違いが機会損失に直結するため、図面の有無が改修計画の精度を大きく左右します。また、複数のテナントが入る商業施設や賃貸ビルの共用部では、専有部との配管の境界が不明確なまま工事範囲を決めてしまい、後から入居者との調整がこじれるケースも見られます。図面が整っていれば、こうした境界の確認や関係者への説明も短時間で済ませられます。

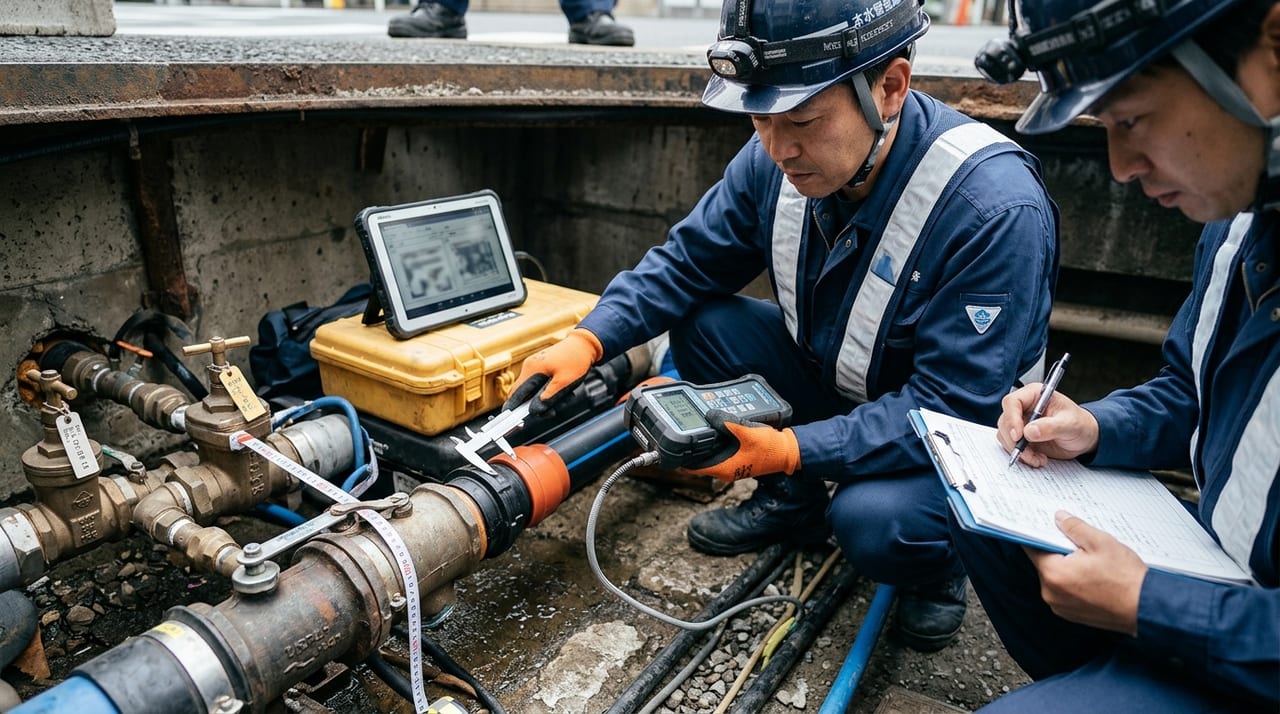

現況調査で確認すべき項目

図面が無い、または現況と合わない建物では、まず配管の現地調査から着手します。調査で押さえておきたい主な項目は以下のとおりです。

1. 給水・給湯・排水・消火など系統別の配管ルートと管種・口径
2. 各系統の主要バルブ・弁栓・ヘッダーの設置位置と操作範囲
3. 受水槽・高架水槽・ポンプ・熱源機器など主要設備の仕様と設置年
4. 天井裏・床下・ピット・シャフト内など目視しにくい経路の配管状況
5. 過去の増設・撤去・切り回しの痕跡（未使用配管・盲栓の有無を含む）

現地調査では、配管の保温材や外装を傷めないよう最小限の点検口開放で確認を進め、必要に応じて配管内部の状況を非破壊的な方法で確認します。調査結果は現場でメモに残すだけでなく、その日のうちに図面へ反映しておくと、後日の記憶違いによる転記ミスを防げます。

天井裏やピットのように人が入りにくい経路については、無理に立ち入らず、点検口や既存の開口部からの確認を優先します。どうしても目視できない区間は「未確認区間」として図面上に明示しておき、次回の改修や設備更新のタイミングで確認する計画にしておくだけでも、後任者が同じ場所で迷わずに済みます。

台帳・系統図としてデータ化する際のポイント

現況調査で得た情報は、次に使う人が迷わず読み取れる形に整理して初めて価値を持ちます。データ化にあたっては、次の点を意識するとその後の維持管理に活用しやすくなります。

• 系統ごとに色分け・記号を統一し、給水・給湯・排水・消火など用途を一目で区別できるようにする
• バルブ・弁栓には管理番号を付け、操作対象の範囲（どのエリアが止まるか）を系統図と対応させる
• 設備の設置年・型式・更新履歴を台帳に記録し、更新時期の判断材料として残す
• 紙図面だけでなく電子データでも保管し、複数の担当者が同時に参照・更新できるようにする
• 増改築や修繕工事のたびに図面を更新するルールを社内で決めておく

一度に建物全体を完璧な図面へ仕上げようとすると着手のハードルが上がるため、まずは主要系統だけでも整備し、優先度の高いエリアから段階的に精度を上げていく進め方も現実的です。生産ラインに近い区画や漏水・詰まりのトラブルが繰り返し起きている系統から着手すれば、限られた予算でも効果を実感しやすくなります。

定期的な見直しが改修コストを抑える

図面と台帳は作って終わりではなく、設備の状態と歩調を合わせて更新し続けることに意味があります。点検や小規模な修繕の都度、変更箇所を反映しておけば、次に大規模な改修や更新計画を立てる際の調査コストを大きく圧縮できます。逆に更新を怠ると、数年後には再び現況と乖離してしまい、調査をやり直す羽目になりかねません。

見直しのタイミングは、法定点検や消防設備点検など既存の点検スケジュールに合わせると、現場の立ち入りが重複せず効率的です。点検で異常が見つかった箇所や、修繕・改修を行った箇所を都度反映していけば、特別な予算を組まなくても図面の精度を維持できます。
