熱交換器の配管工事ガイド｜種類・施工・メンテナンスの基礎知識

熱交換器とは？配管工事との関わり

熱交換器（ヒートエクスチェンジャー）は、温度の異なる2つの流体の間で熱エネルギーを移動させる装置です。工場の冷却設備、ビルの空調システム、病院の熱源設備、食品工場の殺菌ラインなど、産業・業務用設備のあらゆる場面で使われています。

熱交換器本体は機械設備ですが、その前後には必ず給液配管・返液配管・バイパス配管・ドレン配管・安全弁接続配管などが必要です。配管工事業者の役割は、熱交換器を適切に機能させるためのこれらの配管系統を設計・施工・管理することです。

熱交換器に接続される配管の不具合は、熱交換効率の低下だけでなく、漏水事故・腐食による設備損傷・生産ライン停止など重大なリスクにつながります。施工段階での適切な設計と、運用後の定期点検が欠かせません。

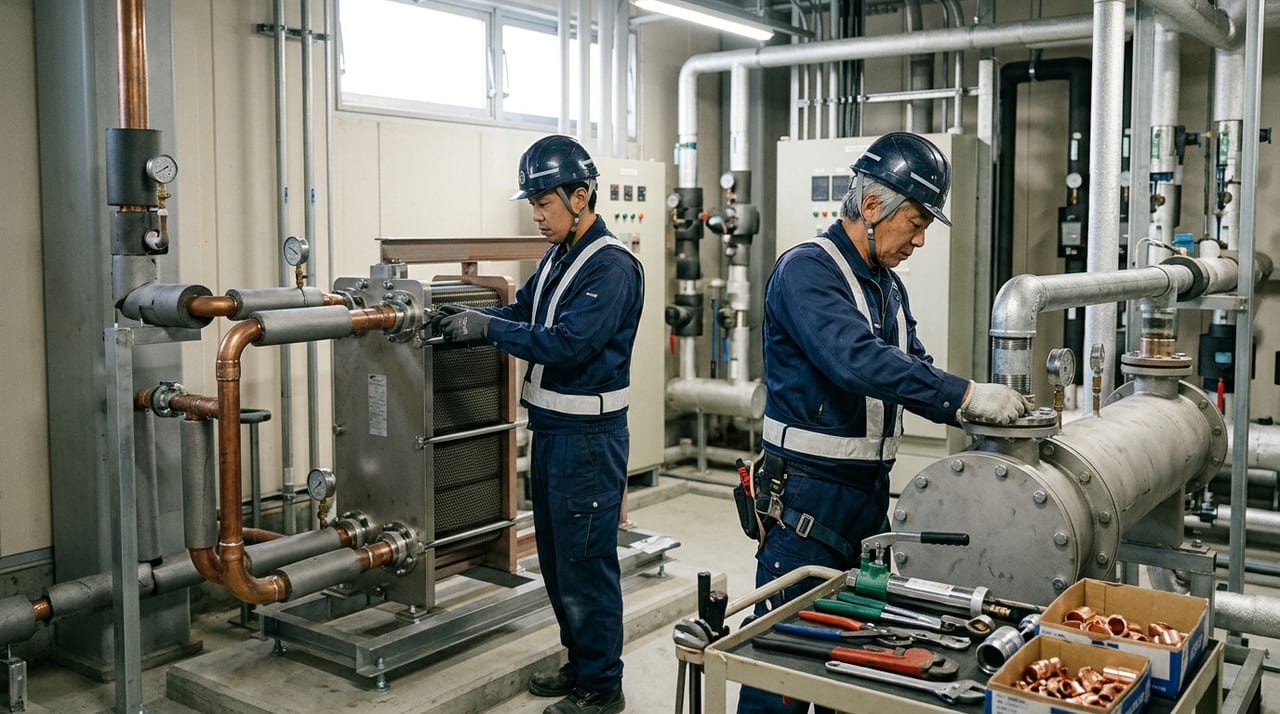

熱交換器の主な種類と配管設計の違い

プレート式熱交換器

薄い金属プレートを多数重ねた構造で、プレート間の細い流路を高温・低温の流体がそれぞれ流れながら熱交換します。コンパクトで熱交換効率が高いため、ビル空調・食品工場・医療施設などで広く採用されています。

配管接続は通常4口（一次側入出・二次側入出）で、接続径は25A〜150A程度が多く見られます。ガスケット式の場合は分解点検のためのスペース確保が必要で、配管取り回しの際にはメンテナンス空間を見込んだ設計が求められます。

シェル＆チューブ式熱交換器

円筒形のシェル（胴体）内に多数のチューブ（管）を束ねた構造で、シェル側とチューブ側にそれぞれ異なる流体を流します。圧力・温度条件が厳しい工場プラントや石油・化学設備で標準的に使われ、耐久性・整備性に優れています。

接続配管は高圧・高温に耐える材質（炭素鋼・ステンレス・合金鋼など）の選定が重要で、フランジ接続が基本です。シェル側とチューブ側で流体の種類・圧力が大きく異なる場合、配管系統ごとに圧力クラスを分ける設計が必要です。

空冷式熱交換器

ファンで外気を当てて管内の流体を冷却する方式で、冷却水設備が不要なため設置コストを抑えられます。工場の油冷却や圧縮空気のアフタークーラーなどに使われ、屋外設置が多いため耐候性・防錆対応の配管材料の選定が重要です。

熱交換器配管工事の主要ポイント

配管材料の選定

熱交換器の流体条件（温度・圧力・腐食性）に合わせた材料選定が施工品質を左右します。

配管内の錆・スケールは熱交換器の細流路を詰まらせる原因になるため、接続前のフラッシング（配管洗浄）と異種金属腐食（電食）の防止措置も重要です。

膨張・熱応力への対応

蒸気配管や高温水配管では、運転中と停止時の温度差によって配管が大きく膨張・収縮します。熱交換器接続部に直接この力が加わると、フランジ接合部のリーク・熱交換器本体へのノズル損傷が起こります。

対策としてエキスパンションジョイント（伸縮継手）や配管のU字形状による自然吸収、スプリングサポートによる支持設計が必要です。特に大口径・高温の蒸気系配管では熱応力計算を行い、支持間隔と伸縮継手の設置位置を適切に決定することが求められます。

バイパス配管とコントロールバルブ

熱交換器は流量・温度を調整しながら運用するため、バイパス配管と流量調整弁（コントロールバルブ）の設置が標準的な構成です。バイパスを設けることで、熱交換器のメンテナンス中も設備を完全停止させずに運用継続が可能になります。

コントロールバルブは電動・空気式などの自動調節弁を使用することが多く、配管設計時にはバルブの設置スペース・アクチュエータの向き・メンテナンス動線を考慮する必要があります。

ドレン配管・ベント配管

蒸気系の熱交換器では、凝縮水（ドレン）の排出が適切に行われないと熱交換効率が著しく低下し、ウォーターハンマー（水撃）が発生することがあります。スチームトラップを適切に配置し、ドレン配管に十分な勾配（1/100以上）を確保することが必要です。

また、配管系統の最高部にはベント弁（エア抜き弁）を設けて、起動時のエア抜きと停止時の真空破壊を確実に行います。ベント口の向きや排気先の安全確保も施工図に明記する必要があります。

施工時の注意点と検査

圧力試験

熱交換器の配管接続後は、運転圧力の1.5倍以上の圧力で水圧試験を実施します。試験圧力・保持時間は設計仕様書または消防法・労働安全衛生法などの法令要件に従い記録を残します。気密性が特に重要な系統では、水圧試験後に気密試験（窒素ガス使用）を追加で行う場合もあります。

洗浄・フラッシング

配管接続後、試運転前に系統全体を洗浄します。フラッシング（水や薬品による洗浄）で配管内のゴミ・スケール・溶接スラグを除去してから熱交換器本体に接続することで、細流路の詰まりを防止します。食品・医薬・純水系統では、さらにCIP洗浄（Clean-In-Place）や化学洗浄が要求されることがあります。

保温工事

高温・低温の熱交換器配管には保温工事が必要です。グラスウール・ロックウール・フォームガラスなどの保温材を配管径・温度条件に合わせて選定し、外装材（アルミ・ステンレス・ガルバリウム鋼板）で仕上げます。蒸気配管の保温不足は熱損失増大と結露・腐食のリスクにつながります。

定期点検とメンテナンスの重要性

熱交換器の配管は運転中にスケール堆積・腐食・フランジパッキン劣化が進行します。特に冷却水系は水質管理が不十分だとスケール（炭酸カルシウム・シリカ）が熱交換器の流路に蓄積し、熱効率が著しく低下します。

年1回程度の定期点検では以下を確認します。

• フランジ接合部・バルブグランドのリーク有無
• 保温材の損傷・吸水・剥落状態
• 支持金具・サポートの腐食・緩み
• 安全弁・リリーフ弁の作動確認
• ドレン配管・スチームトラップの動作確認

配管系統の点検記録を継続的に残すことで、劣化傾向の把握と計画的な補修・更新につながります。熱交換器配管の工事・点検については、プラント配管の実績を持つ専門業者への相談をおすすめします。
