配管継手とは？工事における役割
配管継手（つなぎ手）とは、管と管を接続する、配管の方向を変える、あるいは分岐させるための部品の総称です。給水・排水・ガス・蒸気・冷媒など、あらゆる配管工事において継手は不可欠な存在であり、選択を誤ると漏水・圧力損失・腐食といったトラブルに直結します。
継手は大きく「ネジ式」「溶接式」「フランジ式」「メカニカル式（機械式）」「接着式」に分類されます。配管の用途・材質・使用圧力・施工環境によって最適な継手が異なるため、それぞれの特徴を正しく理解することが重要です。

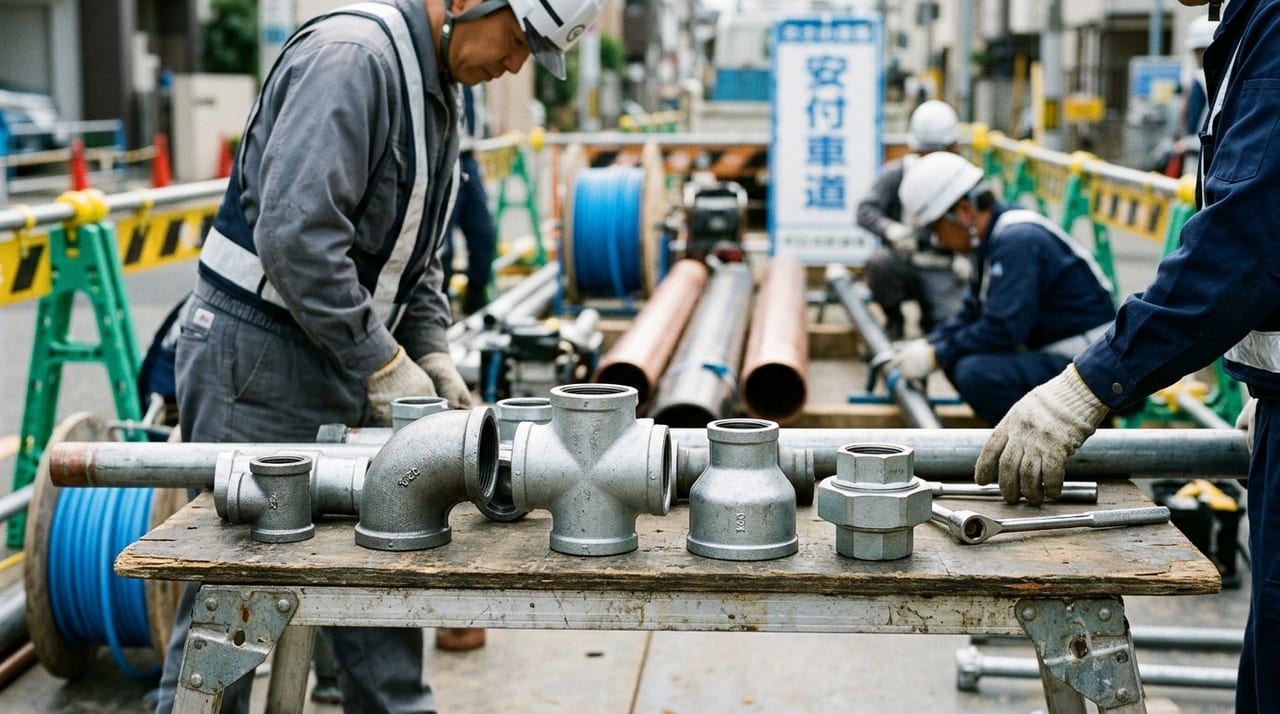

形状別の主な継手の種類
エルボ（Elbow）：配管の方向を変えるための継手です。90度エルボと45度エルボが代表的で、給水・排水配管の方向転換に広く使われます。曲率半径の大きい「ロングエルボ」は流体抵抗が小さく、流量が多い系統や蒸気配管に適しています。反対に曲率の小さい「ショートエルボ（スタンダードエルボ）」はスペースが限られた箇所に有効です。
ソケット（Socket）・カップリング：直管同士を直線的に接続するための継手です。同径同士を繋ぐ「ソケット」と異径の管を繋ぐ「レジューサー（異径ソケット）」があります。塩ビ管のTS継手、銅管のはんだ継手など、材質ごとに専用品があります。
チーズ（Tee）：T字型の継手で、1本の配管から別の方向へ分岐させる際に使用します。同径の枝管が出る「同径チーズ」と、枝管が細くなる「異径チーズ」があります。給水の分岐やスプリンクラー配管の分岐に多用されます。
クロス（Cross）：十字型の継手で、1本の配管から両側に分岐させます。設置スペースが小さくて済む反面、流体の方向が複数あるため圧力損失の計算が複雑になります。
ユニオン（Union）：配管の分解・再接続が容易にできる継手です。メンテナンスが必要な機器（バルブ・ポンプ・計測器）の前後に設置しておくと、機器交換時に配管全体を取り外す必要がなくなります。ネジ式とフランジ式があります。
レジューサー（Reducer）：異なる口径の管を接続するための継手です。「同心レジューサー」は中心軸が同一で上下配管に使われ、「偏心レジューサー」は底面を水平に保ちたい液体系配管や横引き配管に使われます。
接合方式別の特徴と用途
ネジ式継手：管端にネジを切り（またはネジが予め加工されており）、シールテープやネジ用コンパウンドを巻いて締め込む方式です。小口径（50A以下）の給水・ガス配管に広く使われ、工具があれば比較的容易に施工できます。ただし高圧・高温系統や振動が多い箇所では緩みやすいため注意が必要です。
溶接式継手：突合せ溶接（BW：Butt Weld）や差し込み溶接（SW：Socket Weld）で管と継手を一体化する方式です。高圧・高温の蒸気配管・プラント配管・ガス配管で標準的に採用されます。溶接後に非破壊検査（RT・UT）が必要な場合もあります。
フランジ接合：管端にフランジを取り付け、ガスケットを挟んでボルト締めする方式です。大口径（65A以上）の配管や、定期的な分解・点検が必要な箇所に適しています。消火設備・受水槽配管・大型空調配管で多く見られます。
メカニカル継手（機械式継手）：ビクトリック継手（グルーブ式）に代表される方式で、管端に溝（グルーブ）を加工し、ハウジングで挟み込んで接続します。溶接不要で短時間施工が可能なため、ビル空調配管・スプリンクラー配管で普及しています。施工後も解体・再組立が容易で、メンテナンス性が高い点も特長です。
接着式・融着式：塩ビ管（HI管・VP管）の接合に用いる塩ビ接着剤（TS接着）、ポリエチレン管の電気融着（EF接合）・バット融着などが該当します。一体化するため漏れにくく、給排水・ガス供給管に多用されます。
材質による継手の選定
継手の材質は配管材質および輸送流体に合わせる必要があります。
- ステンレス鋼（SUS304/316）：耐食性が高く、医療・食品・薬品・給水設備に適しています。塩化物環境（海水・温泉）ではSUS316Lが推奨されます。
- 炭素鋼（SGP・STPG）：蒸気・油・ガス配管の標準材料です。コストが低い反面、腐食しやすいため防錆塗装やライニングが必要な場合があります。
- 銅合金（黄銅・砲金）：給水・冷温水配管の小口径ネジ継手に使われます。銅管との相性が良く、耐食性も優れています。
- 塩化ビニール（PVC/HI管）：排水・一般給水の低圧配管に使用。軽量・安価ですが高温（60℃以上）には不向きです。
- ポリプロピレン（PP）・ポリエチレン（PE）：薬品配管・農業用配管・ガス配管に使用されます。融着接合で高い気密性が得られます。
継手選定の注意点
継手を選定する際は以下の点を確認します。まず使用圧力（最高使用圧力＋設計余裕）に対応した圧力クラス（JIS規格の呼び圧力）であることを確認します。次に流体温度に対する耐熱性を確認し、蒸気・熱水系では特に慎重に選定します。加えて配管材質との電食（異種金属腐食）リスクにも注意が必要で、鉄配管と銅継手を直接接続すると電食が進行するため、絶縁継手や中間材を挟んで対策します。
まとめ：適切な継手選定が配管品質を左右する
継手は数の多さから軽視されがちですが、配管系統の信頼性を左右する重要な部品です。誤った継手を使用すると漏水・振動による破損・腐食が生じ、修繕費用が大幅に膨らむ可能性があります。新設工事・更新工事ともに、用途・材質・圧力・温度・メンテナンス性を総合的に考慮した継手選定が長期的なコスト削減につながります。選定に迷う場合は配管工事の専門業者にご相談ください。
