配管工事におけるバルブの役割
バルブ（弁）は配管系統の中で流体の「止める・流す・調節する」機能を担う制御部品です。給水・排水・ガス・蒸気・冷媒など、あらゆる流体系統にバルブが設置されており、その選択・設置位置・メンテナンス方法が配管設備全体の安全性と使いやすさを左右します。
バルブの誤選定は、漏水・圧力損失の増大・緊急停止の遅れといったトラブルに直結します。配管工事の計画段階から適切なバルブを選定することが重要です。

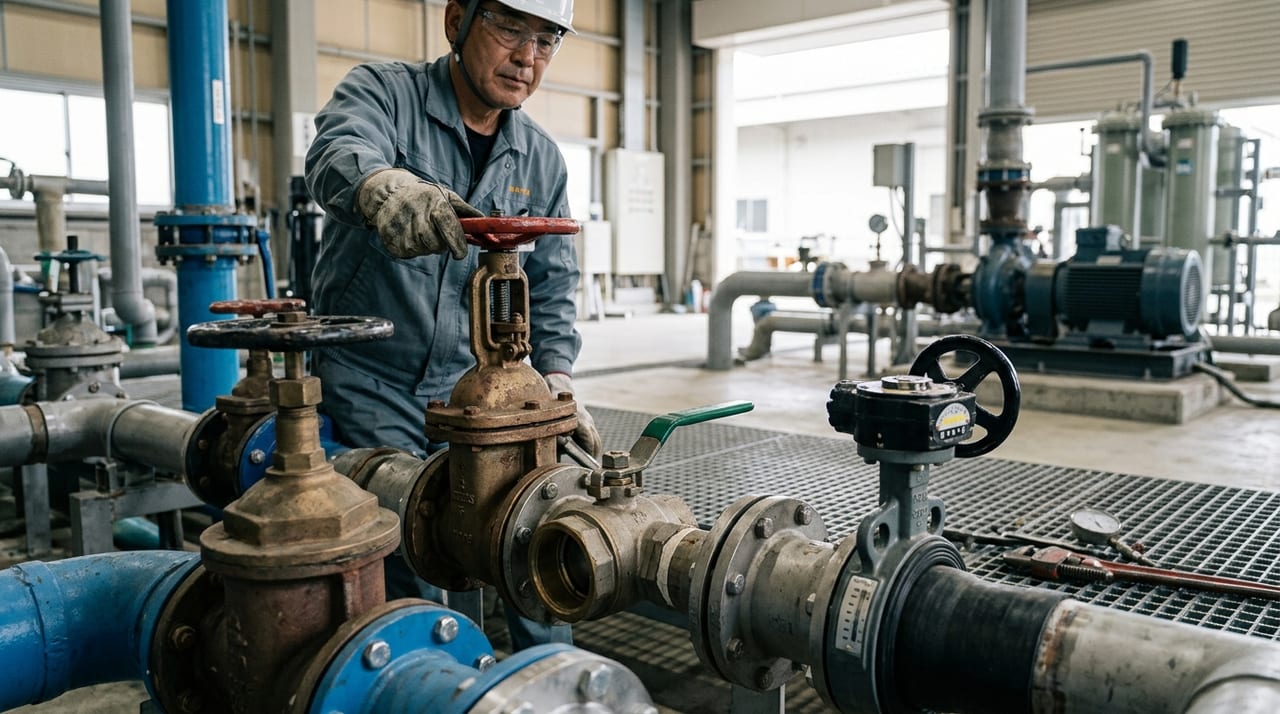

バルブの種類と特徴
ボール弁（Ball Valve）
球状の弁体に穴（孔）が開いており、90度回転させることで流路を開閉するバルブです。開閉が素早く（90度操作のみ）、全開時の圧力損失が極めて小さいのが特長です。
給水配管・ガス配管・空調配管など幅広い用途で使われ、現代の住宅・ビル設備では最も普及しているバルブです。ただし流量の微調整（絞り操作）には適しておらず、全開か全閉で使用するのが原則です。半開状態で使い続けると弁体が損傷します。材質は黄銅・ステンレス・PVCなどがあります。住宅の止水栓にもボール弁タイプが多く採用されており、緊急時に自分で操作する機会がある方はあわせて位置を確認しておくと安心です。
ゲート弁（Gate Valve・仕切弁）
くさび型またはパラレル型の弁体をスライドさせて開閉するバルブです。全開状態では流路が完全に開き圧力損失が小さくなりますが、開閉に多くの回転数（通常10〜20回転）を要するため緊急停止には向きません。
水道本管・消防配管・大口径の給水幹線に多く使用されます。特に大口径（100A以上）では現在もゲート弁が標準的に使われています。ウォーターハンマーが発生しにくい点もメリットです。
グローブ弁（Globe Valve・玉形弁）
弁座（シート）に弁体（プラグ）を押し付けることで開閉するバルブで、流量の微調整が可能です。完全開閉よりも絞り制御に向いており、ボイラー・給湯器・蒸気配管・流量調整が必要な系統に採用されます。全開時でも弁体が流路内に残るため、ボール弁やゲート弁より圧力損失が大きくなります。
バタフライ弁（Butterfly Valve）
円盤状の弁体（ディスク）が配管の中心軸を回転軸として90度回転することで開閉するバルブです。薄型・軽量・大口径でもコンパクトに設置できるため、ビル空調の冷温水配管・消火配管・大型プラントで広く採用されています。
ゴムシート付きのソフトシール型は安価で密封性が高く、ビル設備に多用されます。高温・高圧環境ではメタルシール型が使われます。半開で使用できる機種もありますが、長期間の絞り使用では弁体への偏摩耗に注意が必要です。
逆止弁（チェック弁）
流体の逆流を防ぐための弁で、自動的に作動します。ポンプの吐出し側・給水配管の高所送水系統・給湯器の逆流防止に設置されます。
代表的な種類として、スイング式（弁体が揺れて開閉）・リフト式（弁体が上下動）・スプリング式（バネで閉鎖力を付与）があります。水道法では一定条件下で逆流防止弁の設置が義務付けられており、配管設計上の重要な要素です。経年で作動不良を起こすこともあるため、逆止弁の故障サインと交換方法もあわせて確認しておくと安心です。
減圧弁（Pressure Reducing Valve）
一次側（上流）の高圧を、設定した二次側圧力に自動的に調整するバルブです。水道本管の圧力は地域によって高いことがあり、給湯器・洗浄弁・医療用機器などは適正圧力の範囲内で使用する必要があります。マンションの高層階・加圧給水系統・蒸気系統で特に重要です。
設定圧力は現場での調整が必要で、交換目安は10〜15年です。定期的な点検で設定値のドリフト（ずれ）を確認することが推奨されます。仕組みや交換費用の詳細は減圧弁とは？役割・仕組み・交換時期と費用で解説しています。
安全弁・逃がし弁（Safety Valve / Relief Valve）
配管系統の圧力が設定値を超えた際に自動的に開き、過圧を外部に逃がすためのバルブです。ボイラー・給湯器・圧力容器・蒸気配管では法的に設置が義務付けられています。
安全弁は急速に全開する特性を持ち（主に蒸気・ガス系）、逃がし弁は圧力に比例して徐々に開くのが一般的です（液体系）。定期的な吹き出し試験が必要です。
バルブの選定基準
バルブ選定では以下の項目を確認します。
1. 使用目的（開閉 or 調節 or 逆流防止）：単純な開閉にはボール弁、流量調整にはグローブ弁またはバタフライ弁、逆流防止には逆止弁というように用途で絞り込みます。
2. 使用流体と温度・圧力：水・蒸気・ガス・薬品によって必要な材質が異なります。蒸気系では高温対応のバルブを選定し、腐食性流体にはステンレスや樹脂製が適しています。
3. 口径と接続方式：小口径（20A〜50A）はネジ接続、中口径（65A〜150A）はフランジ接続またはウエハー型、大口径（200A以上）はフランジ接続が一般的です。
4. 操作頻度：頻繁に開閉する箇所にはボール弁・バタフライ弁が向いており、常時全開でほとんど操作しない止め弁（維持管理用）にはゲート弁でもよいでしょう。
5. メンテナンス性：点検・交換が容易な位置への設置と、前後へのユニオン・フランジ設置による取り外し容易化を計画に組み込みます。
電動・自動バルブの活用
ビル管理・プラント設備では、電動アクチュエーター付きバルブや電磁弁（ソレノイドバルブ）による自動制御が普及しています。空調冷温水系統の流量制御、漏水検知システムとの連動自動遮断、BAS（ビル管理システム）による遠隔操作などに活用されています。初期費用は高くなりますが、省エネ効果とメンテナンスの効率化で長期的なコスト削減につながります。
まとめ：バルブ選定は配管設計の要
バルブは配管系統を安全に運用するための重要な制御部品です。用途・流体・圧力・温度・操作頻度を総合的に考慮した選定と、適切な設置位置の計画が、長期間にわたる安定稼働を支えます。新築工事・改修工事の計画段階でバルブの仕様を確定させることで、施工後のトラブルを大幅に減らすことができます。バルブの選定・設置・交換については配管工事の専門業者にご相談ください。
