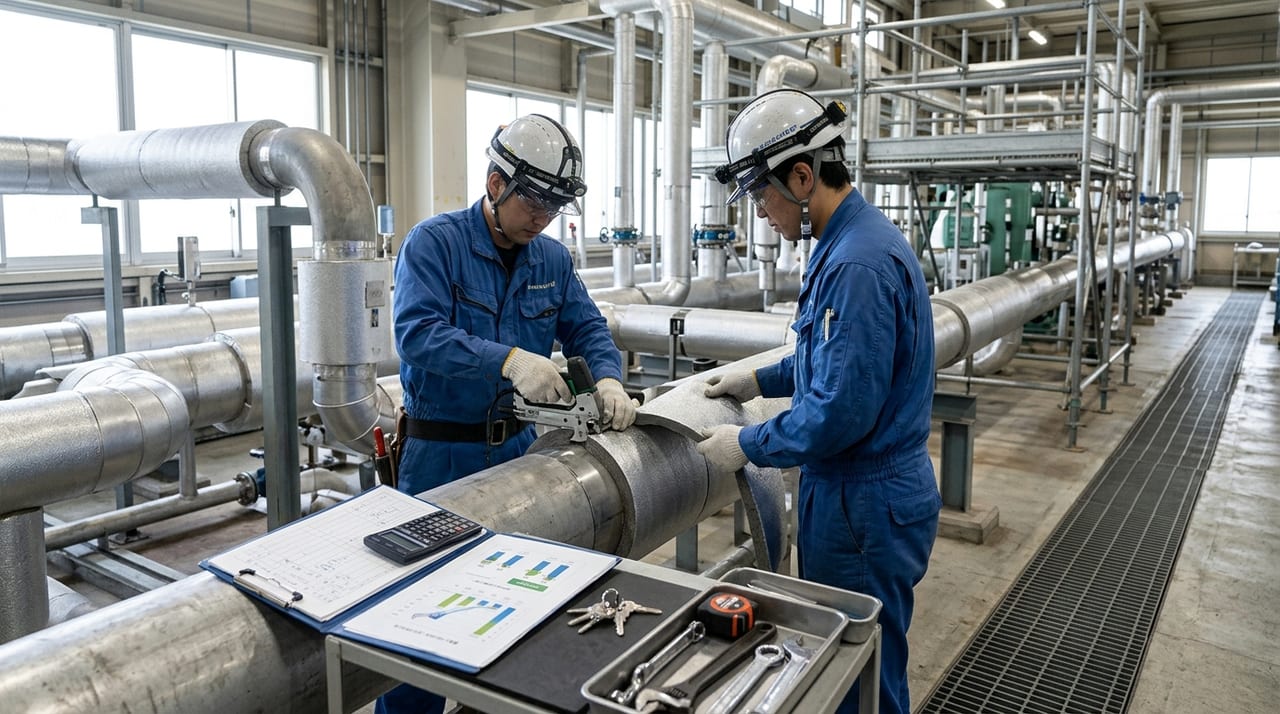

プラント配管断熱工事の目的
プラント・工場の配管断熱（保温・保冷）工事は、主に以下の目的で実施されます。
省エネルギー（熱損失削減）
蒸気管・高温水管は断熱がないと大量の熱エネルギーが大気中に放散されます。適切な断熱を施すことで、熱損失を70〜90%削減することが可能です。
プロセス温度の維持
製造プロセスの品質を確保するには、流体温度を設定範囲内に維持することが欠かせません。断熱不良による温度変動は、プロセス品質や製品歩留まりに影響します。
凍結防止（保温）
東北地方の冬季（仙台・宮城）では、屋外配管の凍結防止が必須です。断熱と電気ヒーターを組み合わせた凍結防止対策が一般的に採用されています。
作業安全（高温配管の保護）
作業者が接触する可能性がある高温配管（60℃以上）は、火傷防止のために断熱処理が必要です。

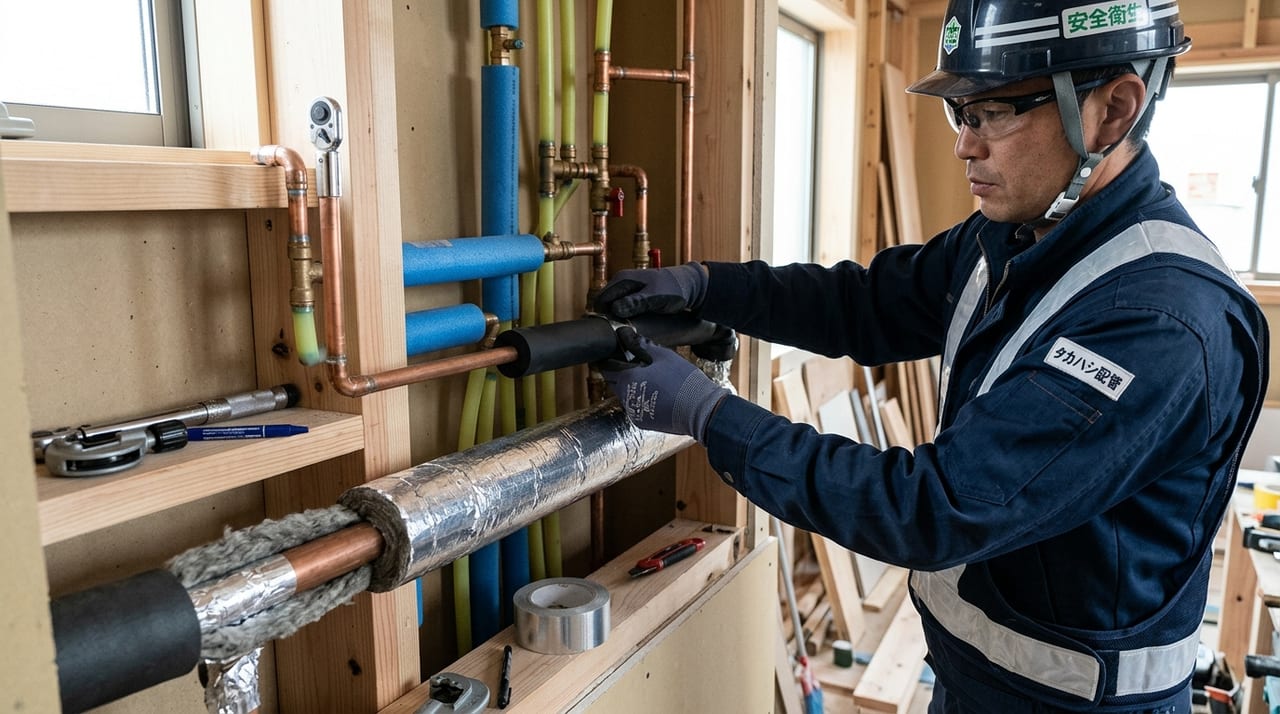

断熱材の種類と特性
プラント配管に使用される主な断熱材の種類と特性を解説します。
ロックウール（岩綿）
- 使用温度範囲：700℃以下
- 特徴：耐熱性・耐火性・吸音性に優れ、高温蒸気管に最も多く使用される
- 形態：管状・ブランケット・ボード
- コスト：比較的安価
グラスウール（ガラス繊維）
- 使用温度範囲：350℃以下
- 特徴：軽量で施工性が良く、低中温域の一般配管に使用
- 形態：管状・ブランケット・ボード
フォームガラス（発泡ガラス）
- 使用温度範囲：-260℃〜480℃
- 特徴：防湿性・強度が高く、冷凍冷蔵配管・地中配管に適用
- コスト：高価
ウレタンフォーム（硬質）
- 使用温度範囲：-196℃〜120℃
- 特徴：熱伝導率が低く優れた断熱性能を持ち、低中温域に最適
- コスト：中程度
ケイ酸カルシウム
- 使用温度範囲：1,000℃以下
- 特徴：強度が高く施工性も良好で、高温蒸気管・工業炉に使用される
熱損失の計算方法
断熱工事の省エネ効果を定量的に把握するための、熱損失計算の考え方を説明します。
基本的な熱損失計算式
熱損失（W）= 2π × λ / ln(D2/D1) × (T1 - T2) × L
- λ：断熱材の熱伝導率（W/m・K）
- D1：断熱材内径（m）
- D2：断熱材外径（m）
- T1：流体温度（℃）
- T2：外気温度（℃）
- L：配管長さ（m）
実際の計算では、断熱材の熱伝導率（温度依存性）・外面の対流熱伝達率・日射の影響なども考慮した詳細計算が必要になります。
断熱なしの場合との比較（例）
蒸気管（150℃・口径100mm・長さ100m）の場合：
- 断熱なし：年間熱損失量 約2,000GJ/年（燃料費換算：約250万円/年）
- ロックウール50mm断熱後：年間熱損失量 約200GJ/年（燃料費換算：約25万円/年）
- 省エネ効果：年間約225万円のコスト削減
断熱工事の費用と投資回収期間
断熱工事の費用目安（配管）
- 小径管（50mm以下）保温：2,000〜5,000円/m
- 中径管（50〜200mm）保温：5,000〜12,000円/m
- 大径管（200mm以上）保温：12,000〜30,000円/m
- 特殊断熱（高温・低温）：上記の1.5〜3倍
投資回収期間の試算
断熱工事費 ÷ 年間エネルギー削減額 = 投資回収期間
省エネルギー効果が大きい配管（高温・長距離・既存断熱の劣化が著しい）では、1〜3年での投資回収が見込めることがあります。
補助金・支援制度の活用
省エネルギー設備への投資には、以下のような補助・税制優遇を活用できる可能性があります。
- 省エネルギー投資促進支援事業費補助金（経済産業省）
- 中小企業省エネルギー設備導入支援
- 省エネ設備の特別償却・税額控除
断熱材の劣化と更新の重要性
既設の断熱材が劣化していると、新設時と同等の断熱効果は得られません。断熱材の劣化サインを定期的に確認することが重要です。
断熱材の劣化サイン
- 外装材（アルミ・ステンレス）の腐食・変形・脱落
- 断熱材の吸水・変色（水分侵入による断熱性能低下）
- 断熱層のひび割れ・欠損
- 配管表面の結露(保冷ラインの場合)
定期的な赤外線サーモグラフィ検査により、断熱不良箇所を非破壊で特定することも可能です。
森工業株式会社へのご相談
森工業株式会社は、プラント・工場の配管断熱工事（保温・保冷）に対応しています。断熱材の選定・省エネ効果計算・施工から補助金申請サポートまで一貫してサポートいたします。「断熱工事の費用対効果を試算してほしい」「既存断熱の状態を診断してほしい」という方は、お気軽にご相談ください。
