プラント配管溶接における品質管理の重要性
プラント配管の溶接は、安全性に直結する重要な施工プロセスです。不完全溶接（未融合・ピンホール・クラック等）は、以下のような重大リスクをもたらします。
- 高圧配管の破裂・爆発（石油化学プラント）
- 有毒・可燃性流体の漏洩（人命・環境への影響）
- 食品・医薬品の汚染（品質・法令違反）
- プロセスの停止による多大な損失
このため、プラント配管溶接では「資格を持った溶接士による施工」「品質を確認する検査」「記録の管理」という3つの柱が品質管理の基本となります。

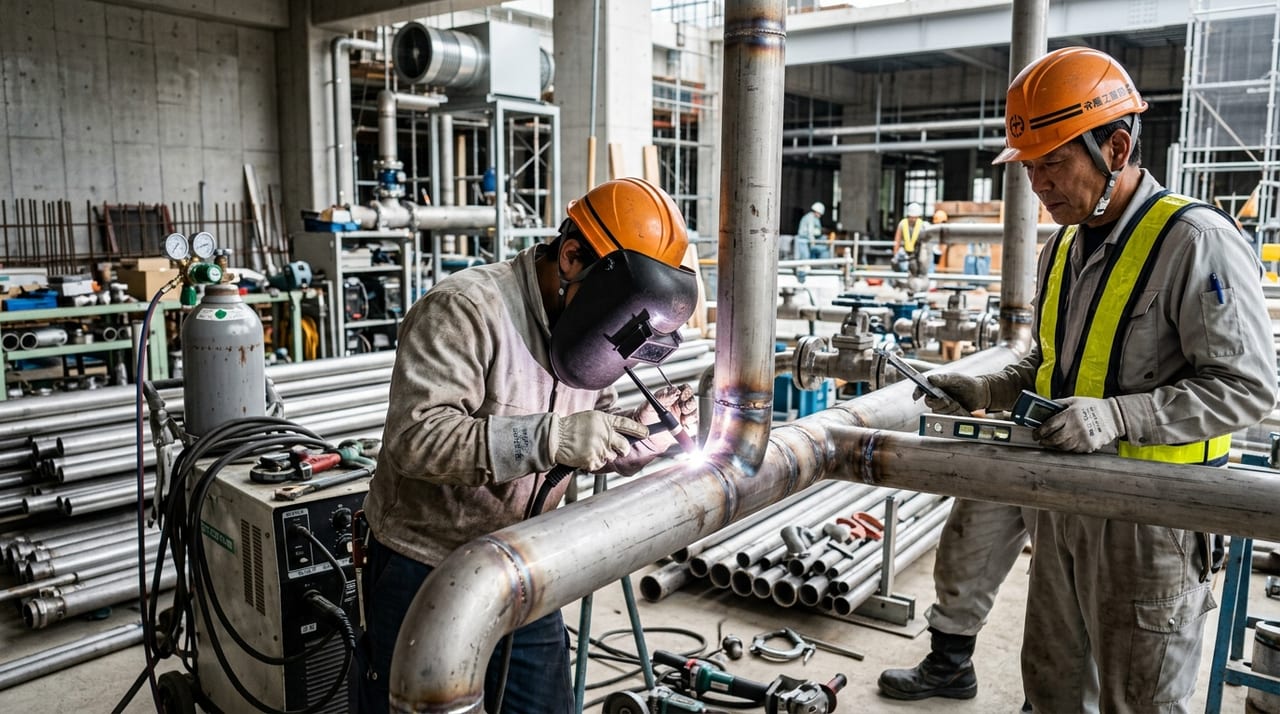

溶接資格の種類と要件
JIS（日本産業規格）溶接技能者資格
国内プラント配管溶接の標準的な資格です。
- JIS Z 3821：ステンレス鋼溶接技術検定。プラントのステンレス配管溶接に最も重要
- JIS Z 3801：手溶接技術検定（炭素鋼・低合金鋼）。炭素鋼配管溶接の基礎資格
- JIS Z 3841：半自動溶接技術検定。MIG/MAG溶接の資格
認定種別と適用範囲
JIS溶接技能者認定は「試験姿勢」「材料」「板厚・管径」「溶接方法」の組み合わせで細かく区分されています。プラント配管（管溶接）には、配管を対象とした試験による認定が必要です。
資格の有効期間と更新
JIS溶接技能者認定の有効期間は原則3年（実務従事記録の提出で継続可）です。定期的な技量確認と更新が必要になります。
ASME・ISO等の国際資格
海外メーカーとの協働・輸出向けプラントでは、ASME Section IX・ISO 9606等の国際規格に基づく溶接資格が求められることがあります。

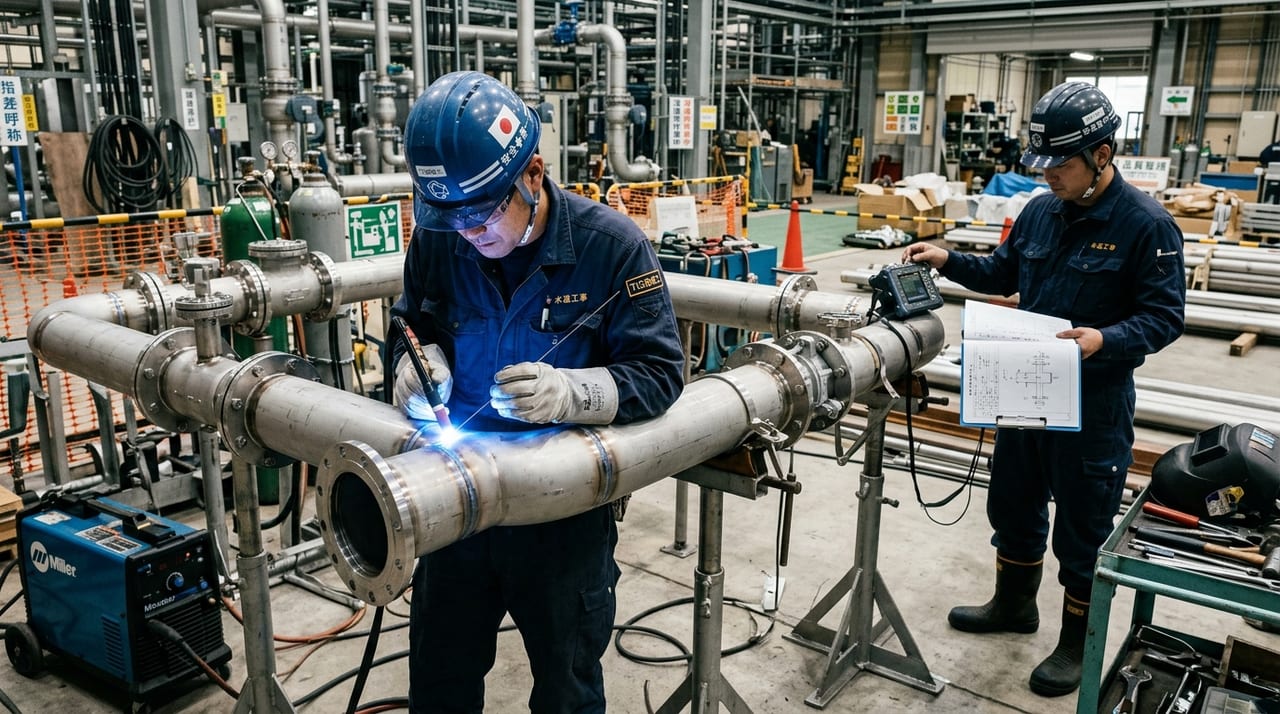

TIG溶接（GTAW）の品質管理ポイント
プラント配管(特にステンレス・高合金鋼)では、TIG溶接(タングステン不活性ガスアーク溶接)が標準工法です。
施工前の確認事項
- ベースメタル（母材）の材料証明書（ミルシート）確認
- 溶接条件・記録書（WPS：溶接施工要領書）の作成と承認
- 溶接士の資格確認（対象材料・厚さに対応する認定）
- 設備・器材の校正確認（電流計・ガス流量計等）
施工中の管理
- 電流・電圧・溶接速度の管理（WPSの範囲内）
- シールドガス（Ar・He等）流量の管理
- パス間温度の管理（炭素鋼：最高230℃以下等）
- 裏波ガス（バックシールド）の管理（ステンレス管の場合）
裏波ガス管理の重要性
ステンレス配管のTIG溶接では、管内側にアルゴンガスを封入した状態（バックシールド）で溶接しないと、裏ビード（管内面）が酸化して耐食性が著しく低下します。これはプラント溶接でよく見られる欠陥原因の一つです。
非破壊検査の種類と適用基準
溶接後の品質確認には、非破壊検査（NDT：Non-Destructive Testing）が使用されます。
放射線透過試験（RT：Radiographic Testing）
- 方法：X線・ガンマ線を照射したフィルムで内部欠陥を検出
- 検出可能な欠陥：未融合・ブローホール・クラック・スラグ混入
- 適用：高圧配管・重要ライン。JIS Z 3104（炭素鋼）・JIS Z 3106（ステンレス）
超音波探傷試験（UT：Ultrasonic Testing）
- 方法：超音波を使って内部欠陥を検出
- 特徴：RTより検出感度が高い欠陥（面状欠陥等）を発見可能
- 適用：厚肉配管・特に高い品質要求が必要なライン
液体浸透探傷試験（PT：Penetrant Testing）
- 方法：浸透液を塗布後、現像液で表面欠陥を視覚化
- 検出可能な欠陥：表面開口き裂・ピット・融合不良の表面部分
- 適用：ステンレス鋼・非磁性材料の表面欠陥検査
磁粉探傷試験（MT：Magnetic Particle Testing）
- 方法：磁場を使って磁性材料（炭素鋼）の表面・表面近傍の欠陥を検出
- 適用：炭素鋼・低合金鋼配管の表面欠陥検査
溶接記録・品質管理書類の整備
プラント配管工事では、施工記録の整備が必須です。
必要書類の種類
- WPS（溶接施工要領書）：溶接条件の仕様
- PQR（溶接手続き適格性確認記録）：WPSの適格性試験記録
- 溶接士認定記録（WQT）：溶接士ごとの資格・試験記録
- 材料証明書（ミルシート）：配管材料・溶接材料の化学成分・機械的性質
- NDT記録・フィルム：非破壊検査結果
- 寸法・外観検査記録：完成配管の形状確認記録
書類管理の期間
プラント・圧力配管の工事記録は、設備の廃棄まで保管することが推奨されています（高圧ガス保安法等の法規制）。
森工業株式会社の品質管理体制
森工業株式会社にはJIS溶接技能者資格（炭素鋼・ステンレス）保有者が在籍しており、プラント配管の品質管理書類（WPS・材料証明書・NDT記録）の整備にも対応しています。工場・プラント施設の配管工事の品質管理についてご不明点があれば、お気軽にご相談ください。
