冷却塔（クーリングタワー）とは？
冷却塔（クーリングタワー）は、空調機器やプラント設備の熱を大気に放出するための設備です。ビルの空調システムでは、チラーが建物内の熱を冷却水に移し、その熱を冷却塔が大気中に蒸発散する仕組みになっています。
冷却塔は「開放式」と「密閉式」に大別されます。開放式は冷却水が大気と直接接触するため冷却効率が高く低コストですが、大気中の粉塵・菌が混入しやすいというデメリットがあります。一方、密閉式は配管内の冷却水が外気と直接接触しない構造で、水質管理が容易な反面、初期費用が高くなります。

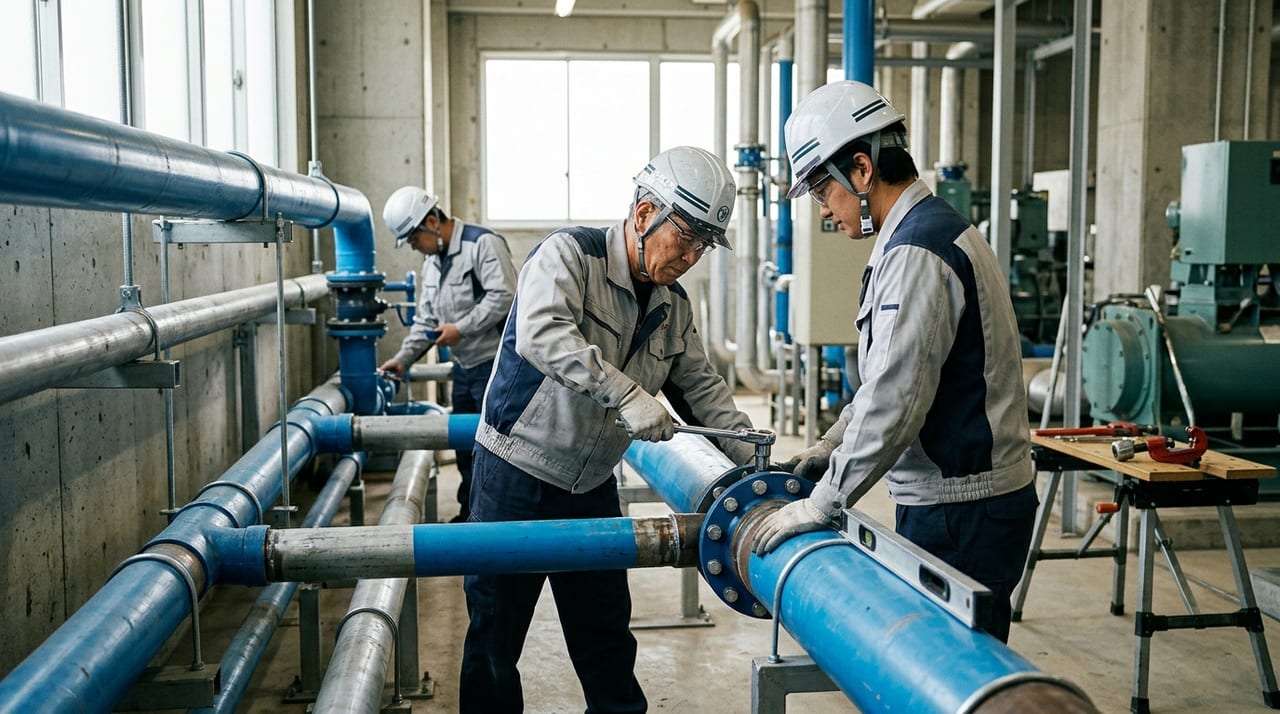

冷却水配管工事の主要要素
冷却塔の配管工事は、冷却塔本体と冷凍機・冷水チラー・熱交換器を結ぶ「冷却水配管」の施工が中心です。以下が主な工事内容です。
冷却水往き・還り管：チラーの凝縮器と冷却塔の散水ノズルを結ぶ往き管、および冷却塔の受水槽からチラーへ戻す還り管で構成されます。一般的に炭素鋼鋼管（SGP）またはステンレス鋼管が使われ、屋外露出部分は保温・防食塗装が必須です。
補給水配管：蒸発散した水分を自動補給するための給水ラインです。水道直結または受水槽から供給され、フロートバルブまたは電磁弁で制御されます。水道法上の逆流防止措置（バキュームブレーカー・逆止弁）が必要です。
ブロー管（排水管）：冷却水の濃度管理のため定期的に一定量の冷却水を排出するための配管です。溶存固形物の濃縮を防ぎ、電磁弁で自動制御されます。
薬液注入配管：冷却水の水質維持のため、防腐剤・スケール防止剤・消泡剤などを注入するための配管です。薬液ポンプと注入管が設置されます。
オーバーフロー管：水槽の水位が異常に高くなった場合に排水するためのもので、排水先の設計に注意が必要です。
冷却水配管の材質選定
冷却水は常温（25〜35℃）で循環しますが、開放式では大気中の酸素・二酸化炭素・塩分が溶け込み腐食を促進します。
配管用炭素鋼鋼管（SGP）は最も一般的で低コストですが、腐食性が高い環境では内面ライニング品（エポキシ内面塗装管）の使用が推奨されます。ステンレス鋼管（SUS304）は耐食性が高く長寿命ですが初期費用は高くなります。塩害地域では外面も耐食処理が必要です。
継手・バルブ類も配管材質に合わせて選定し、電食を避けるため鋼管に銅合金フランジを直接使用する場合は絶縁フランジを挿入する対策が必要です。
冷却塔配管工事の流れ
冷却塔の配管工事を計画する際は、以下のような流れで進めるのが一般的です。
- 現地調査：既存の冷却塔・配管ルート・設置スペース・搬入経路を確認します。
- 設計・仕様検討：冷却塔本体（開放式・密閉式）の選定、配管ルート、材質、断熱・防食仕様を決定します。
- 稼働停止計画の調整：空調・プラント設備の稼働に影響が出ないよう、施主と工事日程・仮設対応を調整します。
- 既存配管の撤去・新設配管の施工：老朽配管の撤去、新規配管の敷設、溶接・接続、保温・防食塗装を行います。
- 試運転・水質調整：通水後に漏れ・振動・水量バランスを確認し、初期の水質調整と薬品投入を行います。
- 引き渡し・維持管理説明：点検・清掃のタイミングや水質管理の方法を施主に説明し、引き渡します。
これらの工程は建物の稼働状況や規模によって前後することがあるため、事前の現地調査と綿密なスケジュール調整が重要です。
レジオネラ菌対策：法令と実務
冷却塔の冷却水はレジオネラ属菌が増殖しやすい環境（温水・栄養物・低流速部）を持つため、適切な水質管理が必須です。飛散した飛沫を吸入すると「レジオネラ肺炎」を引き起こすリスクがあります。
法的規制：建築物衛生法（ビル管法）の特定建築物では、冷却塔・冷却水の維持管理が定められており、補給水を水道法の水質基準に適合させること、定期的な点検・清掃が必要です。レジオネラ属菌の検査・判定は、厚生労働省の技術指針および所在地の保健所の指導に基づいて管理します。
維持管理の実務：
- 冷却水の水質検査（レジオネラ菌・一般細菌・pH・電気伝導度）を定期的に実施
- 塩素系薬剤または非酸化性殺菌剤による定期的な殺菌処理
- 年1〜2回の冷却塔本体の清掃・消毒（充填材・受水槽・散水ノズル）
- 長期停止後の再稼働前には殺菌洗浄を実施
- 自動水質管理装置（自動ブロー・自動薬液注入）で管理を省力化・精密化
冷却水配管のメンテナンス
冷却水配管は通年稼働では5〜10年で内面スケール（石灰沈着）や腐食が進行し、定期的な点検・洗浄が必要です。
スケール（水垢）の管理：硬水地域ではスケールが配管内面や熱交換器に堆積し、熱交換効率を低下させます。防スケール剤と年1回程度の化学洗浄（酸洗浄）で対応します。
腐食の管理：配管腐食は鉄錆として冷却水に混入し、熱交換器の詰まりや配管の薄肉化を引き起こします。防腐剤の管理と年1回の配管肉厚測定で早期発見が重要です。
配管更新の目安：炭素鋼配管は適切な水処理を行っていても15〜20年で更新を検討します。管内面のスケール・腐食が著しい場合はライニング工法も選択肢です。
冬季の凍結対策
宮城県のような冬季に気温が下がる地域では、冷却塔本体や配管内に残った水が凍結し、割れや漏水につながるおそれがあります。冬季の長期停止時には配管内の水抜き、凍結防止ヒーターの設置、保温材の増し巻きといった対策が有効です。屋外に露出する配管は特に凍結リスクが高いため、設計段階から寒冷地仕様を検討しておくことをおすすめします。
よくある質問（FAQ）
Q. 冷却塔本体の交換はどのタイミングで検討すればよいですか？ A. 冷却水配管については前述の通り15〜20年が更新検討の目安ですが、冷却塔本体も経年で充填材や外装の劣化が進みます。冷却効率の低下、異音・振動の増加、外装の腐食といった症状が見られる場合は、専門業者による点検・診断を受けることをおすすめします。
Q. 開放式と密閉式、どちらを選べばよいですか？ A. 初期費用を抑えたい場合は開放式が、水質管理の手間を減らし配管や熱交換器の長寿命化を重視する場合は密閉式が向いています。設置環境や維持管理の体制に応じて、専門業者と相談しながら選定することをおすすめします。
Q. 水処理を怠るとどうなりますか？ A. スケールや腐食の進行により熱交換効率が低下し、機器の劣化を早める原因になります。あわせてレジオネラ属菌の増殖リスクも高まるため、定期的な水質検査と薬液管理が欠かせません。
まとめ：冷却塔配管は水質管理と一体で計画する
冷却塔の配管工事は単なる管の施工だけでなく、水質管理・レジオネラ対策・定期メンテナンスと一体的に計画することが重要です。特に開放式冷却塔では水質管理が不十分だと、設備の短寿命化と衛生リスクを招きます。冷却塔設備の新設・更新・メンテナンスについては、空調配管工事と水質管理の両方に精通した専門業者にご相談ください。
