ダクタイル鋳鉄管の特徴と使用箇所｜水道本管・消火配管での施工ポイント

ダクタイル鋳鉄管とは何か？

配管材料の世界では、用途や設置環境に応じてさまざまな素材が使い分けられています。その中でもダクタイル鋳鉄管（球状黒鉛鋳鉄管）は、上水道の本管や大口径の消火配管、農業用水路など、耐久性・強度・耐震性を高度に求められる用途で広く採用されている素材です。

一般住宅の給水管や屋内配管で使われる塩ビ管（VP管・VU管）や銅管とは異なり、ダクタイル鋳鉄管は公共インフラや大規模施設向けの重要配管に使われることが多いため、一般ユーザーには馴染みが薄いかもしれません。しかし工事業者や施設管理者の立場では、その特性と施工の要点を正確に理解することが不可欠です。

鋳鉄管の種類変遷 かつては普通鋳鉄管（ねずみ鋳鉄管）が主流でしたが、現在では強度と靭性を大幅に改善したダクタイル鋳鉄管（球状黒鉛鋳鉄管）に置き換わっています。「ダクタイル（ductile）」とは「延性がある」という意味で、引張強度が普通鋳鉄の約3倍、衝撃に強く破断しにくい性質を持ちます。

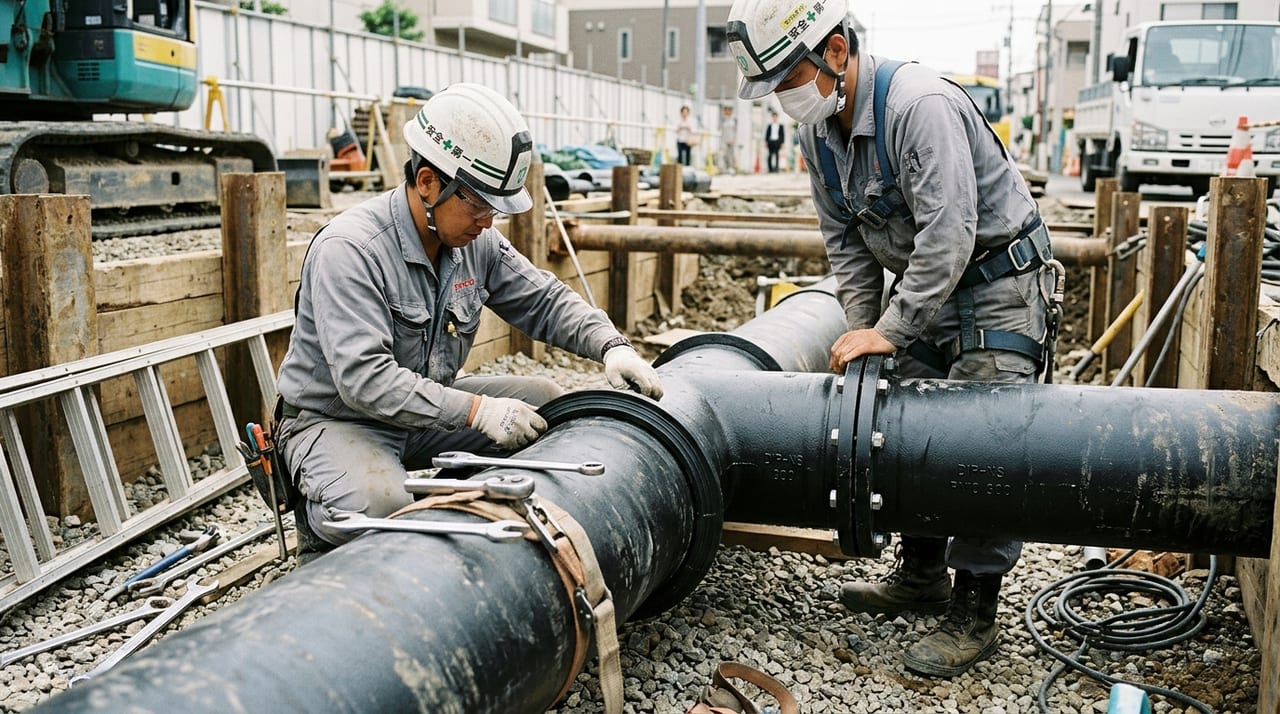

ダクタイル鋳鉄管の主な特性

高い強度と靭性 鉄素地の中に黒鉛を球状に分布させることで、クラックが伝播しにくい構造になっています。通常鋳鉄管は衝撃を受けると脆性破断（割れ）しやすいのに対し、ダクタイル管は延性破断（変形）する余裕があり、地震時の地盤変動にも対応しやすい。

優れた耐食性（内外面ライニング） 内面はモルタルライニングやエポキシ樹脂ライニングが施され、上水道の水質基準を満たします。外面はポリエチレンスリーブ（外面被覆）や塗装によって土中腐食を防ぎます。適切なライニング管理により50〜100年以上の使用実績がある事例もあります。

大口径対応 JIS G 5526 では呼び径75〜2600mmが規定されており、特に呼び径200mm以上の大口径配管では他素材に比べて経済的で信頼性が高いとされています。

耐震性（耐震継手の適用） 東日本大震災以降、上水道本管には耐震型継手（NS形・GX形）の採用が推奨されています。これらの継手は管軸方向の伸縮・角度変化を吸収できるため、地盤変動が激しい箇所でも離脱を防ぎます。

主な使用箇所と用途

上水道の配水本管・送水管 ダクタイル鋳鉄管が最も多く使われるのが上水道です。給水家庭に繋がる配水管のうち、道路埋設の本管（75mm〜500mm程度）では広くダクタイル管が採用されています。

消火配管（屋外埋設・本管接続部分） 建物の消火システムへの引き込み本管や、屋外消火栓への配管にもダクタイル管が用いられます。高圧・大流量に対応でき、地中埋設での耐食性に優れるためです。

農業用水・工業用水の幹線管 農業用水路の幹線パイプラインや、工業用冷却水・プロセス水の幹線管にも適用されます。特に地域の農業水利事業では数十kmにわたるダクタイル管の埋設実績があります。

病院・大型施設の給水立管（大口径） 高層建物の給水竪管や、病院・ホテルの主幹給水管など大口径（100mm以上）のケースでは、ステンレス管と並んでダクタイル管が選択肢になることがあります。

施工上の注意点

掘削・基礎の確保 地中埋設の場合、管の床付け（基礎）を適切に仕上げることが重要です。不均一な支持条件では継手部に応力が集中し、離脱や漏水につながることがあります。砂基礎またはコンクリート基礎を使用し、設計書の基礎仕様を遵守します。

継手の種類と接合作業 ダクタイル管の継手にはメカニカル継手（K形）、プッシュオン継手（T形）、フランジ継手（F形）、耐震継手（NS形・GX形）などがあります。それぞれ接合方法が異なり、挿入角度・ゴムリングの装着状態・締付けトルクの管理が漏水防止のカギになります。

外面腐食防止（ポリエチレンスリーブ） 土中環境によっては、標準の外面塗装だけでは腐食が進む場合があります。特に電食（迷走電流腐食）リスクが高い場所や腐食性土壌では、ポリエチレンスリーブの採用や電気防食の検討が必要です。

切断・穿孔作業 現場で管を切断する場合は、ダイヤモンドカッターや特殊切断機を使用します。切断面はライニングが剥離しないよう丁寧に処理し、切断後は端面の防錆処理（ライニング補修材の塗布）が必要です。

維持管理と更新判断

ダクタイル鋳鉄管は適切な維持管理を行えば長寿命ですが、以下の劣化サインが見られた場合は更新の検討が必要です。

• 管内面ライニングの剥離・膨れによる赤水・黒水の発生
• 継手部からの漏水（ゴムリングの経年劣化）
• 外面腐食の進行（開削調査または電磁探傷法での確認）
• 管体のクラック・損傷（道路工事や地盤変動による影響）

特に旧来の普通鋳鉄管が残存している場合は、更新優先度が高くなります。普通鋳鉄管は現在製造されておらず、補修材・継手の入手が困難になっている場合もあります。

宮城県内では東日本大震災後に上水道の耐震化整備が加速し、主要幹線の耐震継手への取替工事が継続的に行われています。配管更新のタイミングでは、耐震形ダクタイル管への切替を検討することが将来の被害軽減につながります。

「鋳鉄管」と「ダクタイル鋳鉄管」の違い｜読み方と呼称の整理

現場・図面・カタログでは「鋳鉄管」「ダクタイル管」「DIP」など複数の呼び方が混在します。読み方はそれぞれ鋳鉄管＝ちゅうてつかん、ダクタイル鋳鉄管＝だくたいるちゅうてつかんです。両者の関係は次のように整理できます。

「鋳鉄管」は鋳鉄製の管の総称で、普通鋳鉄管とダクタイル鋳鉄管の両方を含みます。ただし現在新設で使われる鋳鉄管は実質的にダクタイル鋳鉄管のみであるため、実務では「鋳鉄管」と言えばダクタイル鋳鉄管を指す場面が多くなっています。

一方で、既設管の調査や更新計画では両者の区別が決定的に重要です。埋設年代の古い区間に普通鋳鉄管が残っている場合、材質の違いがそのまま耐震性能の違いと更新優先度の違いになります。管路台帳で管種が「鋳鉄管」とだけ記録されている場合は、埋設年度から普通鋳鉄管かダクタイル鋳鉄管かを推定し、必要に応じて試掘で確認します。

「ダクタイル（ductile）」は「延性のある」という意味です。片状に析出していた黒鉛を球状化させ、鋳鉄の弱点だった脆さを解消したことがこの材料の本質であり、そのまま名称になっています。

JIS G 5526 が定める種類・呼び径・継手形式

ダクタイル鋳鉄管（直管）と接合部品は JIS G 5526 に規定されています。同規格は「地中又は地上に配管し、圧力下又は無圧力下で水の輸送などに使用する」管を対象としており、規定内容は次のとおりです。

呼び径 呼び径75〜2600mmの範囲が規定されています。対応する呼び径の範囲は継手形式によって異なるため、大口径や小口径では採用できる継手が限られる点に注意が必要です。

管厚の種類（6種類） 1種管（D1）・2種管（D2）・3種管（D3）・4種管（D4）・S種管（DS）・PF種管（DPF）の6種類が規定されています。内圧・土被り・輪荷重などの条件に応じて選定します。

継手形式（9種類）

耐震性を確保する設計で採用されるのは伸縮離脱防止継手の系統です。管軸方向の伸縮と屈曲を継手部で吸収することで、地盤変動時の抜け出し（離脱）を防ぎます。

管種を決めるときは、「管厚の種類」と「継手形式」を別々に指定する必要があります。どちらか一方だけを指定した発注は、現場で管が接合できない・想定した耐震性能が得られないといった手戻りの原因になります。既設管への接続を伴う工事では、既設側の継手形式を先に確認したうえで新設管の仕様を決めるのが基本です。

まとめ

ダクタイル鋳鉄管は、公共インフラや大規模施設の重要配管を支える高耐久素材です。一般住宅工事とは異なる専門的な施工知識が必要であり、接合方法・防食管理・基礎施工の精度が長期的な信頼性を左右します。自治体や施設の管路管理者として更新計画を立てる際、また新設工事で管種選定を検討する際は、ダクタイル管の特性をよく理解した上で専門業者に相談することをおすすめします。
