蒸気トラップとは
蒸気トラップ（スチームトラップ）は、蒸気配管・蒸気機器の中から発生するドレン（凝縮水）と空気を自動的に排出しながら、蒸気の漏洩を防ぐ自動弁装置です。工場・プラント・病院ボイラー室・食品加工施設の蒸気配管系統に必ず設置される重要な保守部品です。
蒸気トラップが正常に機能しないと、次のような問題が発生します。
- ドレン滞留: ドレンが配管内に溜まり、ウォーターハンマー（水撃）が発生して配管・機器を損傷させる
- 蒸気漏洩（吹き抜け）: トラップが開きっぱなし（オープン故障）になると蒸気がそのまま流れ出し、大量のエネルギーロスが発生
- 加熱不足: ドレンが機器内に滞留すると熱交換効率が低下し、プロセス品質に影響

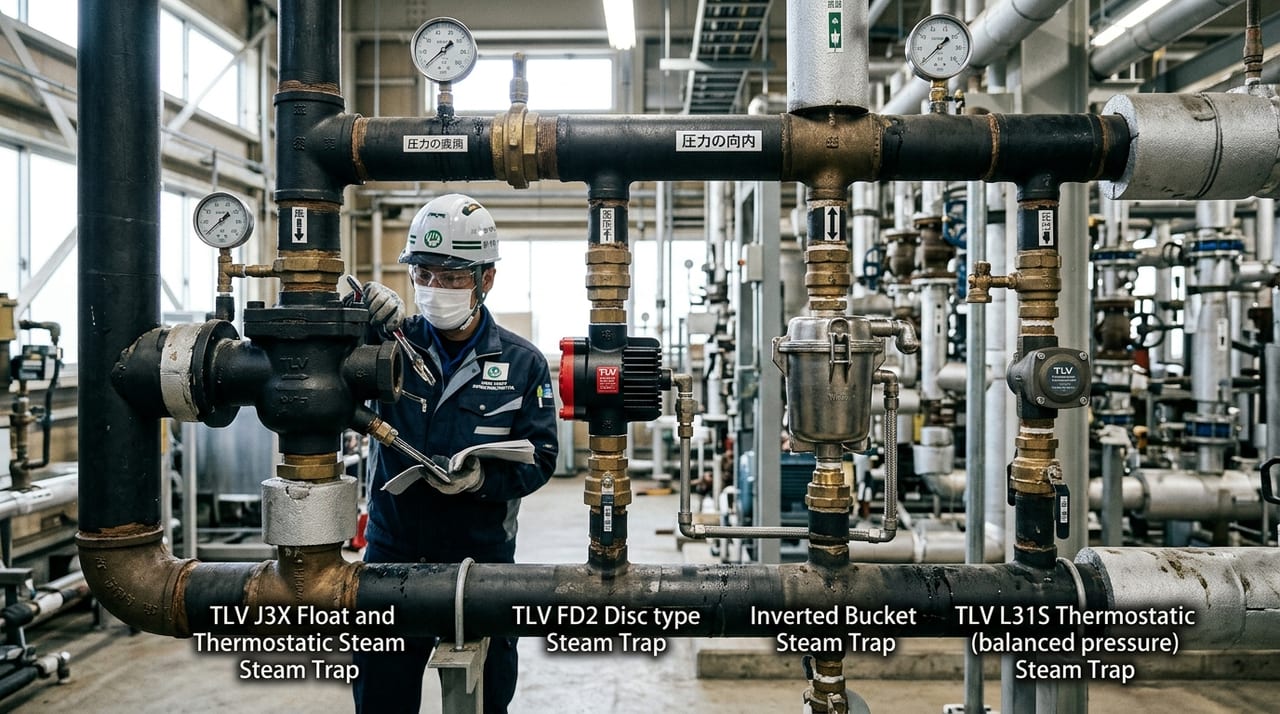

主な蒸気トラップの種類
1. フロート式（浮き弁式）
浮球（フロート）の浮力を利用してドレン量に応じて弁を開閉します。少量のドレンにも反応して連続排出できるため、熱交換器や床暖房コイルなど連続して大量のドレンが発生する箇所に適しています。
- 長所: 連続排出・応答速度が速い
- 短所: 凍結に弱い（手動ドレン弁が必要な場合あり）
2. バケット式（バケット型）
バケットの浮力変化でバルブを制御します。上向きバケット式と下向きバケット式があります。高圧・高温の蒸気配管に多く使われます。
- 長所: 耐圧性が高い・耐久性に優れる
- 短所: 起動時の空気抜きに時間がかかる
3. バイメタル式（熱応動式）
バイメタルや波形金属板の熱膨張・収縮を利用します。凍結の危険がある屋外配管・長期間無人で管理される設備に適しています。
- 長所: 凍結に強い・メンテナンス頻度が低い
- 短所: 応答速度が遅く、高圧用途には不向き
4. ディスク式
蒸気とドレンの速度差・圧力差を利用した熱動力学的（サーモダイナミック）方式です。コンパクトで構造が単純なため、スチームトレースや小口径配管によく使われます。
- 長所: 小型軽量・価格が安い
- 短所: 低圧条件では動作が安定しない・摩耗しやすい
選定のポイント
1. 蒸気圧力・温度の確認
蒸気トラップには最高使用圧力（MPa）の規格があります。設備の運転圧力に対して余裕のある規格のトラップを選びます。
2. ドレン発生量の見積
機器の種類・熱交換量から1時間あたりのドレン発生量（kg/h）を算出し、それ以上の排出能力を持つトラップを選定します。能力が不足するとドレンが滞留します。
3. 設置場所の環境
屋外・寒冷地ではバイメタル式、高温・高圧プロセスではバケット式など、設置環境に合った種類を選びます。
4. メンテナンス性への配慮
点検・交換のしやすさも選定時に考慮すべき点です。狭い配管スペースや高所に設置すると点検の手間がかかり、結果として点検頻度が下がりがちになります。可能な限り、点検・交換作業がしやすい位置への設置を検討します。
トラップ周辺配管の基本構成
蒸気トラップは単体で機能するのではなく、周辺の配管・弁類と組み合わせて設置されます。
- ストレーナー（濾過器）: トラップの一次側（上流）に設置し、配管内のゴミやスケールがトラップ内部に入り込んで詰まりや摩耗を引き起こすのを防ぎます
- 仕切弁（ストップバルブ）: トラップの前後に設置し、点検・交換時にトラップだけを配管系統から切り離せるようにします
- チェック弁（逆止弁）: トラップの二次側に設置し、ドレンの逆流を防ぎます
- バイパス弁: メンテナンス中も系統を止められないラインでは、トラップを迂回するバイパス配管を設けることがあります
これらの付帯機器を適切に配置することで、トラップ本体の寿命を延ばし、点検・交換作業の負担も軽減できます。
不良の点検方法
蒸気トラップの不良（オープン故障・クローズ故障）は以下の方法で確認します。
- 超音波探傷器: トラップのボディに当てて、蒸気の吹き抜け音（高周波）の有無を確認
- パイロメーター（放射温度計）: トラップ二次側配管の温度を測定。正常なら断続的な温度変化、オープン故障では異常高温が続く
- 目視（ドレン出口）: 可視状態のドレン排出口で蒸気が噴出し続けていないかを目視確認
宮城県内の工場・プラントでの蒸気配管・スチームトラップの点検・更新工事については管工事専門業者にご相談ください。
定期交換の目安と予防保全
蒸気トラップは消耗品であり、使用条件によりますが一般に3〜7年での交換が推奨されます。大型工場では数十〜数百個のトラップが設置されており、不良率が増加すると年間のエネルギーロスが数百万円単位になることもあります。
定期的な点検サイクルを設け、不良トラップを早期発見・交換する「予防保全」の体制を構築することで、エネルギーコストの削減と設備トラブルの未然防止が実現できます。トラップの台帳管理（設置場所・型式・設置年・点検履歴）を整備すると、更新計画の立案にも役立ちます。
よくある質問
蒸気トラップの故障に気づかずに使い続けるとどうなりますか
オープン故障では蒸気がそのまま噴出し続けるためエネルギーロスが拡大し、クローズ故障ではドレンが排出されずウォーターハンマーや機器の加熱不足につながります。異常に気づいた時点で、早めに点検を依頼することが望まれます。
点検はどのくらいの頻度で行えばよいですか
適切な頻度は設備の重要度や運転条件によって異なります。まずは定期的な点検サイクルを設け、不良の傾向をつかんだうえで、自社の設備に合った頻度に調整していく方法が現実的です。
点検・交換は自社で対応できますか
超音波探傷器や放射温度計を使った簡易点検は自社でも実施できる場合がありますが、トラップの分解・交換や配管系統全体の診断は、蒸気配管に精通した管工事専門業者に依頼するとより確実です。
