配管の凍結深度と埋設基準｜宮城・東北での地中埋設配管の注意点

凍結深度とは何か

「凍結深度（凍結指数による標準凍結深さ）」とは、冬季に地面が凍結する深さのことです。地表から凍結深度より深い位置に配管を埋設することで、水道管・給水管・排水管の凍結破裂を防ぐことができます。

地盤の凍結深度は地域の気温・土質・積雪量・地下水位などによって異なります。国土交通省・各地方自治体の水道事業体は「凍結指数」（1日の平均気温が0℃を下回る日数と温度の積算値）をもとに標準凍結深さを定めており、各地域の水道工事標準仕様書・設計要領に規定されています。

宮城県・仙台市エリアの標準的な凍結深度の目安は次の通りです：

• 仙台市平野部：0.40m（40cm）以上
• 宮城県山間部・北部（栗原市・登米市・加美郡等）：0.60〜0.80m以上
• 東北内陸部の寒冷地：0.80m〜1.00m以上

これらは目安であり、実際の工事では施主の水道事業体（市区町村水道局）の設計基準を必ず確認することが重要です。

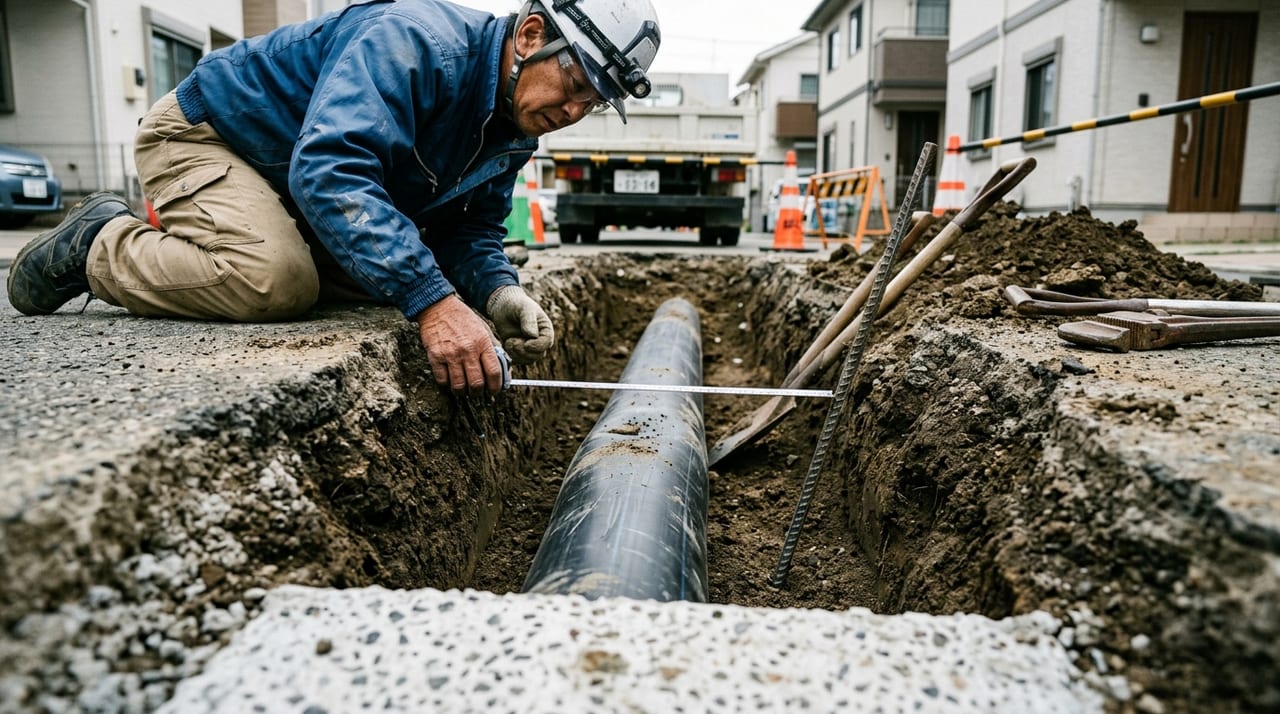

埋設深度が不足するとどうなるか

凍結深度より浅い位置に配管を埋設すると、冬季に地盤が凍結して管が凍結・破裂するリスクがあります。水道管の凍結破裂は突然の断水だけでなく、配管全体の交換・道路復旧工事など高額な修繕費用を招きます。特に東北地方では12月〜3月にかけて凍結被害が多発しており、適正な埋設深度の確保が欠かせません。

また、凍結以外にも埋設深度が不十分な場合は車両荷重による配管破損・地盤変動による管のずれ・圧力変動による継手の抜けといったリスクがあります。

地中埋設配管の設計基準

地中埋設配管の設計では凍結深度だけでなく、以下の基準も複合的に考慮します。

管の種類と使用圧力：水道用ポリエチレン管（PE管・HIVP管）・ダクタイル鋳鉄管・鋼管などによって許容荷重・柔軟性が異なります。可とう性の高いポリエチレン管は土圧・荷重変化に強く、宮城県内の水道本管・引き込み管工事で広く採用されています。

車道・歩道・宅地別の埋設深さ：車道下では上部からの土被り（管頂から路面まで）が最低1.2m以上（ガス管・水道管の基準）とされています。歩道・宅地内では0.6〜0.8m以上が一般的ですが、凍結深度が大きい地域では凍結深度が優先されます。

他の埋設物との離隔：水道管・ガス管・電気ケーブル・通信ケーブルなどは相互に一定の離隔距離（水道管とガス管は0.3m以上等）を確保して埋設することが義務付けられています。埋設工事の前には自治体・各機関に埋設物調査（ガス管・電力管の位置確認）を行う必要があります。

管体保護（基礎・砂巻き）：管の直下には良質な砂（川砂・砕砂）を100〜150mm布設して管を均一に支持し、管の周囲にも良質土・砂で均一に締め固めます。石・コンクリート塊・硬い岩片が直接管に当たると応力集中により損傷します。

宮城・東北エリア特有の施工上の注意点

凍上（アイスレンズ）への対策：東北地方の粘性土地盤では冬季に「凍上（地盤が凍結して盛り上がる現象）」が起きやすく、地中の管体に浮力・横圧がかかります。特に高い水位の地下水が存在する場所では凍上が顕著で、管の埋設深さ・継手の耐変形性・固定方法を十分に検討する必要があります。

春の凍結融解後の点検：東北では3月〜4月の融雪・融解期に、凍上で変位した配管や接続部が漏水するケースが多発します。毎年この時期に屋外配管・埋設管の漏水点検を実施することを推奨します。特に築20年以上の建物では水道引き込み管の腐食と凍上ダメージが複合することがあります。

宮城県沿岸部の特殊条件：2011年東日本大震災後、宮城県沿岸部では地盤沈下・液状化による配管の変位・断絶が多数発生しました。その経験から、被災エリアでの埋設配管は可とう性継手（耐震管継手）・可とう性の高いPE管の使用が強く推奨されています。液状化リスクのある地盤では、地盤改良と組み合わせた配管設計が重要です。

工事申請と掘削前の確認事項

地中埋設配管工事を行う際は、以下の手続きが必要です。

水道局への届出：公道の下を掘削する水道引き込み工事・本管延伸工事は、市区町村水道局への施工計画届出・完了届が義務付けられています。水道局指定工事店の施工が必要です。

道路占用許可：公道を掘削する工事は道路管理者（市区町村または県）への道路占用許可・道路掘削許可の申請が必要です。許可なく掘削すると道路法違反となります。

埋設物確認（試掘・既設管調査）：掘削前に既設の地中埋設物（ガス管・電力管・NTT管・水道管・下水管）の位置を調査します。各機関への情報照会・試掘（少量掘削による確認）を実施し、不用意に既設管を損傷しないよう注意します。

凍結深度は誰が決めるのか｜自治体ごとの指定の有無と調べ方

「凍結深度」を調べると、地域ごとにまったく違う数値が出てきて混乱しがちです。これは凍結深度に全国一律の法定値が存在しないためです。実務では次の2層に分けて考えると整理できます。

1. 計算上の凍結深度：その土地の凍結指数（0℃を下回る期間の気温の積算値）から算出される、理論上の凍結到達深さ。
2. 設計・施工で求められる埋設深さ：自治体や水道事業体が、上記の計算値に土質・地下水位・積雪の有無などの安全率を見込んで定める実務上の値。通常は1より深くなります。

検索で見つかる数値が食い違うのは、この1と2が混在して語られているためです。

凍結深度の指定がある地域・ない地域

宮城県・仙台市には条例等による凍結深度の指定がありません。仙台市は「仙台市では、下記の理由により凍結深度の算出方法を設定しておりません」と明示しており、理由として①測定方法が法令で定められていないこと ②敷地ごとの条件に左右されること ③市内の実測データがないこと——を挙げています。そのうえで、設計者が敷地条件や標高から自ら判断するための参考図表を示しています。したがって本記事で挙げている宮城県内の数値も、条例上の指定値ではなく施工実務上の目安としてご覧ください。

「仙台市の凍結深度」はどう決めればよいか

「仙台市 凍結深度」を調べても公式な指定値が出てこないのは、上記のとおり市が算出方法そのものを設定していないためです。ここで押さえておきたいのは、「指定がない＝浅くてよい」ではないという点です。判断は次の順序で行います。

1. 配管は水道局の基準を最優先で確認する：建築基礎に関する凍結深度の考え方と、給水管の埋設基準は所管が異なります。配管工事については、管轄水道事業体の給水装置工事の設計・施工基準に従ってください。
2. 敷地条件から個別に判断する：仙台市が示している参考図表のように、標高・日当たり・土質・地下水位を踏まえて設定します。同じ市内でも、山側と平野部では条件が大きく異なります。
3. 実務上確保されている深さを下回らない：本記事の冒頭で挙げた仙台市平野部で0.40m程度という値は、条例上の指定値ではなく、凍結被害を避けるために現場で確保されている深さです。計算上の値が小さく出たとしても、この水準を下回る設計は避けるのが安全側の判断です。

なお東北地方の中でも青森県には凍結深度の指定があります。指定の有無は必ずしも寒さの順ではなく、自治体が基準を整備しているかどうかの違いである点に注意してください。指定がない地域ほど、設計者側の判断と事前協議の記録が重要になります。

北海道の公表値（抜粋）

北海道は市町村別の標準凍結深度を公表しており、おおむね50〜120cmの範囲に分布します。

これらも「標準的な数値」とされており、地質・地下水位・標高によって変動します。旧市町村域の詳細は各市町村役場への確認が必要です。

「凍結深度マップ」は存在するか

全国の設計用凍結深度を1枚にまとめた公的なマップは存在しません。気温データから凍結指数の分布を推定することはできますが、実際に採用すべき値は自治体ごとに確認する必要があります。順序としては次の通りです。

1. 管轄の水道事業体（市区町村水道局）の給水装置工事施行基準・設計指針を確認する（最優先）
2. 記載がない場合は、寒冷地設備設計要領などの参考値をもとに安全率を見込んで設定する
3. 最終的に事前協議で水道局の担当者に確認し、記録を残す

用語の整理

近い言葉が混同されやすいため、意味を整理しておきます。

寒冷地では凍結深度が、幹線道路下では土被りが支配的になるのが一般的です。両方の基準を満たす深さを採用してください。

まとめ

地中埋設配管工事では、凍結深度の確保が東北・宮城エリアで特に重要な設計要件です。埋設深度の不足は凍結破裂・車両荷重破損につながり、修繕費用と断水リスクを招きます。工事前の申請手続き・埋設物確認・土質調査を適切に実施し、各水道事業体の設計基準に準拠した施工を行うことが長期間安定した配管維持につながります。屋外給水管の新設・更新・引き込み工事は、地域の指定工事店・配管工事の専門業者にご相談ください。
