スチーム配管とドレンの基礎知識
工場・プラントで使用される蒸気（スチーム）は、加熱・乾燥・殺菌・プロセス加熱など多様な用途に使われます。蒸気配管では、蒸気が冷えて凝縮した「ドレン（凝縮水）」が必ず発生します。
ドレンを適切に排出しないと、以下の問題が発生します。

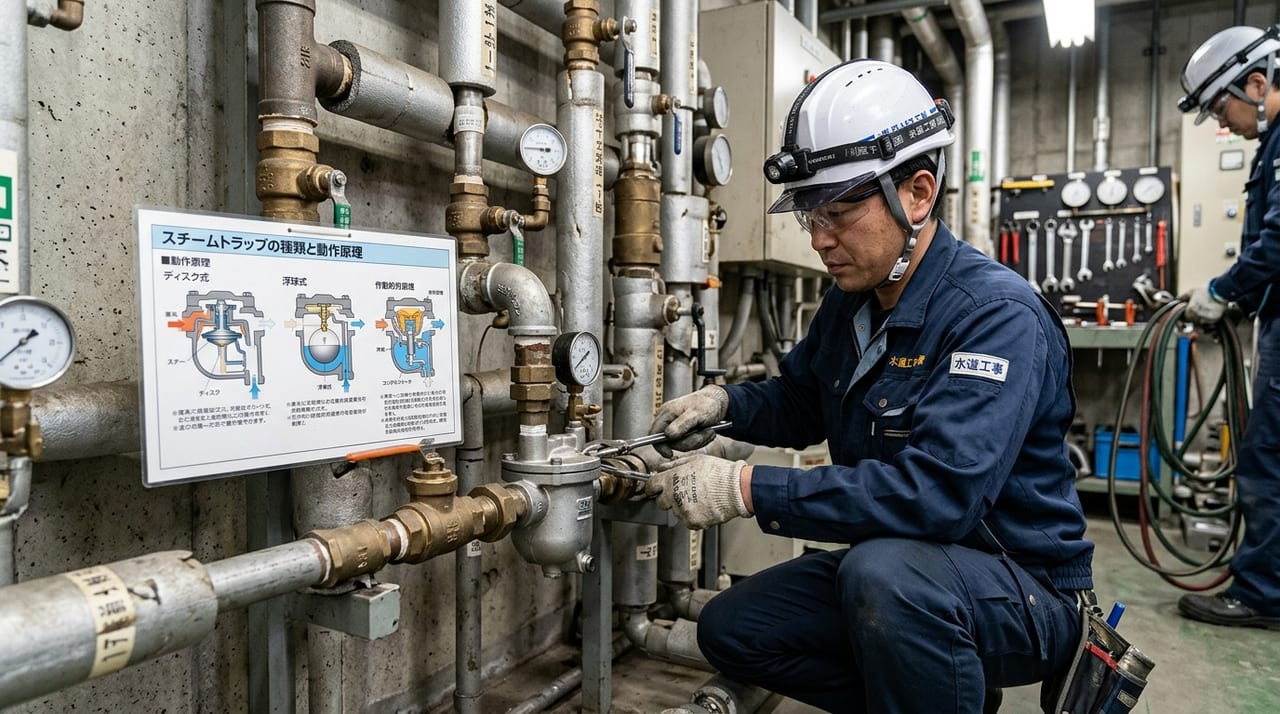

スチームトラップの種類と動作原理
スチームトラップはドレンを自動的に排出しながら蒸気を漏らさない装置です。主な種類を解説します。
フロート式スチームトラップ
- 動作原理：フロートの浮力でドレン量に応じてバルブを開閉
- 特徴：連続排水・小さい温度差でも作動。ドレン量が多い場所に適する
- 適用：熱交換器・加熱コイル・大量ドレン発生箇所
バイメタル式スチームトラップ
- 動作原理：金属の熱膨張差でバルブを開閉
- 特徴：過冷却したドレンのみ排水・温度に応じた調整が可能
- 適用：配管のドレン抜き・保温配管
ディスク式スチームトラップ
- 動作原理：流体の速度差（ベルヌーイの法則）でディスクが開閉
- 特徴：コンパクト・高圧対応・構造が簡単
- 適用：高圧蒸気ライン・屋外配管
バケット式スチームトラップ
- 動作原理：逆バケットの浮力でドレンをバッチ排水
- 特徴：安定した動作・高耐久性
- 適用：蒸気メーン・低圧ライン
設置箇所ごとにドレン発生量・圧力条件が異なるため、種類の選定を誤ると排水不良や蒸気漏れの原因になります。更新時は既存機種の踏襲だけでなく、現在の運用条件に合った方式かどうかも見直すと効果的です。
スチームトラップの故障モードとエネルギーロス
スチームトラップの故障は大きく「オープン故障（蒸気漏れ）」と「クローズ故障（ドレン排出不良）」に分けられます。
オープン故障（蒸気漏れ）によるエネルギーロス
トラップが開きっぱなしになると、蒸気が直接ドレン管に流れ込みます。
エネルギーロスの試算例（100mmオリフィス、7barG蒸気の場合）：
- 1基あたりの蒸気漏れ量：約300〜500kg/h
- 年間エネルギーロス：数百万円規模（蒸気単価によって変動）
工場全体でスチームトラップが多数存在する場合、故障トラップによるエネルギーロスの合計は見過ごせない規模になります。
クローズ故障（ドレン詰まり）によるリスク
トラップが閉じっぱなしになるとドレンが排出されず、ウォーターハンマー・熱効率低下・腐食が進行します。オープン故障のように蒸気の吹き出し音で気づきにくい分、発見が遅れやすい点にも注意が必要です。
スチームトラップの定期点検
スチームトラップの状態を確認するための点検方法を解説します。
超音波式点検（ウルトラソニック法）
超音波測定器を使ってトラップの動作音を測定・分析します。蒸気漏れ・ドレン排出不良の判断が可能です。非破壊・非接触で行えるため、生産を止めずに点検できます。
温度測定法（サーモグラフィ・温度計）
赤外線カメラや温度計でトラップ前後の温度差を計測します。温度差が極端に小さい場合はクローズ故障、常に高温の場合はオープン故障を疑います。
目視・聴診法
ドレン排出の周期・音を確認します。異常音（連続した蒸気音・断続的でない動作）がある場合は故障が疑われます。
推奨点検頻度
- 月次：目視・異常音確認
- 年1〜2回：超音波測定・温度測定による診断
- 3〜5年ごと：トラップの分解点検・消耗部品交換
スチームトラップの更新基準と費用
更新時期の目安
スチームトラップの推奨交換サイクルは5〜10年です（使用圧力・温度・環境によって変動）。日本バルブ工業会は定期交換を推奨しています。
更新費用の目安
- 小型トラップ（3/8〜1/2インチ）：5,000〜20,000円/個
- 中型トラップ（3/4〜1インチ）：10,000〜40,000円/個
- 大型トラップ（1.5〜2インチ以上）：30,000円〜（型式によって大きく異なる）
- 交換工事費（1基あたり）：5,000〜20,000円
蒸気ラインの停止・フラッシング・復旧を含む場合は追加費用が発生します。
エネルギーロス診断の実施
スチームトラップの全数点検（スチームトラップ診断）を定期的に実施することで、省エネ潜在量を定量的に把握できます。
診断の標準的な流れ：
- トラップ台帳の整備（設置箇所・仕様・設置年の記録）
- 全数診断（超音波・温度測定）
- 故障トラップのリストアップ
- エネルギーロス量の計算
- 優先順位をつけた更新計画の策定
台帳が未整備のまま診断だけを行うと、次回点検との比較ができず改善効果が見えにくくなります。診断と合わせて台帳整備から着手することをおすすめします。
