スチームトレーシング（蒸気伴熱）とは？配管凍結防止・粘度保持の仕組みと施工ポイント

スチームトレーシングとは？

スチームトレーシング（蒸気伴熱・Steam Tracing）とは、プロセス配管や設備の外側に細径の蒸気管（トレース管）を沿わせ、蒸気の熱で配管内の流体を温め続ける保温・加熱工法です。

主な目的は以下の2点です。

配管凍結の防止 東北・宮城のような寒冷地では、冬季に配管内の流体が凍結し、プラントの停止や配管破損につながるリスクがあります。スチームトレーシングは常時加熱を行うことで凍結を防ぎます。

流体の粘度管理 重油・アスファルト・糖液・ラテックスなど、温度が下がると粘度が上がって流動性を失う流体では、配管を常に適切な温度に維持することが生産継続の必須条件です。スチームトレーシングはこの「温度維持」に最も広く使われる工法です。

電気ヒーターケーブルを使う「電気トレーシング」と並んで産業現場では標準的な手法であり、工場・化学プラント・食品工場・石油精製所など幅広い施設で採用されています。

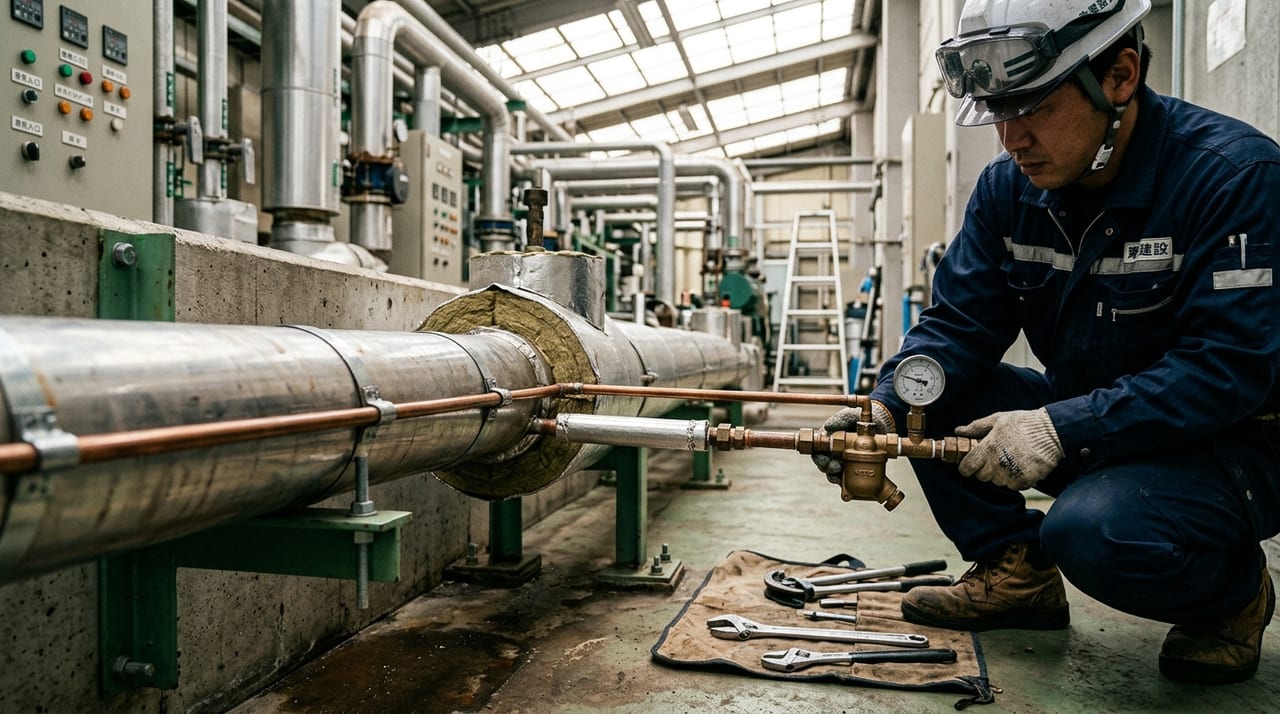

スチームトレーシングの仕組み

スチームトレーシングの構成要素は以下のとおりです。

トレース管（伴熱管） 直径12〜25mm程度の細い銅管またはステンレス管を、加熱対象となるプロセス配管に沿わせて取り付けます。トレース管の内部に低圧〜中圧の蒸気（通常0.2〜0.7MPa程度）を流します。

断熱被覆（保温） トレース管とプロセス配管を一体でグラスウールやロックウールの断熱材で包み、外装（ラッキング）で覆います。断熱材は蒸気の熱を外気に逃がさず、プロセス配管への伝熱を最大化する役割を果たします。

スチームトラップ 蒸気が配管内を流れる際に発生するドレン（凝縮水）を自動的に排出しながら、蒸気の漏洩を防ぐ機器です。トレース管の末端に設置します。スチームトラップの選定・メンテナンスはシステム全体の効率に直結する重要なポイントです。

蒸気ヘッダーとドレンヘッダー 複数のトレース回路を集約する分配管（ヘッダー）から各トレース管に蒸気を供給し、末端のスチームトラップからドレンをドレンヘッダーで回収します。蒸気の供給・回収を系統的に管理する重要な設備です。

スチームトレーシングが必要な場面

スチームトレーシングの適用が検討される代表的な場面を紹介します。

重油・燃料油配管 燃料油は低温になると粘度が急上昇し、ポンプ圧送が困難になります。タンクから燃焼設備へ至る配管にスチームトレーシングを施すことで、安定した燃料供給を維持します。

プロセス化学品配管 アスファルト・タール・硫黄・糖液・ラテックス・樹脂などは常温で固化・高粘度化するため、製造ラインの停止防止に不可欠です。

凍結リスクのある水系配管 消火配管・プロセス給水ライン・屋外露出の水配管などは、冬季に凍結すると設備全体に影響します。特に東北・北海道のような厳寒地では重要な対策です。

計装機器・計測ライン 圧力計・流量計などの計装機器や取り出し配管も凍結や粘度上昇の影響を受けます。小口径トレース管で保護するケースが多く見られます。

施工の主なポイント

スチームトレーシングの施工品質は保温効果と設備寿命に直接影響します。以下の点に注意が必要です。

トレース管の固定間隔と密着度 トレース管をプロセス配管に均等に沿わせ、適切な間隔でバンド固定することが基本です。管が浮いていたり偏っていると伝熱が不均一になります。特に継手・バルブ周りは複雑な形状に合わせて丁寧に施工する必要があります。

スチームトラップの選定 トレース管の長さ・蒸気圧力・ドレン量に合わせた容量のスチームトラップを選ぶことが重要です。容量不足のトラップはドレンが滞留して蒸気が通りにくくなり（ウォーターハンマーの原因にもなる）、過大なトラップは蒸気漏れロスが増大します。

外装（ラッキング）の防水処理 断熱材に雨水・結露水が侵入すると断熱性能が著しく低下します。屋外設置の場合は外装の合わせ目の向きや水切り加工・シーリング処理が特に重要です。

蒸気供給圧力の管理 供給蒸気の圧力が設計値を下回ると保温性能が低下し、高すぎると機器への負荷が増します。蒸気供給ヘッダーで適切な圧力に調整する減圧弁（調圧弁）の設置が推奨されます。

メンテナンスと故障サイン

スチームトレーシングは定期的なメンテナンスが効率維持に不可欠です。

スチームトラップの定期点検 スチームトラップは内部弁の摩耗・スケール詰まりなどにより、ブロー（蒸気垂れ流し）や詰まりが発生します。年1回以上の定期点検を推奨します。点検方法はサーモカメラ・超音波テスター・ドレンチェッカーなどが使われます。

断熱材・外装の劣化確認 外装に破損・変形・腐食が見られたら早めに修繕します。内部断熱材への吸水が始まると保温性能の急速な低下と配管腐食の原因になります。

故障・保温不足のサイン

• トレース回路の末端配管が通常より冷たい
• 流体の粘度が上がり、ポンプ負荷が増えた
• スチームトラップの下流が異常に熱い（ブロー発生の可能性）
• 外装の一部に結露や水染みが見られる

これらの兆候が見られた場合は早急に点検を行い、必要に応じてトレース管・断熱材・スチームトラップの補修・交換を行います。

電気トレーシングとの比較

スチームトレーシングの代替として「電気トレーシング（電熱線ヒーターケーブル）」があります。それぞれの特徴を比較します。

既存の蒸気設備がある工場・プラントでは、スチームトレーシングがコスト面で有利なことが多く、蒸気インフラのない施設では電気トレーシングが採用されるケースが増えています。

「トレース配管」「トレース管」「伴熱管」の呼び分け

この工法は現場・図面・カタログで呼び方が揺れており、調べる側が混乱しやすい部分です。それぞれが指しているものを整理すると次のようになります。

• トレース配管 — 伴熱管を沿わせた配管系全体、またはその工法そのものを指す言い方。「トレース配管にする」は「伴熱を施す」という意味で使われます。
• トレース管／伴熱管 — 熱源（蒸気または電熱線）を実際に通す細径の管そのものです。英語では伴熱側を tracer、伴熱される対象側を traced pipe と呼び分けます。
• スチームトレース／蒸気トレース — 熱源が蒸気である方式。スチームトレーシング（steam tracing）と同義です。
• 電気トレース — 熱源が電気ヒーターケーブルである方式。

つまり「トレース配管とは何か」という問いに対する答えは、熱源を通す細管を主配管に沿わせ、断熱材で一体に包んで主配管の温度を維持する配管方式です。熱源が蒸気ならスチームトレース、電気なら電気トレースになりますが、構成の考え方は共通です。

系統図では伴熱管が主配管とは別系統として描かれ、蒸気ヘッダーから分岐してスチームトラップを経てドレンヘッダーへ戻る回路として表現されます。既設プラントの図面を読む際は、まず伴熱の回路単位（1トラップが受け持つ範囲）を把握すると、点検範囲と故障時の影響範囲が特定しやすくなります。

トレース管の巻き方と管材の選定

巻き方には「直添え」と「スパイラル巻き」の2通りがあり、必要な伝熱量によって使い分けます。

• 直添え（ストレート添え） — 伴熱管を主配管に平行に沿わせる、最も一般的な方法です。施工が単純で断熱材の納まりもよく、伝熱量が不足する場合は伴熱管の本数を2本・3本と増やして対応します。
• スパイラル巻き — 主配管に螺旋状に巻き付ける方法です。同じ区間でも接触長さを稼げるため伝熱量を増やせますが、施工手間が増えるうえ、伴熱管の実長が長くなる分ドレン量も増えるため、スチームトラップの容量計算に影響します。

直添えでは伴熱管を主配管の下側に沿わせるのが基本です。流体が滞留しやすい底部を先に温められること、断熱材の重みで密着が保たれることが理由です。固定バンドは定間隔で締め、継手・バルブ・フランジまわりは伴熱管を迂回させながらも接触が切れないように処理します。ここで伴熱管が浮くと、その区間だけ温度が落ちて凍結や固化の起点になります。

管材は銅管とステンレス管が主に使われます。 銅管は熱伝導率が高く、曲げ加工が容易でバルブまわりの複雑な取り回しに向いています。一方、腐食性の雰囲気にさらされる箇所、外部からの機械的損傷が想定される箇所、より高い蒸気温度・圧力を扱う系統ではステンレス管を選定します。

主配管と伴熱管で材質が異なる場合は、異種金属接触腐食（ガルバニック腐食）が問題になることがあります。結露水や雨水が両者の接触部に長期間留まる条件では、絶縁材の介在や同種材料での統一を検討します。断熱材への吸水を防ぐ外装処理は、保温性能の維持だけでなくこの腐食対策としても効いてきます。

スチームトレーシング工事は森工業へ

森工業では、工場・プラント・大型施設のスチームトレーシング（蒸気伴熱）工事に対応しております。トレース管の設計・施工から断熱保温工事・スチームトラップの選定・設置まで一貫したサービスを提供しています。

既存トレーシング設備の診断・スチームトラップ点検・断熱材の更新にも対応しています。宮城県内の工場・プラント設備でのご相談はぜひお気軽にお問い合わせください。現地調査・お見積もりは無料で承ります。
