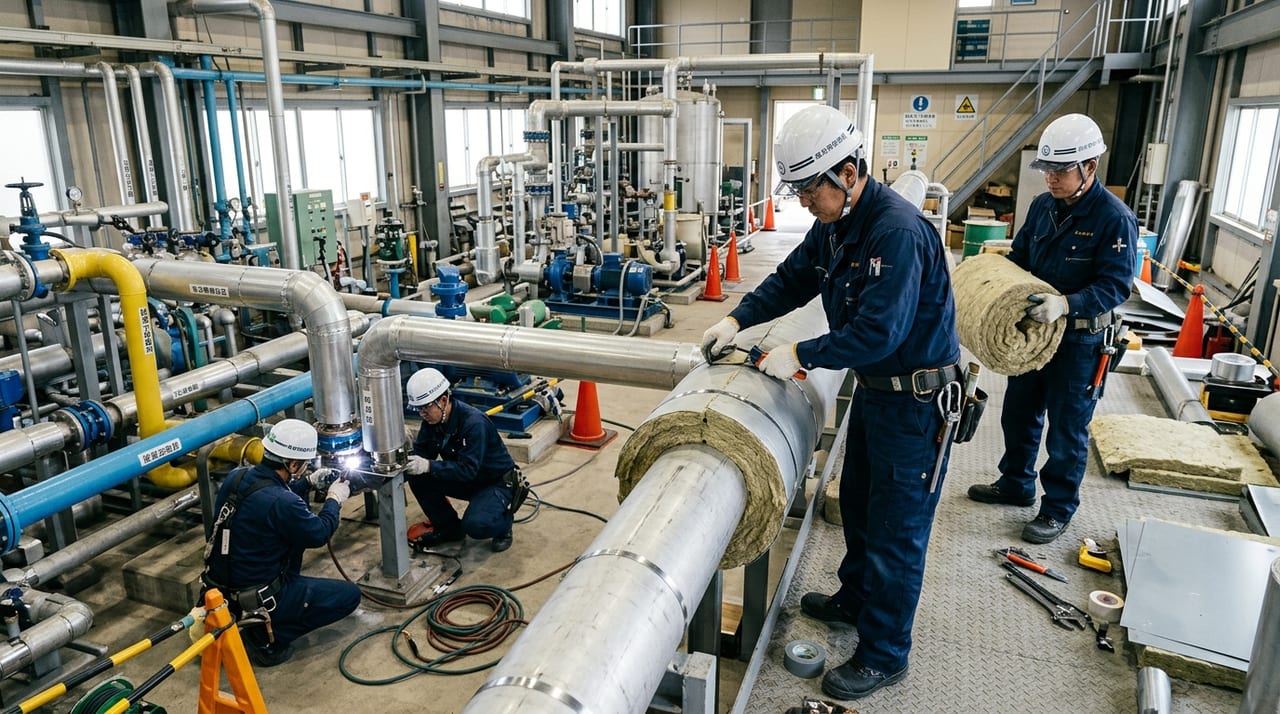

プラント断熱工事とは何か：素材論の前に「対象機器」を理解する

プラント断熱工事に関する情報は、断熱材の種類（グラスウール・ロックウール・ウレタン等）や省エネ効果の数値に関するものが多く見られます。しかし現場で最初に判断が必要なのは「どの機器に断熱が必要か」という選定の問題です。特に設備の新設・改修・更新を検討しているオーナーや設備担当者にとって、機器別の優先度とタイミングを把握しておくことは、工事費用を最適化し省エネ効果を最大化するうえで欠かせません。

プラントや工場設備には、配管・タンク・ポンプ・バルブ・熱交換器・フランジなど多様な機器が存在します。すべてに断熱を施せば理想的ですが、コストと施工の優先順位を考えると、まず「放熱ロスが大きく、断熱効果が高い機器」から着手するのが合理的です。本記事では機器別の断熱の必要性と優先度、そして工事を行うべきタイミングを実務視点で整理します。

機器別の断熱必要性と優先度ランキング

優先度A：蒸気配管・高温流体配管

プラント断熱工事の中で最も優先度が高いのが蒸気配管および高温流体（120℃超）を輸送する配管です。蒸気は配管表面から常に放熱し続けており、断熱されていない裸管では配管1mあたり1時間に数十〜数百ワットのエネルギーが大気中に失われます。配管延長が数十〜数百メートルに及ぶプラントでは、年間のエネルギーロスが数十万円〜数百万円規模になることも珍しくありません。

断熱材（グラスウールやロックウール）と外装材（ラッキング）を適切に施工することで、放熱量を80〜95%削減できます。既存の蒸気配管で断熱材が劣化・剥落している箇所があれば、即座に補修対応することを推奨します。詳しい断熱材選定についてはプラント・工場の蒸気配管断熱工事で省エネを実現する方法も参照してください。

優先度A：タンク類（貯槽・受槽）

高温液体・蒸気を貯める貯槽タンク・受槽も最優先の断熱対象です。タンクは表面積が大きいため、断熱されていない場合の放熱ロスは配管以上になります。特に屋外設置のタンクは季節・気象条件によって外気温との差が大きくなり、冬季は放熱ロス、夏季は外部からの受熱が問題になります。断熱材の厚さは、温度・流体の種類・操業スケジュールに応じて設計値を算出することが重要です。

タンクの断熱工事では、断熱材の施工に加えて保護外装（アルミラッキング・ステンレスラッキング）の選択が耐久性に大きく影響します。屋外タンクでは雨水浸入による断熱材の劣化が主な失敗原因となるため、外装の継ぎ目処理と排水設計を丁寧に行う必要があります。

優先度B：熱交換器

熱交換器は、プロセス流体の温度を制御するプラントの中核機器です。熱交換器本体が断熱されていない場合、意図しない熱損失によって熱交換効率が低下し、プロセス制御の精度にも影響します。一般的には熱交換器の胴体部分（シェル）と接続配管に断熱を施します。

熱交換器の断熱工事で注意すべき点は、定期的な開放点検（束管の抜き出し等）に対応できる施工設計が必要なことです。点検時に断熱材を一部撤去し、点検後に復旧できる着脱式（ジャケット式）の断熱カバーを採用するケースも多く見られます。

優先度B：バルブ・フランジ

バルブとフランジは、形状が複雑なため断熱施工が難しく、工事から外されやすい部位です。しかし露出したバルブ・フランジが多い場合、そこからの放熱ロスが配管全体の20〜30%を占めることがあります。特に高温配管に多数のバルブ・フランジがある場合、着脱式の断熱カバー（バルブジャケット・フランジカバー）を採用することで、作業性を維持しながら断熱効果を大幅に改善できます。

バルブ断熱カバーは既製品も多く、サイズと温度仕様に合わせて選定するだけで施工できるため、比較的低コストで実施できます。

優先度C：ポンプ

ポンプ本体への断熱ニーズは、高温流体を扱うポンプ（ホットオイルポンプ・スチームポンプ等）に限られます。常温または低温流体を扱うポンプへの断熱は、省エネよりも防露・凍結防止が目的になります。寒冷地（宮城県のような冬季に氷点下になるエリア）では、稼働停止中に内部流体が凍結してポンプ・ケーシングが破損するリスクがあるため、保温ヒーター（電熱線）と断熱材の組み合わせが有効です。

断熱工事を実施すべきタイミング

断熱工事のタイミングは、大きく3つに分けられます。

タイミング1：新設時（設備導入と同時施工）

新しい設備・ラインを導入する際に断熱工事を同時施工するのが最も効率的です。設備が稼働していない状態でのフルアクセスが可能であり、足場設置・配管接続の工程と連携することで工事コストを下げられます。また、設計段階から断熱材の厚さ・材料・外装を選定することで、性能的に最適な断熱設計が可能です。新設時に断熱を省略すると、後から実施する場合は断熱材の施工スペース確保や既設設備への養生が必要となり、コストが上がります。

タイミング2：定期改修・オーバーホール時

プラントの定期メンテナンス（シャットダウン・ターンアラウンド）は、断熱工事を実施する絶好の機会です。設備を停止して安全に作業できるため、高温機器周りの断熱材交換や、劣化した外装材（ラッキング）の補修を効率よく実施できます。特に稼働から10〜15年経過した設備では、断熱材の圧縮・吸水による断熱性能低下が進んでいることが多く、このタイミングでの全面更新を検討する価値があります。

タイミング3：断熱材の劣化・損傷確認時

定期点検や日常パトロールで以下の状態が確認された場合は、速やかに部分補修または更新を実施してください。

• 外装材（ラッキング）の錆び・変形・剥落
• 断熱材の濡れ・変色（雨水浸入の痕跡）
• 配管表面温度が設計値より著しく高い（赤外線温度計で確認可能）
• 断熱材から蒸気の噴出・白煙が確認できる

劣化した断熱材をそのままにすると、内部の配管腐食が進行するリスクも高まります。特に雨水が断熱材内部に浸入した状態が続くと、配管外面の腐食速度が著しく上昇します。

断熱工事の失敗パターンと現場での注意点

断熱工事で多い失敗は、主に以下の3つです。

1. バルブ・フランジの断熱漏れ 前述の通り、バルブ・フランジを断熱せずに配管本体だけを断熱した場合、「橋桁効果」によって期待した省エネ効果が得られません。断熱工事の計画段階からバルブ・フランジを断熱対象に含めることが重要です。

2. 外装（ラッキング）の継ぎ目処理不足 断熱材の外装が雨水浸入に対して十分にシールされていない場合、施工後数年で断熱材が飽水状態になり、断熱性能が大幅に低下します。屋外設備では外装の重ね方向（下側を下にした重ね施工）と継ぎ目のコーキング処理が施工品質を大きく左右します。

3. 熱膨張への対応不足 高温配管は運転時に大きく伸びるため、断熱材が配管の熱膨張を拘束してしまうと配管・断熱材の双方にダメージを与えます。膨張継手（エキスパンションジョイント）の位置に合わせた断熱設計が必要です。
